悬索桥散索鞍施工时候的疑问

wdh_xf 发表于 2015-7-1 09:01:47 | 显示全部楼层 | 阅读模式
地锚式悬索桥,摆杆式散索鞍,在施工过程中,挂缆的时候,散索鞍是有个预偏量的,然后给这个散索鞍临时固定,这个临时固定怎么固定?在后续施工过程中,什么时候要放开?根据什么来判断需要放开?怎么计算的?
9 U) d  F' {" N8 A$ N
精彩评论倒序浏览

9670查看3评论

东风 发表于 2015-8-11 13:21:21

转一下: 悬索桥散索鞍施工时候的疑问

以云南龙江大桥为例,并上传几张施工期间照片,以供借鉴参考。

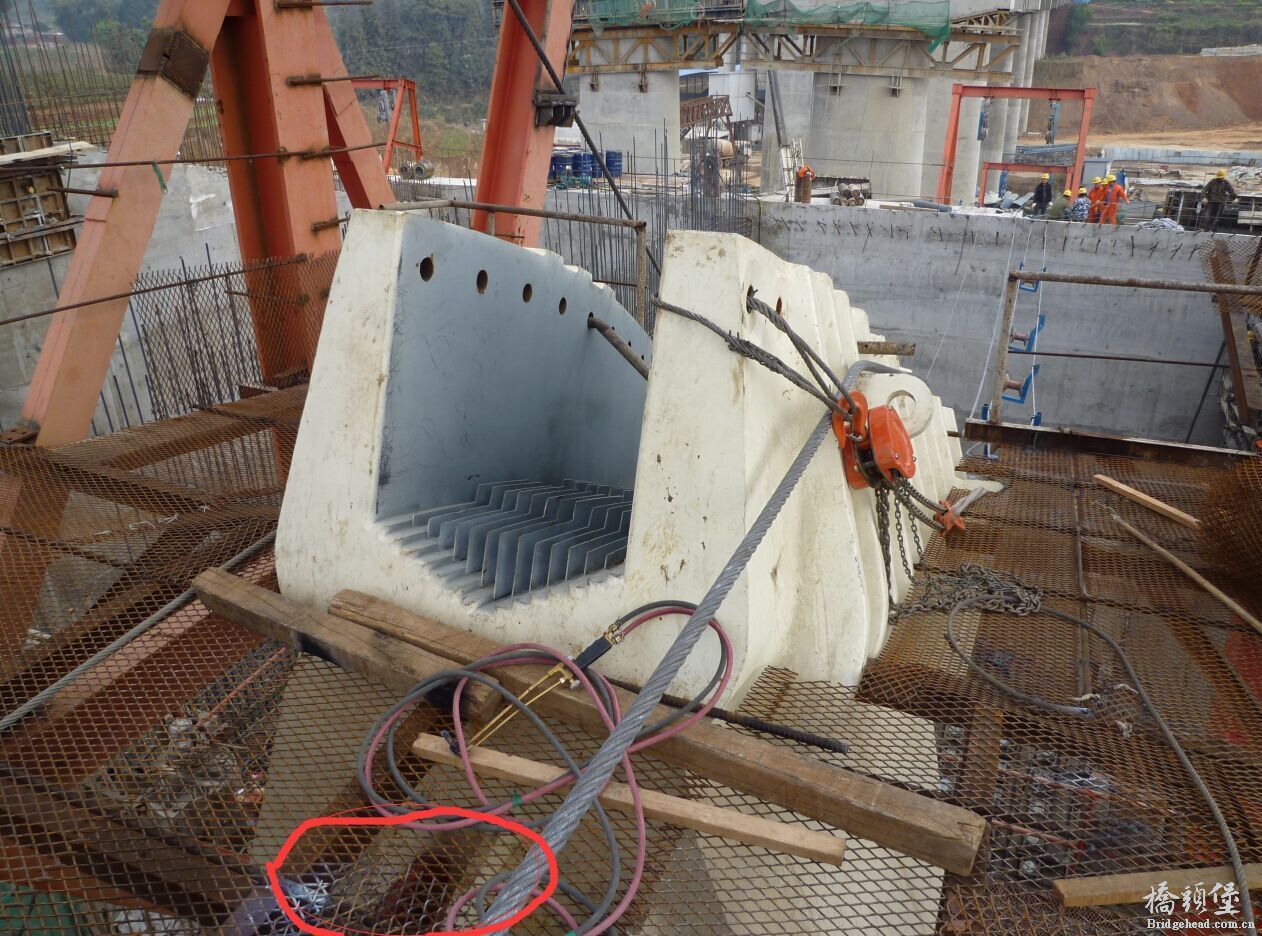

% A' U9 e2 @" ]  `, F+ o1、空缆架设期间索鞍按照预偏位置安装散索鞍,此时散索鞍斜置于散索鞍支墩上,须借助辅助拉杆以保持其平衡。设计上一般不给出临时拉杆孔的位置及构造,该部分内容一般主缆架设单位会对索鞍加工单位提要求,并且焊接临时拉杆孔。况且索鞍加工单位考虑到加工运输的方便一般也会设置临时吊耳。如P1,2015年03月17日索股架设前散索鞍照片所示,散索鞍边跨侧设有一根临时拉杆。
& L" A2 N, y) Q# }" r. j2、理论上散索鞍在整个索股架设过程中乃至索鞍架设完成至空缆状态,散索鞍的位置不会发生变化。主梁架设期间散索鞍,伴随梁段的架设逐渐偏转至成桥设计位置。1 n" p5 m& Z& w2 k% Y3 s

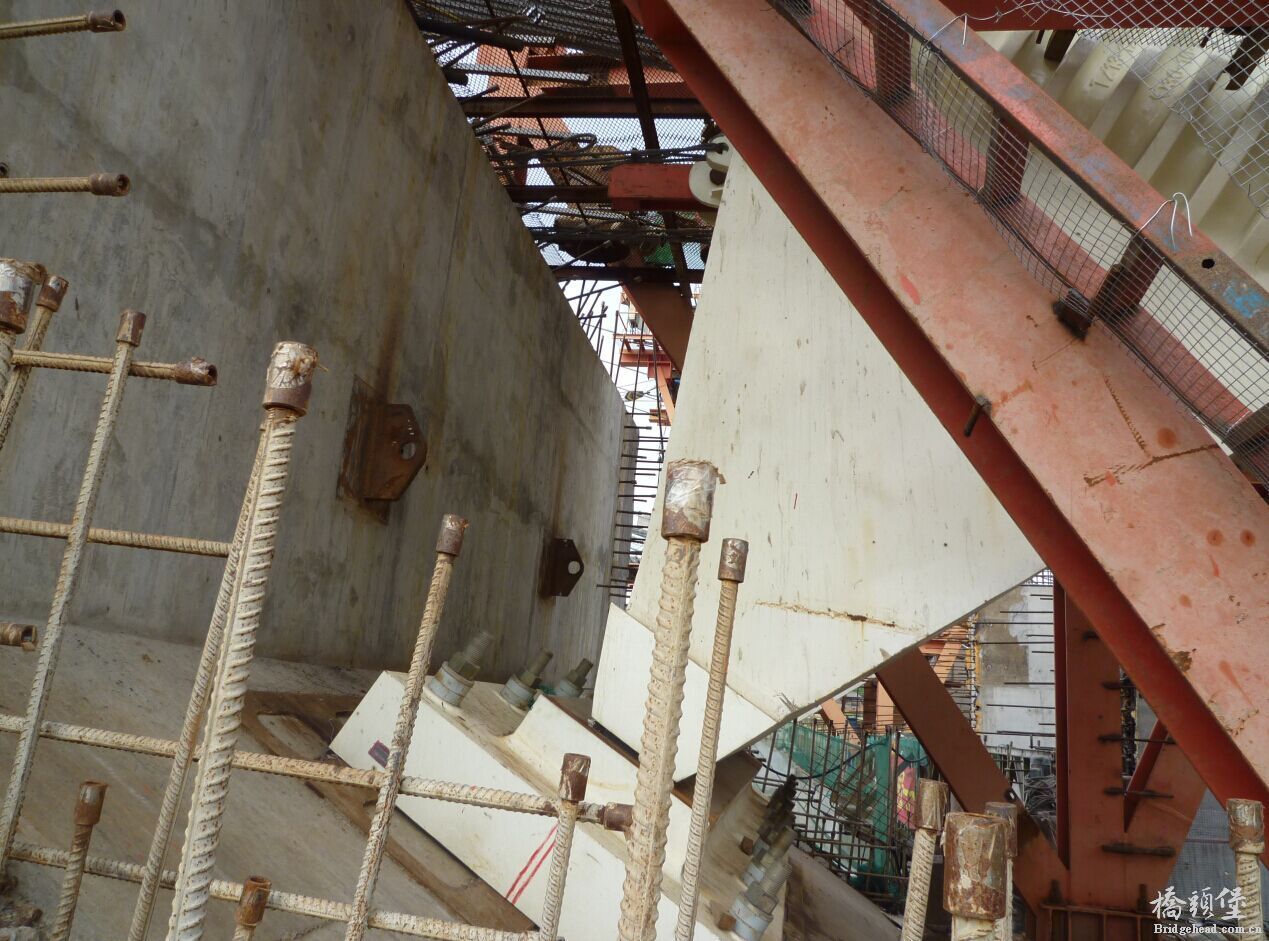

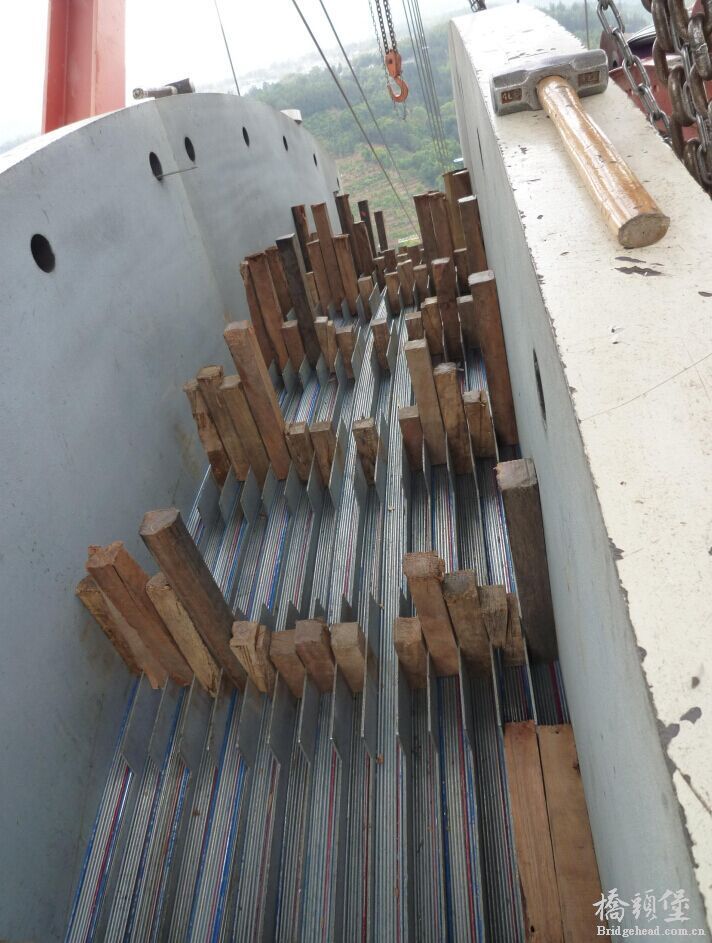

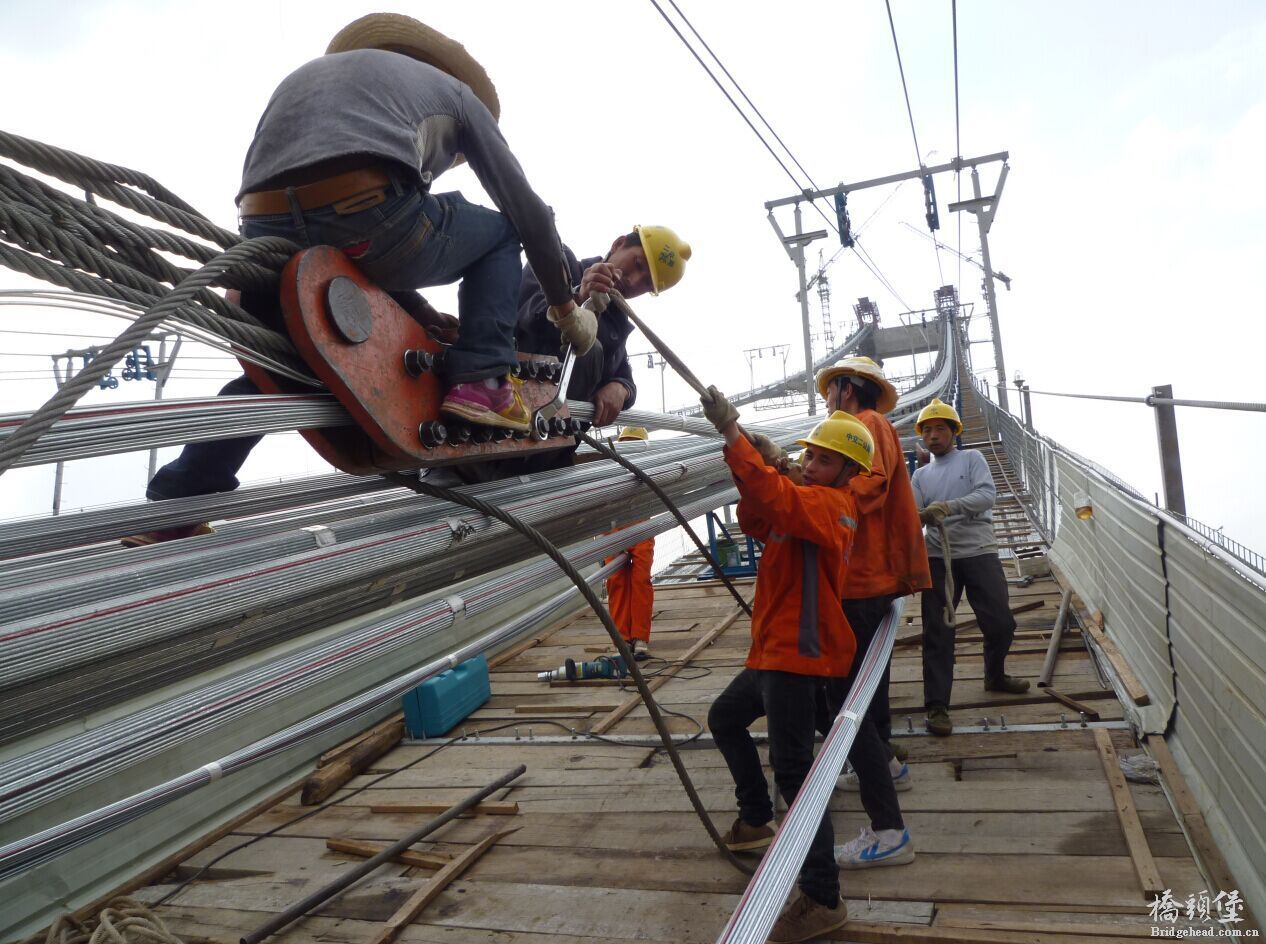

3、散索鞍的最佳解除时机应当是满足既不影响施工进程,又尽量减小附加约束对于整体结构的受力为基准。这个部分的内容主要由监控单位来完成。龙龙江大桥为例,其临时约束的解除时间是在索股架设至1/3索股以前,此时近100吨散索鞍已可在索股的约束下保持自稳定状态。P2~4为2015年04月09日索股架设期间的照片。; i/ x' C4 W3 K9 b

8 }! H8 `" g& |- ?) W4 V    20150712_d8b7469fc2b0f38bdd47JQjDRgqXbvau.jpg ) A5 s6 w) u/ G7 t( t1 ]% E$ j1 S' L& b
   20150712_e6ac53baca618bdd88edZlE8ZD3zyGO4.jpg 0 D7 a  _3 D( o* w% E$ R) u& j" O0 }
   20150712_1b933c1ddee1a2190be2ugDNPDe2t3ah.jpg 1 r$ C5 W: q3 C/ `6 p+ [
   20150712_d44e51032f4bdfd6c3d5sdodEFzgS5u6.jpg " @9 d7 ~1 k" F# w
举报 回复
iveyful 发表于 2015-8-29 15:47:40
受益匪浅,感谢东风
举报 回复
ljflu 发表于 2015-9-2 14:56:51
学习了,谢谢
