矮塔斜拉桥-雅泸高速观音岩特大桥（110m+202m+110m）

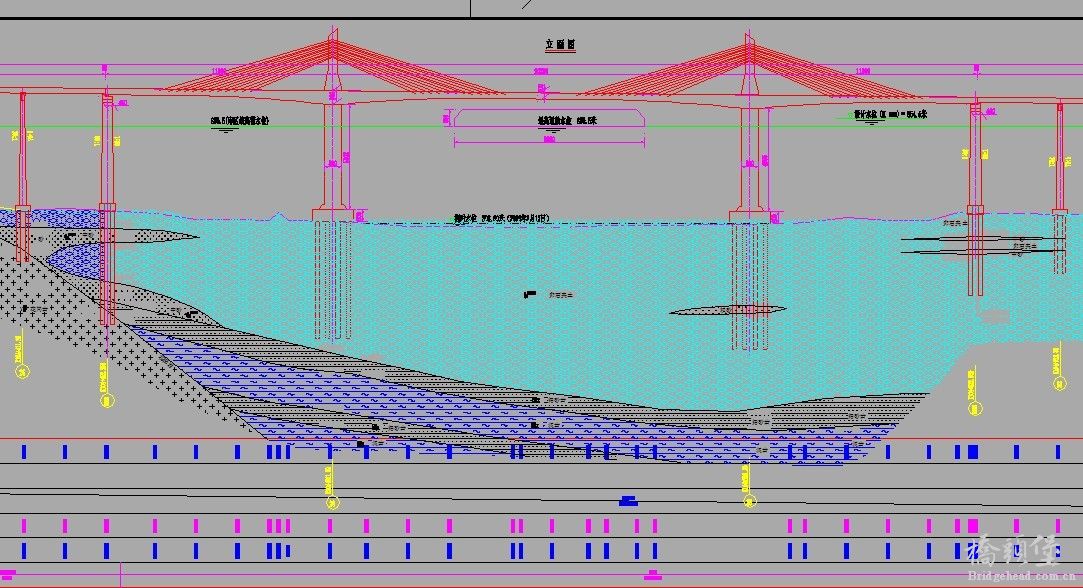

今天在本论坛看到了一个帖子，有人发了一个本桥的计算模型，斑竹要求也能上传一下图纸，那位仁兄后来一直没传，正好我手头上有，在此贴出来，供大家交流学习！当然，我也收点辛苦费，望能理解！因为全部图纸太大了，保证主桥全部图纸，引桥选择主要图纸。费话不说了切入正题：

(一）、技术标准
1、设计车速：主线80km/h
2、荷载等级：公路—Ⅰ级
3、路基宽度：整幅式24.50米，引桥与路基同宽，主桥全宽25.5米
4、地震动峰值加速度：235cm/sec2  （50年超越概率10％）
5、设计洪水频率：1/300
6、桥面宽度：主桥宽度25.50米[0.5米（防撞护栏）＋10.75米（行车道）＋3.00米（中间带）＋10.75米（行车道）＋主桥0.5米（防撞护栏）]；引桥宽度24.50米[0.5米（防撞护栏）＋10.75米（行车道）＋2.00米（中间带）＋10.75米（行车道）＋0.5米（防撞护栏）]。
7、通航净空：库区规划航道Ⅴ级通航标准（双向航宽×高：92米×8米）；
8、库区蓄水后正常水位：850.5米；
9、设计风速：24.6米/秒。
(二)、、桥孔布置
主桥桥跨组合为110m+202m+110m预应力砼部分斜拉桥。斜拉索采用单索面双排索布置，主梁为单箱三室预应力钢筋砼箱型梁。主桥长422米。
雅安岸引桥左右幅均为：3×30.00米＋4×（5×30.00米）＋4×40.00米预制安装预应力砼T型简支梁桥。
石棉岸左幅引桥为： 4×40.00＋8×（5×30.00米）＋4×30.00米预制安装预应力砼T型简支梁桥。
石棉岸右幅引桥为： 4×40.00＋2×（5×30.00米）＋3×30.00米＋右幅路基＋6×30.00米＋2×（5×30.00米）＋4×30.00米预制安装预应力砼T型简支梁桥。
全桥长为2762.8米。
