观音岩长江大桥(35.5+186+436+186+35.5)m组合梁斜拉桥图纸

jimosea 发表于 2010-9-11 23:31:13 | 显示全部楼层 | 阅读模式
  • 斜拉类型双塔斜拉
  • 跨径400~600
  • 功能公路桥
  • 工法其它
  • 材料组合
  • 图别施工图
  • 文件类型dwg
信息详情
江津观音岩长江大桥主桥采用主跨436m的结合梁斜拉桥,桥面宽度36.2m,主梁用双工字形截面结合梁,斜拉索和主梁的锚固采用拉板式锚固形式。
主桥为主跨436m的结合梁斜拉桥,其孔跨布置为(35.5+186+436+186+35.5)m,采用纵向半漂浮体系,桥梁总体布置见下图。
观音岩 (1).jpg

由于路线的总体设计需要,主桥设置1%的纵坡。主梁采用高3.2m的双工字形结合梁,主梁标准节段长12m,在边跨端部逐渐缩短为8m和4m。全桥纵向不设固定支座,在索塔下横梁与梁体间设置油压阻尼器,横向采用限位支座。全桥斜拉索共68对,按双索面扇形布置。

在桥塔下横梁处设12.5MN的盆式橡胶支座,交界墩和辅助墩处设置抗拉400kN与抗压13000kN的拉压盆式橡胶支座。在交界墩处设置CD40变形缝,在6号和13号桥墩处各设1道SSFB560型伸缩缝。用橡胶混凝土填充结合梁桥面和压重T梁之间的间隙。

为了减少辅助墩和交界墩的负反力,用铁砂混凝土压重,压重重量60t/m,压重范围:在7、12号交界墩墩顶16m的范围内;?8、1313号辅助墩顶8m的范围内。


p=30, 2, left]滴水岩岸桥塔高167.29m,南彭岸桥塔高172.79m。桥塔桥面以上高约110m。桥面以下设置1道下横梁,桥面以上约60m设置1道上横梁,2道横梁将桥塔分成上塔柱、中塔柱和下塔柱3部分。上塔柱部分的塔柱纵向宽6.0m,横向宽4.4m,纵向厚0.8m,横向厚1.3m。中塔柱纵向宽6.0m,横向宽4.4m,纵向厚0.8m,横向厚1.0m。滴水岩岸桥塔下塔柱纵向尺寸由6.0m逐渐变化到塔底的10.56m,横向尺寸由4.4m逐渐变化到塔底的9.5m。南彭岸桥塔下塔柱纵向尺寸由6.0m逐渐变化到塔底的11.0m,横向尺寸由4.4m逐渐变化到塔底的10.0m。塔柱的上、下游侧均留有景观凹槽,以增强视觉效果。斜拉索直接通过锚头锚固在上塔柱塔壁内侧的锚固齿板上。桥塔示意见图3。为了抵抗斜拉索拉力引起的桥塔箱形截面上的拉应力,在斜拉索锚固区域配置了纵、横向预应力(采用“#”形布置的钢绞线)。桥塔的上、下横梁都采用预应力混凝土结构。




观音岩 (6).jpg


主梁采用钢主梁与混凝土板共同受力的结合梁。结合梁斜拉索锚固处高3.2m,跨中高3.542m。钢主梁截面为双工字形截面,横桥向2个钢主梁的中心距为35.2m,桥面混凝土板厚26cm,钢主梁顶部加厚为40cm。主梁全宽36.2m。工字形钢主纵梁高2.8m,共分为8种梁段,标准节段梁长12m,标准横隔板间距为4.0m。标准梁段顶板截面为□50mm×1000mm,底板为□80mm×1000mm,腹板厚28mm,3条纵向加劲肋均为□22mm×260mm。在桥塔和辅助墩附近的梁段为加宽和加厚截面。桥塔处主梁梁段顶板截面为□50mm×900mm,底板为□60mm×1200mm,腹板厚28mm。辅助墩处主梁梁段顶板截面为□50mm×900mm,底板为□80mm×1200mm,并在支点附近增设加强钢板,腹板厚28mm。交界墩附近的G梁段(过渡梁段)长24.496m,端部局部加高为4.0m。单片标准主梁重约17t,交界墩附近主纵梁最大重约55t。桥面横向跨中设1道小纵梁,两边设2道小纵梁,小纵梁顶板、底板宽500mm。其中桥面中线处的小纵梁为永久结构,两边的小纵梁为施工临时结构,提供施工时的人行通道,并作为浇注湿接头的模板。永久小纵梁和混凝土板之间不设剪力钉,桥面板在桥梁横向为简支结构。横隔板的标准间距为4.0m,其顶板宽700mm,厚度为28mm,底板宽700mm,厚度为32mm,腹板厚16mm,在横隔板的纵、横向设置加劲肋。对主梁压重段的横隔板进行加强,采用剪力接头连接横隔板和主梁。全桥的钢主梁、横隔板和小纵梁均在工厂焊接完成后,运输到桥位,现场全部采用高强螺栓连接。主纵梁钢板采用Q370qE,横梁钢板采用Q345qC。和锚拉板直接连接的钢板梁顶板,要求为犣向钢板,其厚度方向(犣向)性能应满足Z35。确保钢材力学性能符合设计要求。

观音岩 (5).jpg

预制混凝土桥面板共分为24种类型,最大平面尺寸为3.4m×8.54m,顶面拉毛,采用C60高强混凝土,其纵向设置微锯齿形剪力键。为了减少混凝土的收缩和徐变,预制桥面板存放至少6个月以上方可安装。预制混凝土桥面板之间浇注C60微胀混凝土形成桥面。在边跨82m和中跨164m范围内的混凝土桥面板中设置纵向预应力。纵向预应力钢束均采用7s15.24钢绞线、群锚锚具和SBG塑料波纹管,采用真空辅助灌浆法施工。混凝土桥面板通过焊接在钢主梁和横隔板翼缘板上的剪力钉和钢梁共同受力,全桥剪力钉采用22圆头焊钉,ML15钢,长度200mm,其焊接施工均在工厂完成。


斜拉索和主梁的锚固采用拉板式锚固方式,锚固结构主要由锚拉板、4块加劲肋、锚拉管及锚座支承板等组成。锚拉板分为上、中、下3部分。上部锚拉板的两侧焊于锚拉管外侧,将斜拉索的索力直接传递给上部的锚拉板。为了安装锚具,挖空中间部分;为了补偿挖空部分的削弱,并增强其横向刚度,在其两侧焊接加劲板。下部直接与主梁上翼缘顶面焊接,这种结构传力途径明确,构造简单,整个锚固系统都在桥面以上,便于维修和养护,但在焊缝处荷载应力和焊接残余应力集中程度都较大。对锚拉板结构作空间非线性有限元分析,并对主梁顶部翼板的抗疲劳性能进行试验研究。经计算,锚拉板安全可靠,但是初始屈服荷载较低。设计荷载作用下,在锚拉板与锚拉管的焊缝底部,靠近锚垫板的圆弧处为应力集中区,首先进入塑性区。锚拉板与锚拉管、锚拉板与主梁上翼板之间的焊缝是主传力焊缝,要求全熔透,并经过严格的探伤检查。主梁顶板的Z向承受拉应力,钢板的Z向性能和焊接热影响区是该桥钢结构最为薄弱的2个环节,对钢材材质和焊接施工质量的控制是整个钢结构制造中的重点,需对锚拉板进行静力和疲劳试验研究。

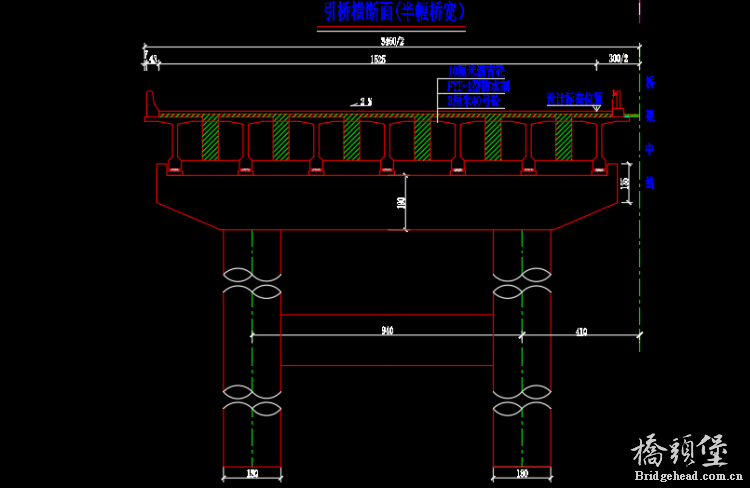

观音岩 (2).jpg 观音岩 (3).jpg 观音岩 (4).jpg


江津观音岩桥图纸.part01.rar

3 MB, 下载次数: 240

售价: 5 元堡币  [记录]

江津观音岩桥图纸.part02.rar

3 MB, 下载次数: 205

售价: 5 元堡币  [记录]

江津观音岩桥图纸.part03.rar

3 MB, 下载次数: 250

售价: 5 元堡币  [记录]

江津观音岩桥图纸.part04.rar

3 MB, 下载次数: 207

售价: 5 元堡币  [记录]

江津观音岩桥图纸.part05.rar

3 MB, 下载次数: 219

售价: 3 元堡币  [记录]

江津观音岩桥图纸.part06.rar

3 MB, 下载次数: 211

售价: 3 元堡币  [记录]

江津观音岩桥图纸.part07.rar

3 MB, 下载次数: 207

售价: 3 元堡币  [记录]

江津观音岩桥图纸.part08.rar

3 MB, 下载次数: 216

售价: 3 元堡币  [记录]

江津观音岩桥图纸.part09.rar

75.28 KB, 下载次数: 139

售价: 3 元堡币  [记录]

评分

参与人数 1堡币 +50 威望 +5 收起 理由
redflag + 50 + 5 资料上传,奖励热心分享!

查看全部评分

精彩评论倒序浏览

6510查看24评论

jimosea 发表于 2010-9-11 23:38:57

小骨朵 发表于 2018-11-13 10:26:11
你好,我想下载主桥部分图纸应该下载第几个压缩包?还是全部都要下载呢???

小骨朵 发表于 2018-10-25 16:05:49
这么多部分都要买吗?还是需要主桥图纸只买其中的一部分?

福客重金 发表于 2013-10-25 11:20:20
图纸还不错。。。

qingfengji... 发表于 2010-9-12 08:14:15
本帖最后由 qingfengjian 于 2010-9-12 18:03 编辑

版主
好像还缺一些什么图纸
图号好像不是很全

心水清明 发表于 2010-9-15 06:17:36
本人也想下载,但实在很寒酸。
看来需要多花点时间、整理点资料,多为桥头堡做点贡献,顺便也多赚点堡币。

jimosea 发表于 2010-9-15 08:49:27
回复 心水清明 的帖子

我能深刻明白您的心情,毕竟我也太缺钱了,而且这个桥的图纸,在网络上应该是首发,绝对符合价格~希望大家能理解~

killxad 发表于 2010-9-15 10:13:58
江津观音岩主桥上部结构孔跨为35.5+186+436+186+35.5米双塔结合梁斜拉桥。
那个计算模型为(105+155+105)m 双塔部分斜拉桥(矮塔斜拉桥),不是一回事呢。

桥博士 发表于 2010-9-19 19:24:48
4#搂、5#搂的心情我都理解,只好按照各自的游戏规则办事。市场经济条件就是这样,甲、乙双方出发点不同吗!买方想便宜点,甚至希望免费;卖方想多收入点,有点积累,以便购买他人的资料。还是按4#搂意见办才符合市场经济条件下的游戏规则。

点评

鼓励相互交换好资料,这样大家都有机会相互学习,以后开专家会再相见,哈哈  发表于 2014-6-19 15:48
jimosea 发表于 2010-9-20 11:00:15
回复 lokisu2k8 的帖子

我是尽力不让大家伙骂我,尽力不让设计者骂我的原则,希望大家理解,尤其是美女别骂我~吼吼~
如果你感觉下载不值了,希望你给我留言,以后缺少什么资料的话,我在不违背朋友信任的原则下,尽量让你满意~

lokisu2k8 发表于 2010-9-20 21:04:38
谢谢,也体谅

lokisu2k8 发表于 2010-10-30 21:38:50
好东西,大家大力支持啊

jimosea 发表于 2010-10-31 12:45:58
回复 lokisu2k8 的帖子

有 美女支持 ,偶 有动力~ 你的图纸也不少啊 ,赶紧把 交通部标准图全部上传吧,尤其是 T梁部分和 箱梁部分,空心板没多大意思 ,另外,上传的时候便宜点 ~谢谢 !

桥博士 发表于 2010-11-2 22:45:24
彼此理解对方的想法是我们共同的需要,共同进步的动力。理解万岁!!!

2000tianma 发表于 2010-11-3 08:57:01
好东西啊
不过先收藏了!

bb20040291 发表于 2010-11-26 01:12:34
谢谢 这个是不错的东西

bb20040291 发表于 2010-11-26 01:19:09
兄弟 下完了 好贵 但是还值
