崇启通道特大钢箱梁桥悬臂长度为什么不对称

yuxiang-11... · 发表于 2012-1-31 11:29:27

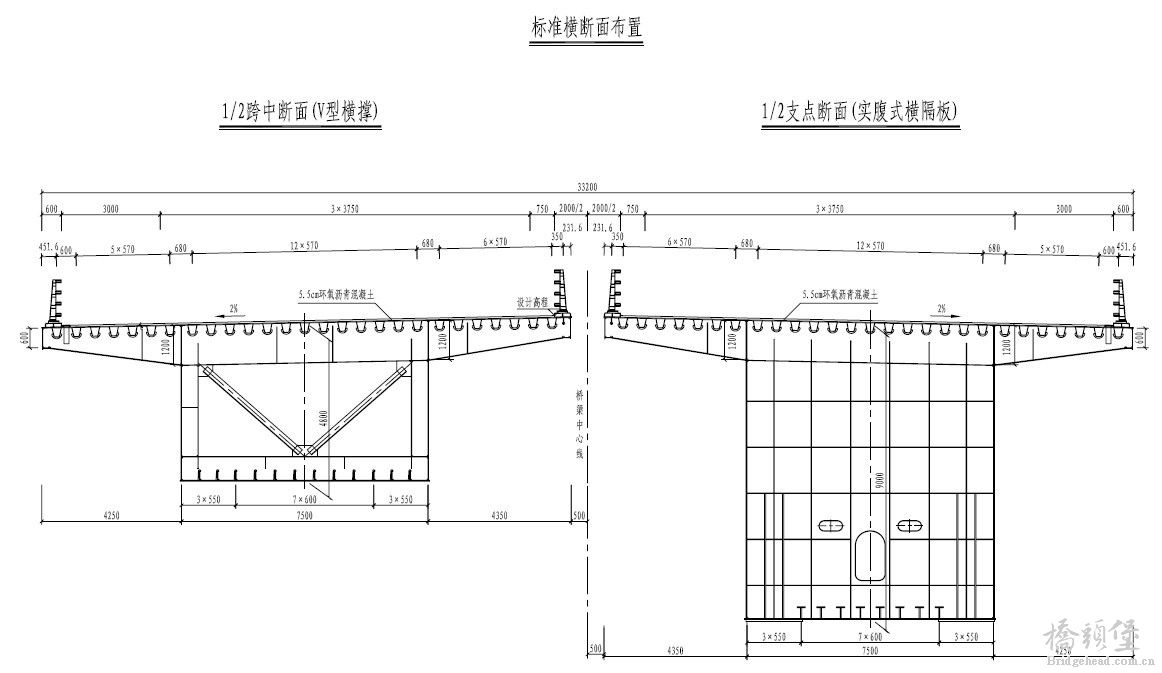

崇启通道特大钢箱梁桥悬臂长度为什么不对称？横断面如下图所示。此桥为一（102+4x185+102）m连续钢箱梁

yuxiang-11... · 发表于 2012-1-31 11:30:47

悬臂长度似乎看不清，补充一下，外测悬臂长度4.25m，内侧悬臂长度4.35m

zclld · 发表于 2012-1-31 12:03:16

有可能是桥下限界造成的墩柱偏置………………………………

jaffrey · 发表于 2012-2-1 11:43:38

外侧是否采用的是10cm 的外包护栏？图片看得不清楚。

yuxiang-11... · 发表于 2012-2-2 09:12:07

外测没有采用10cm的外包护拦。
你可以点击图片，能放大看。

wendy007 · 发表于 2012-10-15 17:08:09

这个东东估计只有设计人员最清楚了，你我顶多也只能猜测而已！

seuhrx · 发表于 2019-7-25 17:04:58

学习下，谢谢楼主

seuzhxd · 发表于 2019-7-27 15:39:07

外侧预留了单线轨道交通，应该是适当考虑轨道交通二期恒载的偏心。
