新作(35+50+35)m变截面连续箱梁的图纸及计算,请大家来点评

redflag 发表于 2009-2-17 12:34:08 | 显示全部楼层 | 阅读模式
一个朋友做的计算(35+50+35)m变截面连续箱梁的施工图设计,现分享其设计图纸和计算文件。免币下载,下载后请务必发表意见,不然不厚道哟 . t) D1 M( D$ A8 Z- ?0 b" \& N* ?" o

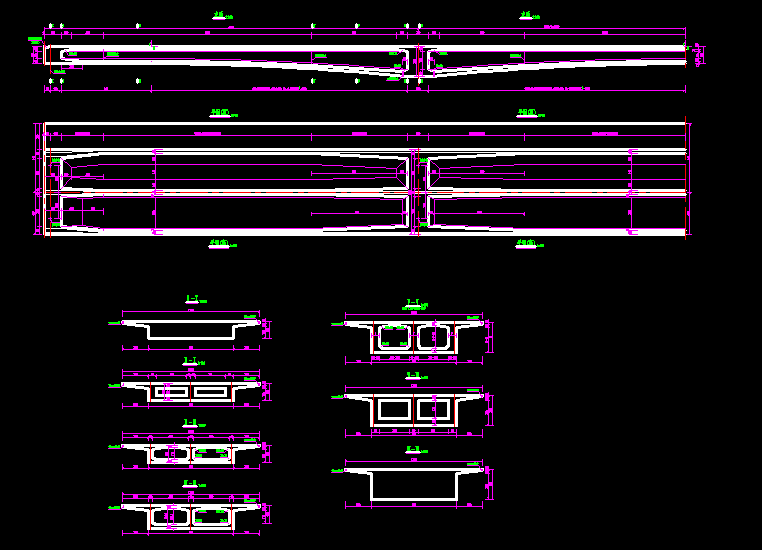

0 K9 {& E2 e* `. Z- t# @' \5 v; U# y图纸包括构造图、钢束图及钢筋图,在图纸空间里。

箱梁图纸(35+50+35).rar

1.23 MB, 下载次数: 7787

精彩评论倒序浏览

7.9万查看149评论

zuoge 发表于 2013-9-6 17:16:28
我是参考一下假设一个方案,一眼看去,感觉不太合理,钢束达26.5kg/m2,对A类构件来说也是很大了。
举报 回复
wlqwlq620 发表于 2013-9-7 12:47:46
东西确实不错,好好学习下
; ?  u' i8 e) L/ W) |6 J3 n! b! H
举报 回复
redflag 发表于 2009-2-17 12:37:56
这里是桥博计算文件,包括腹板通常束和腹板束+短束两种配束方式的数据文件。
4 p1 [7 ?( z# k1 _6 D% h5 b多提宝贵意见

计算(35+50+35).rar

540.18 KB, 下载次数: 4085

举报 回复
gangwan 发表于 2009-2-18 20:23:03
腹板束+短束的配束方式要好一些

评分

参与人数 1堡币 +2 收起 理由
辉哥 + 2 感谢点评

查看全部评分

举报 回复
shutiancai 发表于 2009-2-25 16:03:30
可不可以都用通长束来做呢?
举报 回复
bigsea72 发表于 2009-2-27 10:09:51
很熟悉的图面~向楼主学习。桥头堡的这个活动真的很好。我平时都不回贴,今天我忍不住了~呵呵
举报 回复
poborsky17 发表于 2009-2-27 10:59:32
都做通长束是不是比较浪费啊
举报 回复
mrliqtb 发表于 2009-2-27 11:26:34
造价差别不大的话,做成长束,施工更方便
举报 回复
shenwx69 发表于 2009-2-27 17:02:43
都做通长束是不是比较浪费啊
举报 回复
wangz 发表于 2009-2-27 17:15:42
一个腹板里配并排配两根17的钢束还是第一次见,有参考价值,不然需配很多顶板和底板束。梁宽才12.8m,用单箱双室的,是否增加施工难度,单箱单室足够了,还有建议利用颜色来控制线性粗细,方便实用。

评分

参与人数 1堡币 +3 威望 +1 收起 理由
redflag + 3 + 1 交流答疑

查看全部评分

举报 回复
北方章回体... 发表于 2009-2-27 23:34:17
首先施工单位喜欢通长束,不是材料多少而是在端部张拉施工简单,注意:--15以上钢束的锚头、千斤顶和到一处重量应该在100公斤以上,短束箱内施工特别困难;现在使用真空灌浆,浆体质量可以保证,通长束没有大问题

评分

参与人数 1堡币 +3 威望 +1 收起 理由
redflag + 3 + 1 交流答疑

查看全部评分

举报 回复
zyq_csu 发表于 2009-2-28 10:30:37
东西是我搞的,很感谢站长发出来讨论。
% n. g) q4 O5 X) b9 A原来搞得不多,所以搞得比较谨慎,自己尽量多想想、问问。2 S6 B/ \1 J6 x( F, J
两列15-17的,腹板可能薄了点,我可能会加到45cm的厚度,因为施工误差可能有几cm。
& H) Q% C7 _4 [1 b8 g7 M: U6 _+ u$ D' j7 ?/ J" W
双室和单室也讨论过,特别是总工要求做单室的,我说两种皆可;我认为单室是可以拉预应力,省材料,加快速度。双室腹板多,抵抗主拉比较好,而且支架现浇的话可能好些,不过双室的话我悬臂应该还小点可能更好。
% U3 L. C" x, k1 B% h+ h2 {$ P* Q7 U: v  m" E5 |0 ]9 [
通长束和短束也比较过好久的,如果是短束的话,一束根数就比较少,施工不是很麻烦,而且短束的话省材料点,而且应力好控制;通长束的话施工简单,没有齿板的话质量可能更容易保证,而且我也比较懒。* @' I. P6 ?, l" m1 u* p. J

9 Y! q. A" Y9 }1 {3 P( Q是否分段施工也建立模型比较过,分段的话钢束损失比较小,但是在施工缝那儿要安连接器,所以那儿线形要调动,导致结果差不多了,预应力损失减小的优势,被线形调动中和了。我这只是从计算的角度比较的,实际施工不熟悉,所以没有考虑。
! l" k! @* T7 c3 Q8 g7 w0 N  I/ T/ h. y8 O' F  a- Q( C1 ^$ s; n
对于颜色控制还是实际线宽控制,这个因人而异,我个人喜欢线宽,比较直观,而且每人对颜色感觉不一样。( K/ H! j1 N3 y
$ a+ w5 B; F& |
欢迎就技术问题讨论,很多东西你见得多不一定代表就是对的,要通过思考才能转化为自己的东西,碰撞才有火花!

评分

参与人数 1堡币 +5 威望 +2 收起 理由
redflag + 5 + 2 交流答疑

查看全部评分

举报 回复
sinba606 发表于 2009-2-28 13:57:46
顶板束配通,就不用留人孔在顶板张拉了。不过有点浪费!

评分

参与人数 1堡币 +1 威望 +1 收起 理由
redflag + 1 + 1 交流答疑

查看全部评分

举报 回复
huhu9808 发表于 2009-3-3 16:46:25
我觉得是否用短束,要和施工流程结合到一起来考虑
举报 回复
lpiou 发表于 2009-3-4 21:29:44
单成林 旧桥加固
4 x! s; k2 A6 T& y! l; f体外预应力加固连续梁那章的例题就是33+50+33的
6 O- Y" N: X9 g  T) E; {) P和你的跨径差不多
& X* x2 ~, q+ h看一下吧' T$ ?  G1 Z5 A* z! L+ ?
要不将来也要加固了 呵呵
举报 回复
lpiou 发表于 2009-3-4 21:38:43
看了一下图纸
0 Y% P7 x7 _: Q跨中梁高1.6支点2.86 v, Y  M  Z2 x# Y3 l
跟单成林那座桥相似
4 Y% u8 d. {6 |$ Y支点是不是做成实心截面了 合理不
举报 回复
