沈阳公和斜拉桥(114+120m)
- 斜拉类型单塔斜拉
- 跨径100~200
- 功能城市桥
- 工法悬浇
- 材料砼
- 图别施工图
- 文件类型dwg
信息详情
本帖最后由 四皇子 于 2018-12-17 20:36 编辑
公和斜拉桥桥为单索面独塔斜拉桥,跨径为114m+120m,桥全长236m,建筑面积上层为755m2,下层为2242 m2,共计为9794 m2。桥梁纵坡为双向2.5%,竖曲线半径为3000m,桥梁横向宽度为32米,横坡1%,上层为车行道及人行道,下层为非机动车道,索塔处桥面中心线标高为57.863m(黄海高程),塔高桥面以上为69.007m。

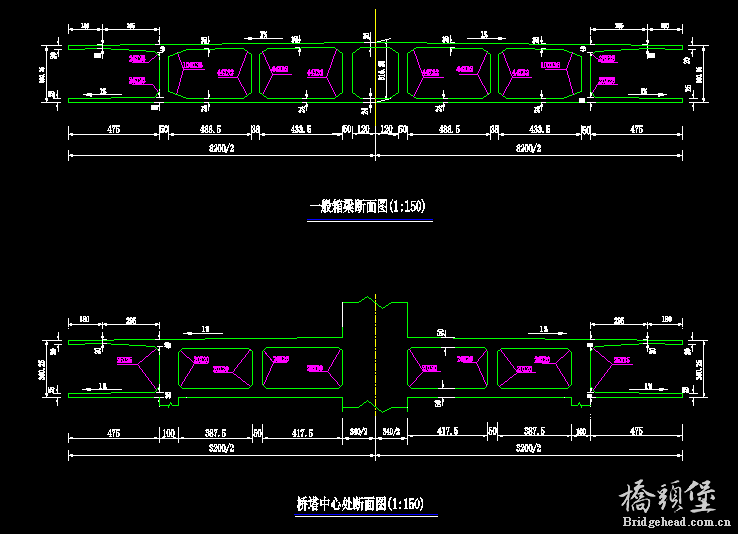

主梁全宽32m,中心处梁高3.16m,横坡1%,采用五室断面,梁顶板厚26cm,底板厚24cm,腹板厚分别为38cm和50cm。主塔下部采用实体断面,上部采用工字型截面。
|
|
