运河桥(80+108m)

1. 本桥设计荷载为汽车－超20级，挂－120。

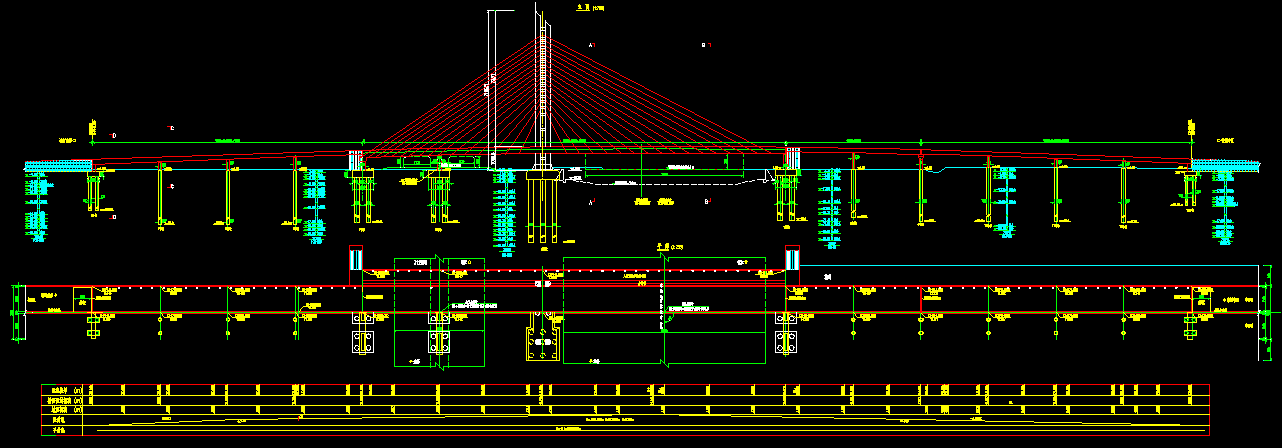

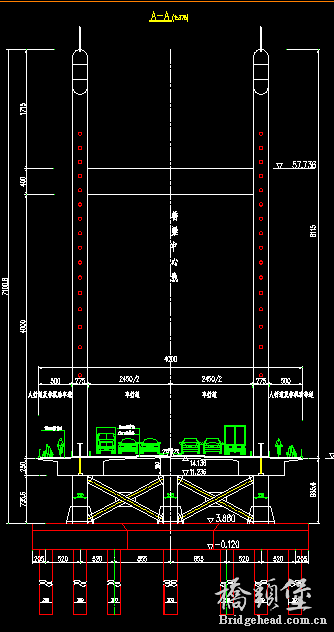

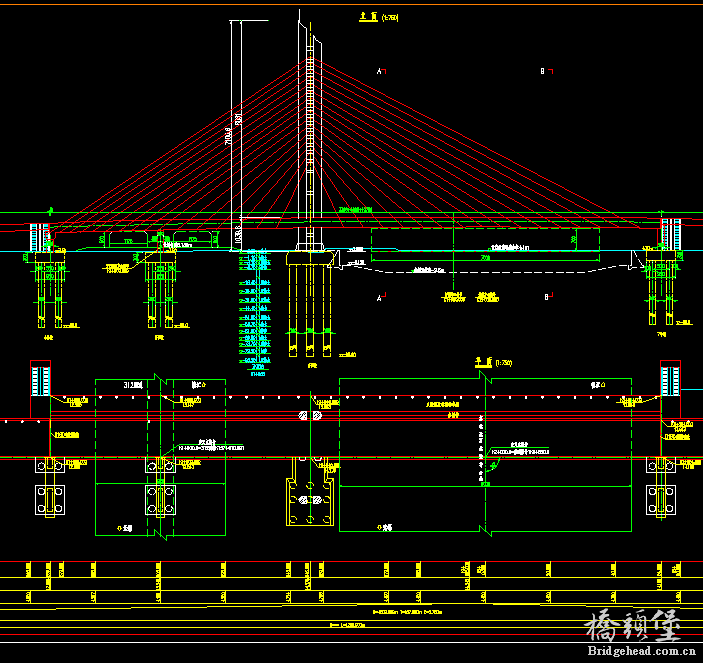

2. 本桥主桥采用独塔双索面斜拉桥，采用塔(墩)梁固结形式，跨径布置为(80+108)m。其中塔柱为钢-混凝土组合结构，主梁为预应力砼双边箱梁结构，基础为钻孔灌注桩基础。边跨设辅助墩，辅助墩及过渡墩均采用花瓶墩结构，基础为钻孔灌注桩基础。

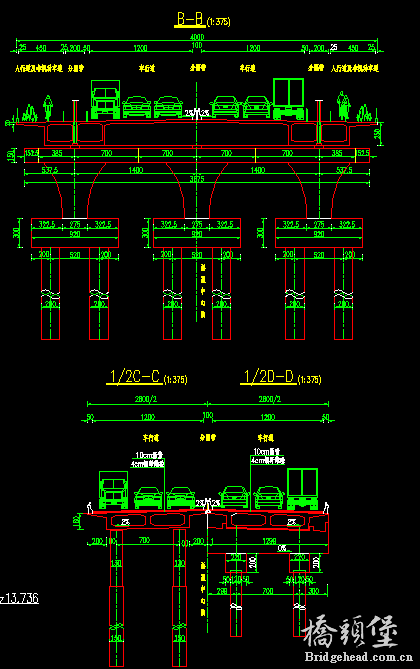

3.本桥引桥上部结构采用预应力砼连续箱梁，运河南岸跨径布置为(4-30)m，运河北岸跨径布置为(2-30)+(4-30)m。下部结构为柱式墩台、钻孔灌注桩基础。
4. 在沥青混凝土桥面铺装与混凝土调平层之间涂三层FYT-1改进型防水层。
