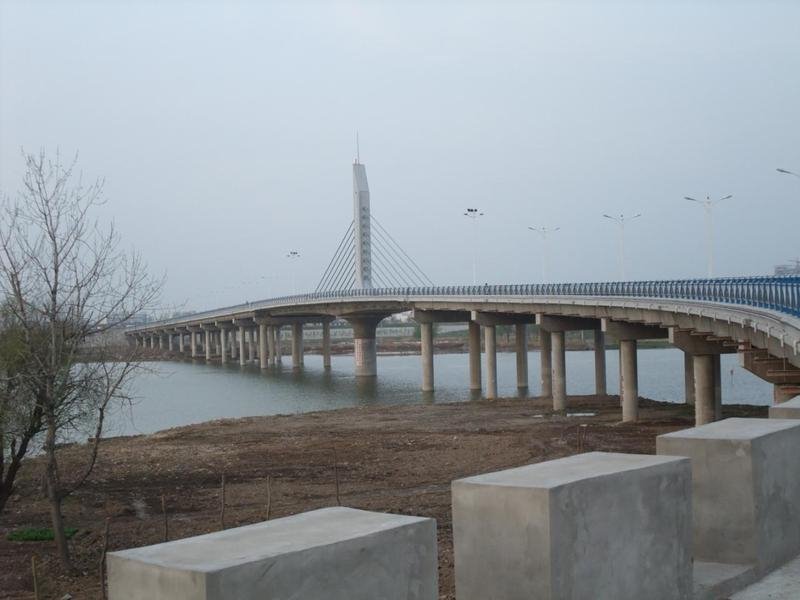

新建涡河四桥(5x25+6x25+(55+55)+7x25m)

      新建桥梁主桥上部结构采用独塔斜拉桥，箱梁采用变截面预应力混凝土连续箱梁,主塔采用矩形钢筋混凝土桥塔，引桥上部结构采用25米预制装配小箱梁。

桥梁纵向布置（北岸→南岸）： 桥跨布置为5x25+6x25+(55+55)+7x25米，桥梁总长566米。



主桥箱梁为变截面预应力混凝土连续箱梁，采用单箱三室截面，梁高按照抛物线变化，其中，桥塔处梁高2.5米，过渡墩处梁高1.6米，箱梁顶板宽度20.9米，底板宽度10.9米，桥梁横向1.5％的横坡由箱梁顶面形成，箱梁预应力采用ASTMA416-92标准中270级钢绞线，标准抗拉强度fpk=1860MPa，Ey=195000MPa。

主塔采用矩形钢筋混凝土桥塔，纵桥向宽度为3.4米，横桥向宽度为2.0米，最大塔高24.5米，桥塔与主梁及桥墩采用固结连接。

斜拉索采用高强度低松弛钢绞线拉索体系,单根钢绞线直径15.24毫米。钢铰线标准抗拉强度fpk=1860MPa，Ey=195000MPa，斜拉索张拉应力见相应图纸。

引桥上部结构采用25米预制装配式小箱梁，全桥18跨，分别为5孔、6孔、7孔一联，共3联。小箱梁梁高1.4米，预制梁宽：中梁2.4米，边梁2.85米，底宽1.0米，湿接缝宽0.54米。横桥向布置六片小箱梁。小箱梁采用C50混凝土，预应力均采用低松弛高强钢绞线，公称直径φ15.24mm，标准强度fpk=1860MPa。其中，一期束采用3股、4股、5股钢绞线，配YM15-3、YM15-4、YM15-5锚具；二期负弯矩钢束共7束，其中3股钢绞线4束，4股钢绞线3束，分别配配YM15-3和YM15-4锚具。

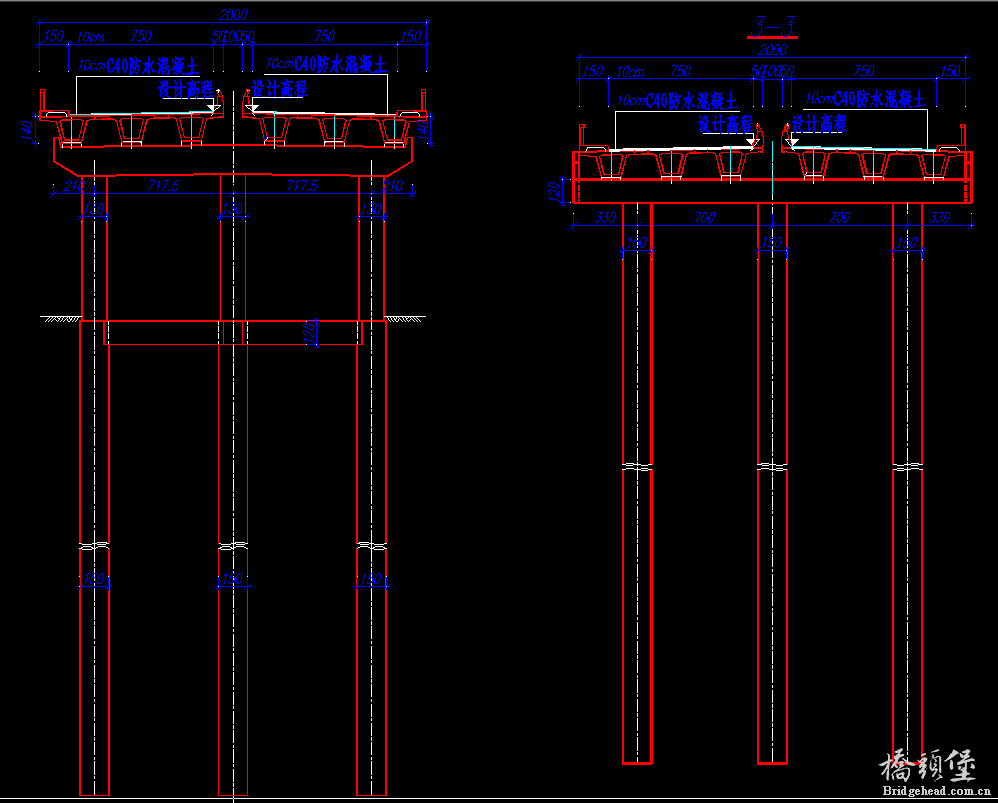

下部结构主墩采用直径4.0米的钢筋混凝土圆柱式桥墩，承台厚度3.0米，主墩桩基采用6根直径1.8米的钻孔灌注桩基础，按嵌岩桩设计；过渡墩及引桥桥墩采用三柱式桥墩，桩基据按照嵌岩桩设计，具体尺寸见相应图纸；承台采用C40号混凝土，桩基采用C30号水下混凝土。桥台为轻型柱式桥台，桩基按嵌岩桩设计。
