夏架河桥竖琴式斜拉(52m)

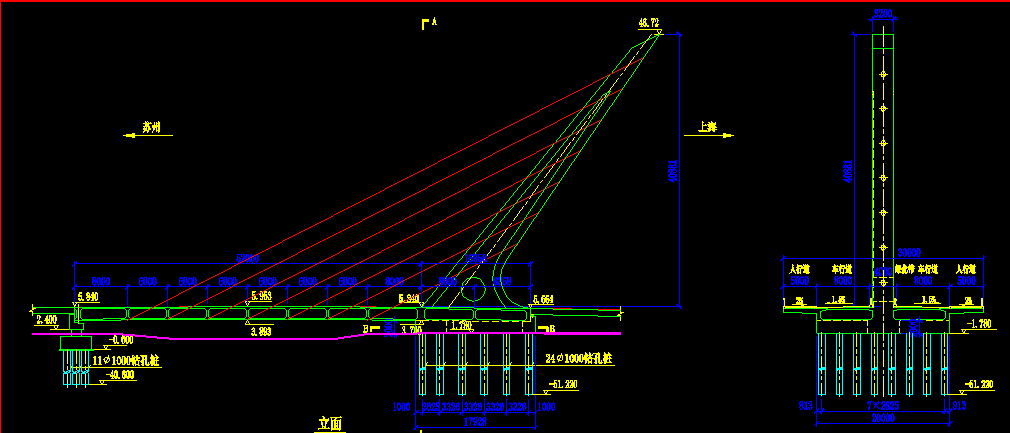

主桥结构形式采用斜塔竖琴式斜拉桥，上部结构由主梁、主塔、塔梁固结段以及斜拉索组成。

主梁采用预应力混凝土箱梁。箱梁横桥向采用单箱双室断面，梁高为2.0米。箱梁顶板厚度为25cm；底板厚度为20cm；边腹板厚度为60cm；中腹板厚度为140cm，接近塔根部时逐渐变为320cm。箱梁挑臂长度为5.0米，底板宽度为20米。箱梁在斜拉索锚固处设有标准横梁，间距为6米，厚度为30cm，端横梁厚度为64cm。

塔梁固结段为主梁端部、主塔根部以及基础承台三体合一的一个整体结构，高度为4m，上部2m高度范围内为主梁结构的延伸，下部2m范围内为“工”字型承台结构。

主塔设置在绿化带中央，采用变截面预应力混凝土结构，塔竖直高度为40.941m。主塔横桥向宽度不变，始终为3.2米。上部横断面尺寸为3.2m×2.241m，下部横断面尺寸为3.2m×5.526m，与地面倾斜角度为560。

斜拉索采用Φ7平行钢丝，斜拉索外包PE防护，索面为竖琴型布置，从距过渡墩8m处开始，每隔6m设置一根，共设7根。

引桥为跨径20m的简支梁桥，每孔上部结构采用28块先张法预应力混凝土空心板梁，梁高为0.9米。
