57+128+220m单塔（花瓶形）组合梁斜拉桥

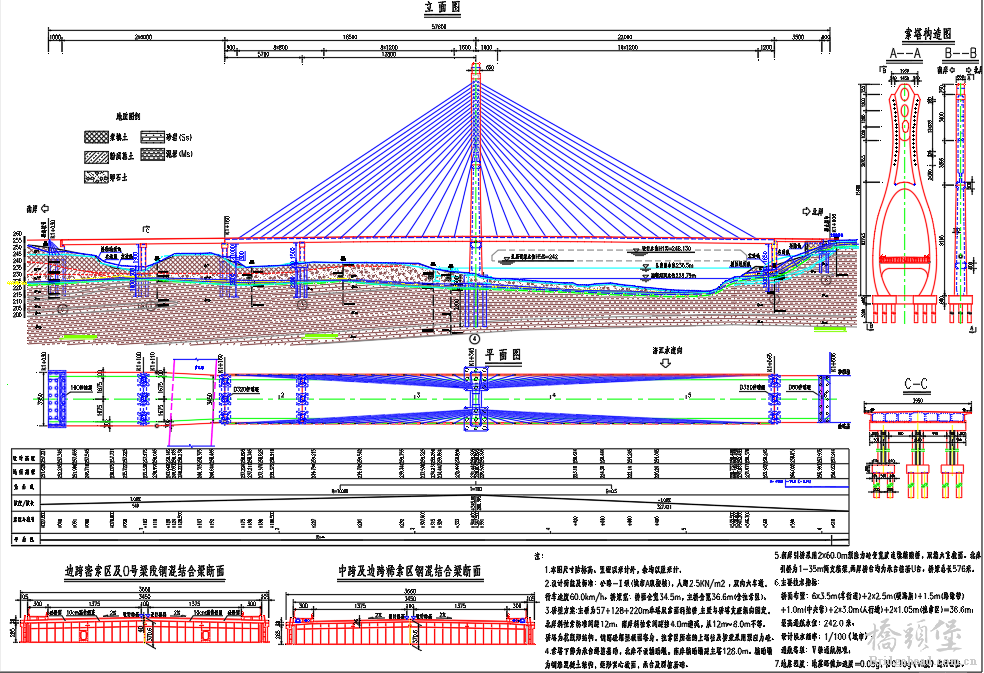

主桥采用57+128+220m单塔双索面组合梁斜拉桥，在索塔处设置一个固定支座和一个单向支座（释放横桥向约束）。边跨在距离桥塔128m处设置一个辅助墩。辅助墩和交界墩墩顶均设置竖向拉压球形支座一对。

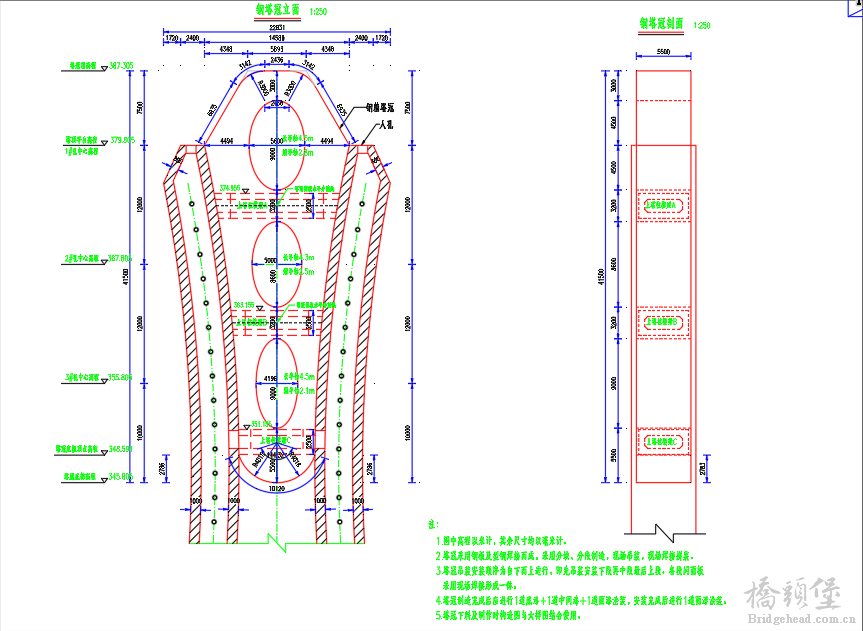

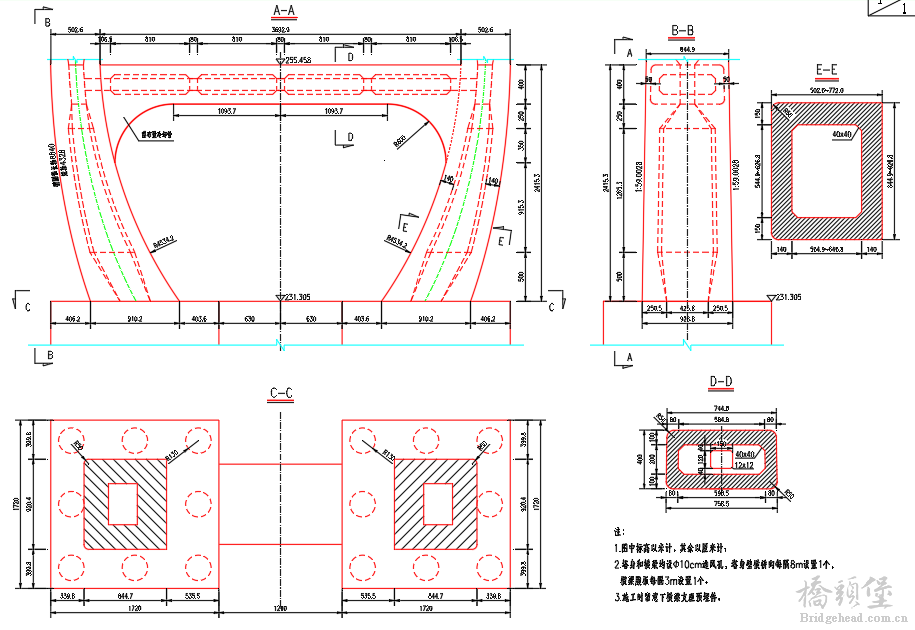

（1）主塔：主桥的主塔采用花瓶形桥塔，桥塔外形圆润，由多段复合曲线组成，塔顶设置装饰性钢塔冠。桥塔承台以上高度为156m，横向最大宽度47.01m，最小宽度17.24m。桥塔上塔柱高58.108m，中塔柱高66.239m，下塔柱高24.153m。采用承台群桩基础。

（2）横梁：全塔设横梁5道，从下到上分别是下横梁和中横梁各1道，上横梁3道。

（3）承台及桩基础：设计采用群桩基础，单桩直径为φ2.6m。索塔每个塔柱承台下顺桥向布设3排，每排3根，共9根。各桩均为钻孔灌注桩。

（4）斜拉索呈扇形布置， 每侧共有拉索17对，全桥共34对。斜拉索南岸编号依次为CS1～CS17，北岸为CM1～CM17。拉索在塔上锚固在混凝土齿块上，竖向理论间距为2.85～3.5m。拉索在梁端采用锚拉板锚固，标准梁上索距为12m，边跨及辅助墩顶附近拉索加密区，梁上索距为8m。

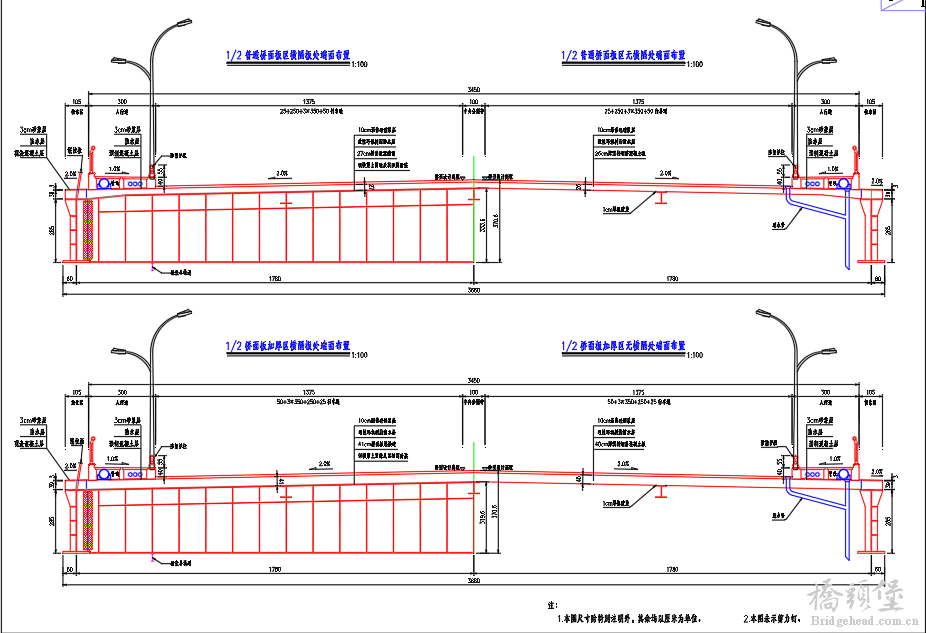

（5）主桥主梁采用钢-混组合梁，钢主梁采用纵横梁体系，标准节段长度为12m，P4桥塔附近第一对拉索处节段长16m，边跨拉索加密区节段长8m，边跨合龙段设在辅助墩附近的GS9梁段，长度为16m，南岸交界墩顶节段长14.76m，北岸交界墩顶节段长5.76m。

这套图纸折合人民币70块钱哦，不便宜哦
