盐通高速上跨桥(3x20+40)m+60m+25m+3x20m)

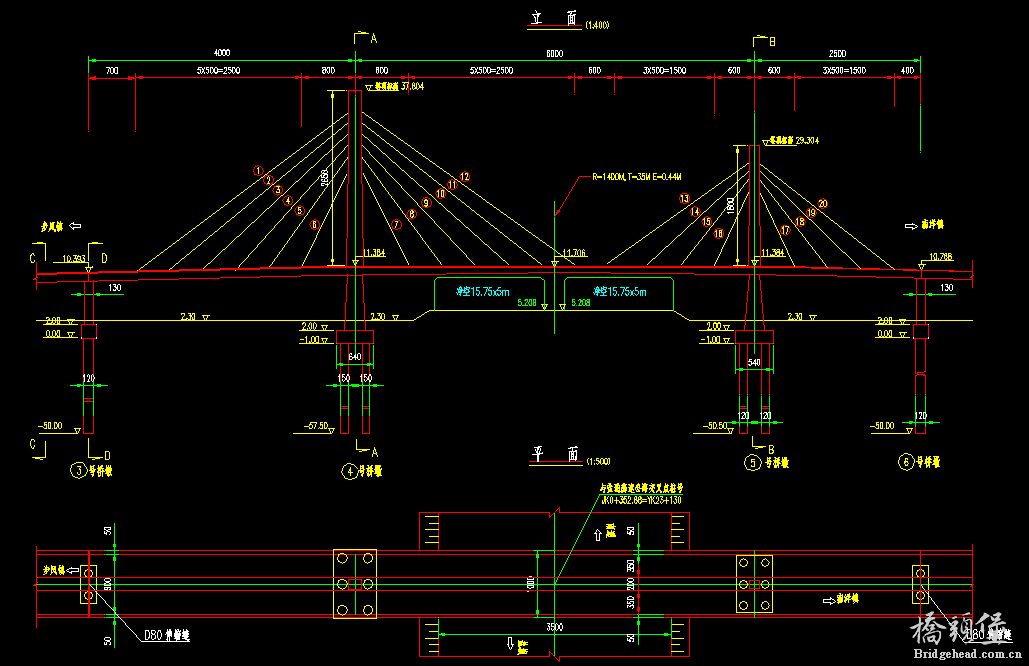

    本桥跨径组成为(3x20+40)m+60m+25m+3x20，桥梁全长245米，桥面设1.5%的横坡，处于R=1400m的竖曲线上，横坡由腹板变高度形成，桥面铺装采用8cm等厚聚乙烯纤维砼。主桥为子母双塔，不对称扇形单索面斜拉桥，本斜拉桥塔梁墩固结，预应力砼单箱双室梁，钢筋砼塔，塔高分别为26.5及18.0米。

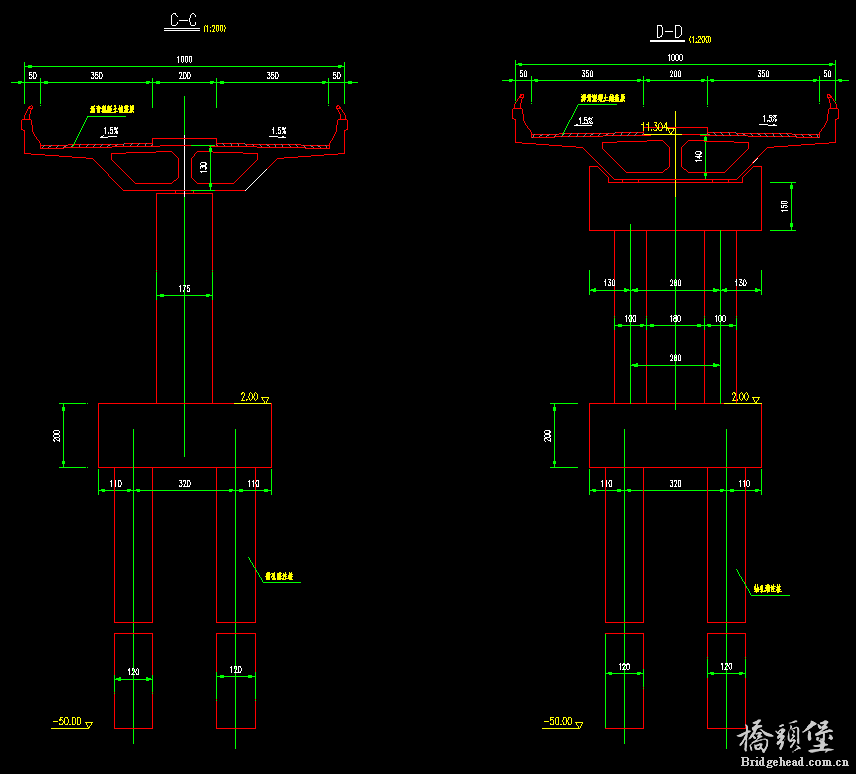

    主箱梁为预应力混凝土结构，采用等截面单箱双室断面，箱梁顶面宽10米，底面宽3.8m，由腹板不等高形成1.5%的横坡，箱梁中轴线处梁高1.4米。

    桥塔采用钢混组合结构，塔根采用钢筋混凝土结构，在索塔锚固区采用钢结构。母桥塔塔高26.5m，塔根12米范围为钢筋混凝土柱，采用矩形截面，桥塔断面纵向宽2m，横桥向宽1.5m；塔身14.5米段为钢箱结构，壁厚25mm,设纵横加劲肋。拉索锚在钢塔内侧壁的锚板上，索孔由钢管形成，锚垫板与钢管焊接形成整体。子桥塔塔高18m，塔根10米范围为钢筋混凝土柱，采用矩形截面，桥塔断面纵向宽1.5m，横桥向宽1.5m；塔身8米段为钢箱结构，壁厚25mm,设纵横加劲肋。拉索锚在钢塔内侧壁的锚板上，索孔由钢管形成，锚垫板与钢管焊接形成整体。塔墩采用钢筋混凝土结构，塔墩高约8米，采用矩形空心横截面，断面桥纵向宽2m，壁厚0.5m，断面横桥向宽3.5m，壁厚0.5m。
    桥台采用板肋式桥台，钻孔桩基础，桩径1.2m，墩采用无盖梁双柱式桥墩，钻孔桩基础，桩径1.2m。塔墩采用5.7x6.3x3m承台，下接6根直径1.5m的钻孔桩基础。

是不是有点太贵了？只是PDF而已啊

meishaner 发表于 2018-12-12 00:37
是不是有点太贵了？只是PDF而已啊

这是dwg吧········

PDF的没有CAD的值钱啊

djw840815 发表于 2019-1-10 15:43
PDF的没有CAD的值钱啊

仔细看看，这是PDF还是CAD

是不是有点太贵了？

seuhrx 发表于 2019-7-24 15:10
是不是有点太贵了？

好东西永远不贵，值当就行

这么久了    楼主可以考虑降价啦
