南太湖大桥独塔斜拉桥(67.5+92.5+190+38m)

四皇子 发表于 2018-11-30 21:27:19 | 显示全部楼层 | 阅读模式
  • 斜拉类型单塔斜拉
  • 跨径100~200
  • 功能城市桥
  • 工法悬浇
  • 材料
  • 图别施工图
  • 文件类型dwg
信息详情
     南太湖大桥主桥为双索面H形塔独塔混凝土斜拉桥,跨径布置为160+190+38m,主桥跨径布置为160m边跨190m中跨和38m外伸孔(即协作体系),合计388m,其中边跨160m被辅助墩分为67.5+92.5m。拉索布置形式为竖琴式。
    主梁采用双主肋断面形式,建筑高度为3.055m(6cm铺装),全宽40.5m在塔根部及与东引桥相接处局部变宽)。

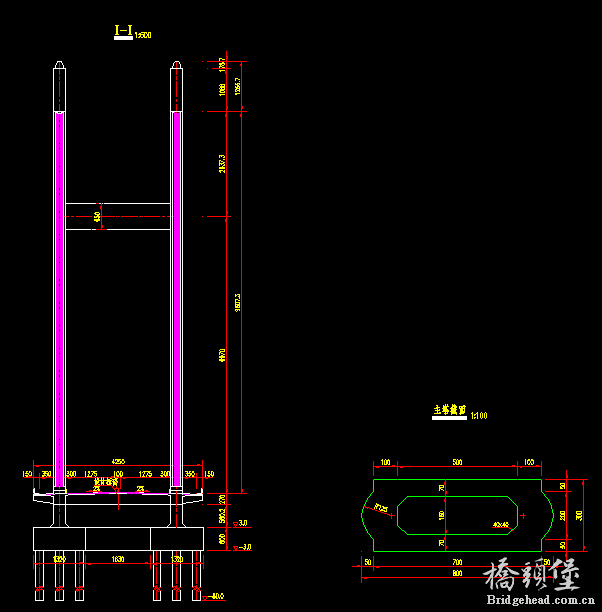

    主塔在桥面以上结构高度约100m。塔采用混凝土结构,塔截面由两圆形截面和矩形截面连缀而成,下部为实心断面,上部锚固区为空心断面。塔截面纵向总长8m,横向总宽3m主墩墩身与塔一体,顺延主塔截面形式。

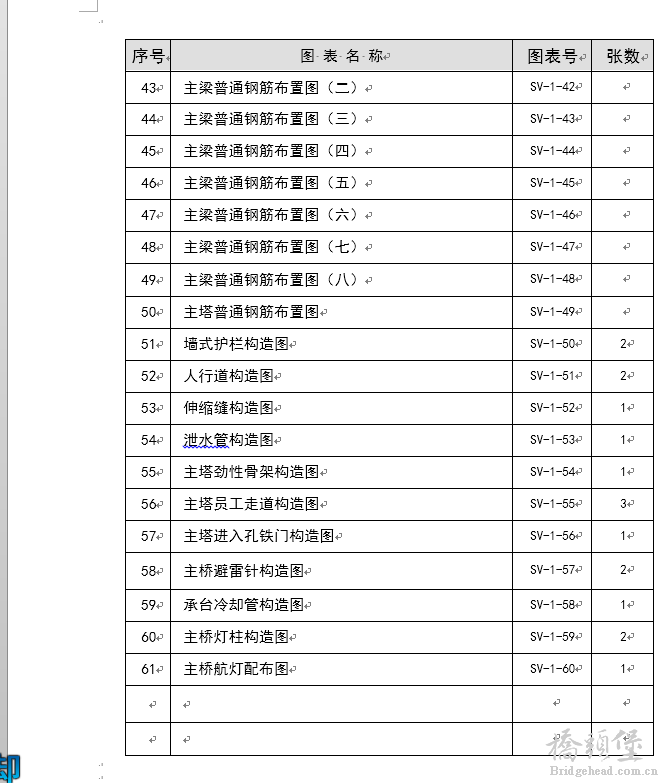

    本套图纸包含:
ml1.png ml2.png

斜拉桥—南太湖大桥独塔斜拉桥(67.5+92.5+190+38m).part2.rar

6.01 MB, 下载次数: 13

售价: 10 元堡币  [记录]

斜拉桥—南太湖大桥独塔斜拉桥(67.5+92.5+190+38m).part1.rar

10 MB, 下载次数: 15

售价: 15 元堡币  [记录]

精彩评论倒序浏览

5425查看2评论

孤独的旅伴... 发表于 2018-12-2 19:05:42
请问楼主 有没有这个桥的计算资料

点评

只有设计说明,暂无详细的计算书  详情 回复 发表于 2018-12-3 09:06
举报 回复
四皇子 发表于 2018-12-3 09:06:31
孤独的旅伴 发表于 2018-12-2 19:05
请问楼主 有没有这个桥的计算资料

只有设计说明,暂无详细的计算书
举报 回复
