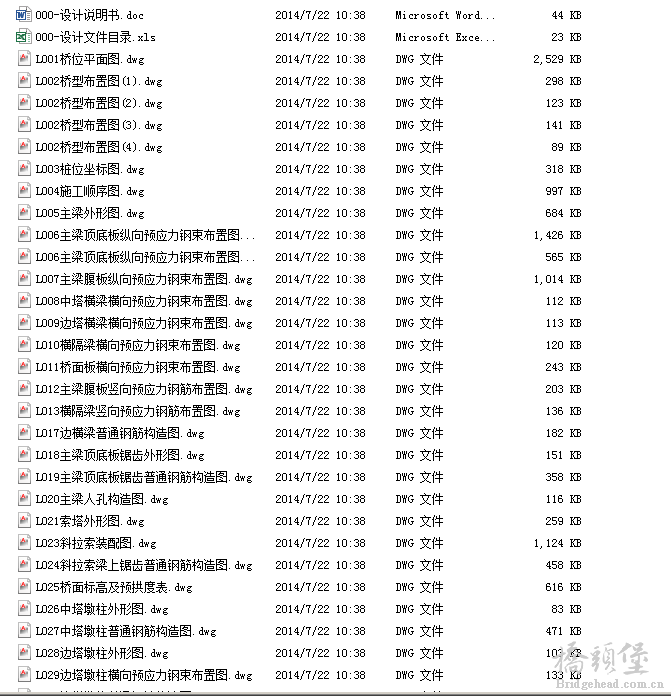

大运河大桥(72+120+120+72m)矮塔斜拉桥

大运河大桥主桥为三塔矮塔斜拉桥，桥宽29.5m，跨径组合为72m+120m+120m+72m=384m，中间桥塔处为梁塔墩固结，两侧桥塔处为梁塔固结，在桥墩上设置支座。主梁采用单箱3室箱形结构，梁高由4.2m按照二次抛物线型式渐变到2.2m。边室顶板厚26cm，底板厚24cm；中室顶板厚50cm，底板厚24cm；中腹板厚60cm，边腹板厚80cm。主梁采用三向预应力结构。纵向预应力和横向预应力采用钢绞线，竖向预应力采用高强精轧螺纹粗钢筋。

主桥共有三个索塔，布置在中央分隔带上。索塔桥面以上高21.5m，上塔柱采用工字型截面，断面尺寸为4.4m×3.0m；中塔柱采用实体截面，截面尺寸为4.4m×2.0m。每个索塔上挂8对斜拉索，在横向分为2排。斜拉索在塔上间距为0.8m，通过鞍座穿过塔身。鞍座采用分丝管形式，每根分丝管穿一根钢绞线，以便将来可以单根换索。索鞍的斜拉索出口处设抗滑锚板，以防止钢绞线滑动。斜拉索在主梁上间距5m，锚固在箱梁中室内，相应位置设置一道横隔梁。

主桥墩身采用圆形薄壁结构，中塔墩柱直径8m，壁厚1.5m；边塔墩柱直径6m，壁厚1.2m；边墩直径4m，壁厚1m。中塔和边塔墩柱下承台尺寸15m×12m，厚4m，下设3排方桩，每排4根，桩长26m；边墩下承台尺寸7m×8m，厚3m，下设2排方桩，每排2根，桩长18m。主桥方桩截面尺寸为2.5m×1.0m。

大运河大桥引桥按上下行分为两幅，单幅桥宽14m，为三跨和四跨连续梁桥。三跨连续梁桥的跨径组合为40m+40m+40m＝120m，四跨连续梁桥的跨径组合为39.59m+40m+40m+28m＝147.59m。主梁采用单箱双室箱形结构，梁高2.0m。箱室顶板厚20cm，底板厚18cm，腹板厚60cm。主梁在中墩处为独柱支撑，柱顶设盆式橡胶支座。主梁在边墩处用板式橡胶支座支撑，下设桥台或盖梁。

引桥墩柱为圆形结构，河道内四跨连续梁的中墩直径2.2m，河堤上三跨连续梁的中墩直径1.8m，公用墩直径1.2m。中墩下承台尺寸3.5m×5m，厚2.5m，下设2根方桩，桩长18m；公用墩下承台尺寸3.5m×1.8m，厚2.5m，每个墩柱下设1根方桩，桩长18m。桥台为肋板式桥台，每个肋板下接1根方桩，桩长22m。引桥方桩截面尺寸为2.5m×0.8m。
