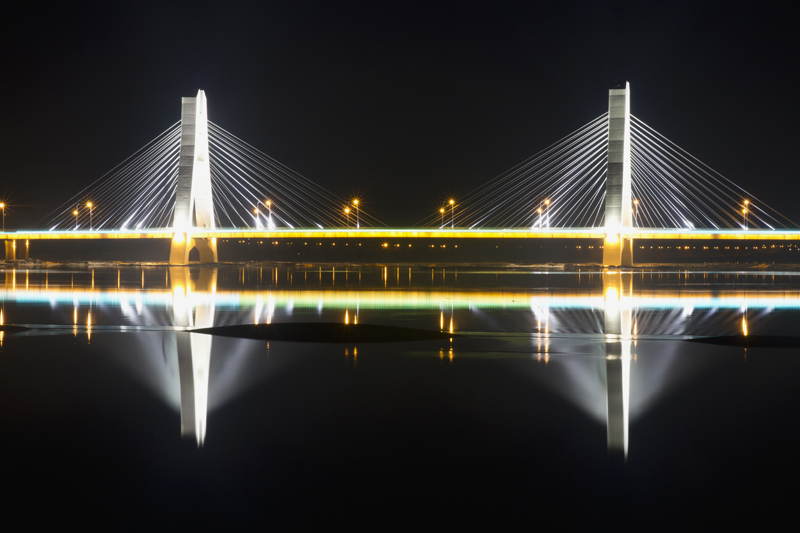

朝阳市珠江桥（80+180+80）m混凝土斜拉桥施工图

本项目位于朝阳市市区东部，跨越大凌河，是朝阳市老城区珠江路的延伸。工程起点为老城区内的凌河街，终点为凤凰组团内的凌凤大街，连接老城区与凤凰组团。桥位附近河岸西侧已有少量住宅及公共建筑，河岸东侧为即将开发的住宅小区，桥位处现状大凌河主河道宽度约480m。

本工程总长1341.24米，由主桥、引桥、引道、及接线道路四部分组成。本施工图包括主桥、引桥、引道三部分，全长1090m，其中主桥长340m，东、西引桥全长268m，东、西引道全长482m，主桥宽度为25m，引道及引桥宽度为22m。

桥梁主桥为3跨预应力混凝土半漂浮体系斜拉桥，长度为340m，跨径布置为80+180+80=340m。主梁为双主梁截面预应力混凝土箱梁，桥梁中心线处梁高2.4m。主桥桥塔横桥向立面呈人字形，桥塔总高度为76m，桥面以上塔高60m，塔柱均为矩形截面。全桥共52对斜拉索，双索面布置，塔上索距为2m（虚交点），梁上中跨索距6.5m，边跨索距5.4m。

两侧引桥采用等截面连续箱梁形式，西引桥长132m，跨径布置为4x33=132米；东引桥长136m，跨径布置为4x34=136米，桥梁中心线处梁高2.3m。
