门式花瓶墩计算

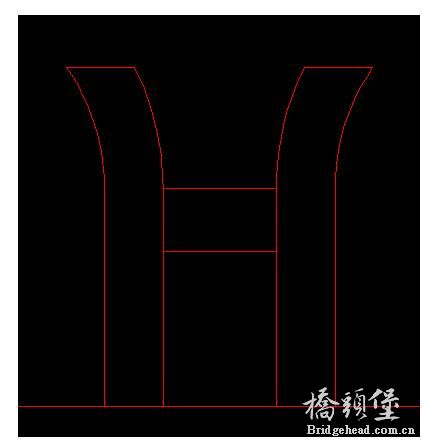

大家有没有用桥梁博士计算门式花瓶墩的，两根柱子之间的横梁怎样与柱子连接起来，柱子在于横梁连接处是弯曲的，横梁截面该如何取，还有若是不处理，实体部分重合会不会影响计算呢？
) Y7 ~7 Y; g4 U* n- V

多数时候花瓶墩间的横系梁 是按构造设置的吧  若是横梁要受力了  那就就得考虑 改一改 桥墩的构造了  通常情况哈。。。

有些横系梁要设置预应力的呢！

建议不要做这种的墩子，做好做成假的瓶子，还是轴向受力比较好

chbo 发表于 2014-2-14 10:22
7 ~& ^$ K" E* W$ S多数时候花瓶墩间的横系梁 是按构造设置的吧  若是横梁要受力了  那就就得考虑 改一改 桥墩的构造了  通常 ...

- i$ C; L0 L/ v- x0 ^9 V横梁肯定要受力啊

   横系梁，模拟为只受拉杆件是不是更加合理。

没有人计算过吗？

之前有个工程计算过，是用FEA分析的，因为是12年底做的，而且不是我计算的，记得不是很清楚了，反正横梁肯定是受拉的，最后出图的时候，横梁顶层配的是32mm的钢筋。

miyu22 发表于 2014-4-19 13:36
# o. N; W; P/ }2 K之前有个工程计算过，是用FEA分析的，因为是12年底做的，而且不是我计算的，记得不是很清楚了，反正横梁肯 ...

麻烦能上个图吗，cad的不方便，截个图也可以

花瓶柱加横梁。对桥墩纵向计算时考虑横梁的联合双柱作用，桥墩横向计算时不考虑横梁。
8 ?$ \/ B+ J* U. @

现在这种桥墩市政上面用的很多啊，没有具体的计算方法么？

Marksoul2014 发表于 2014-8-26 15:25
& s1 M& i3 y1 [( ~+ m. O现在这种桥墩市政上面用的很多啊，没有具体的计算方法么？

9 z6 \8 o- a1 U1 {) }3 {+ Q3 b+ \4 l6 N不知道具体计算方法呀？
! s+ U! R; b4 B

对桥墩进行离散建立模型就可以计算啊 系梁受拉 需要配置预应力或强大的横向钢筋 墩底用整体承台 最好

都是你抄我 我抄你  没人会算

这种墩。。。直接做成实体花瓶墩不好过？
