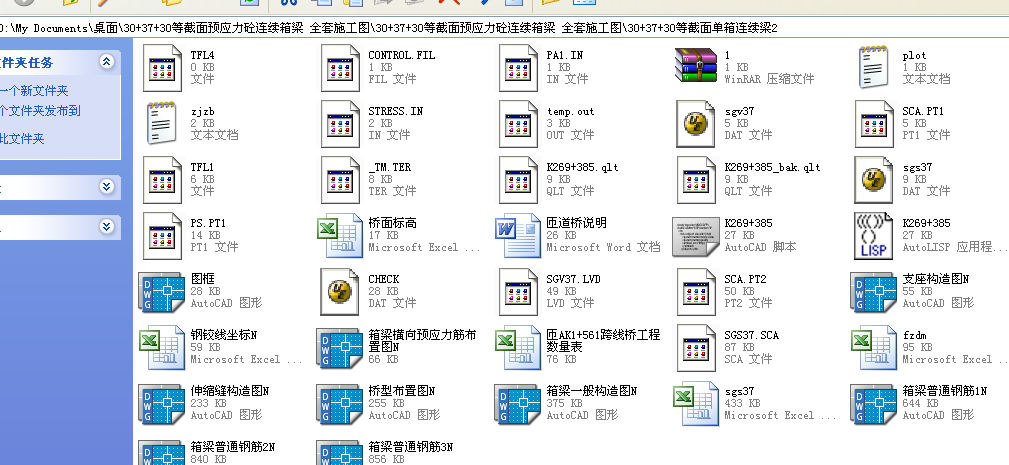

30+37+30等截面预应力砼连续箱梁 全套施工图
奇怪的跨径比，值得参考，谢谢
匝A跨线桥说明
1、总体布置
匝A跨线桥为预应力砼等截面连续箱梁。桥跨布置为：30+37+30m，桥梁起点：AK1+509.0，终点：AK1+613.0。桥梁全长104.0m。
2、设计规范：
1、《公路工程技术标准》（JTJ01-97）
2、《公路桥涵设计通用规范》（JTJ021-89）
3、《公路砖石及混凝土桥涵设计规范》（JTJ022-85）
4、《公路钢筋及预应力砼桥涵设计规范》（JTJ023-85）
5、《公路桥涵地基与基础设计规范》（JTJ024-85）
3、桥型结构
（1）、上部构造：
匝A跨线桥上构为等截面预应力砼连续箱梁，跨径布置为[30+37+30]m。
箱梁为单箱单室截面，梁中心高1.80m，顶板宽15.50m，厚0.25m，底板宽6.0m ，厚0.20m，腹板斜做，其水平投影宽0.75m，支点腹板厚0.60m，跨中0.40m，翼缘板悬臂宽2.75m ，底板在箱梁中心线处设有通气孔，间距为2.5m，排水孔设在单孔梁底标高较底的一侧。
箱梁采用双向予应力，纵向予应力束采用ASTMA416一92美国标准钢绞线，公称直径15.24mm，公称面积140mm2，标准强度1860MPa，最小延伸率3.5％，锚具为YM15一9锚具，控制张拉力1759KN,内径80mm波纹管成孔。
横向预应力束横向预应力采用4—φj15mm钢铰线，标准强度1860MPa钢绞线，间距0.5m，采用两端张拉，锚具用扁锚，控制张拉力782KN，波纹管成孔。
（2）、下部构造：
匝A跨线桥桥台为肋式台，双排直径φ1.5米钻孔灌注桩基础。桥墩为双柱式桥墩，桩柱直径均为φ1.5米。
匝A跨线桥全部采用盆式橡胶支座，除第1号墩处设一排固定支座外，其余均为活动支座。
（3）、桥面系：
桥面铺装采用11厘米沥青混凝土和9厘米防水混凝土调平层。
匝A跨线桥共设2道伸缩缝，每道长15.5m。伸缩缝采用80型毛勒伸缩缝。
4、施工要点
（1）、主线桥及匝A跨线桥上构：
主线箱梁位于园曲线及缓和曲线段内，施工时应按实际长度、坡度严格放样。
箱梁采用50号砼，当其强度大于75% ，方可施加预应力。
箱梁浇筑时应注意人行道、伸缩缝、泄水孔及通道气孔等钢筋及构件的预埋。
箱梁内预埋管道应严格放样，并每隔一定间距用定位钢筋（施工中的短钢筋头）将其固定在顶，底板或腹板的普通钢筋上。
箱梁内管道与钢筋如发生冲突，以纵向钢束受力为主，可适当调整其它钢的位置。
为了防止波纹管在浇筑中漏浆堵孔，可在波纹管内套一层塑料管，成孔后将塑料管抽出。
砼试件取样及养生条件应与梁体砼相符，梁体预制时应注意伸缩缝、泄水孔、防撞墙等钢筋及
