31.2m+12.78m+17.79m钢箱梁人行天桥施工图（CAD图+计算书）

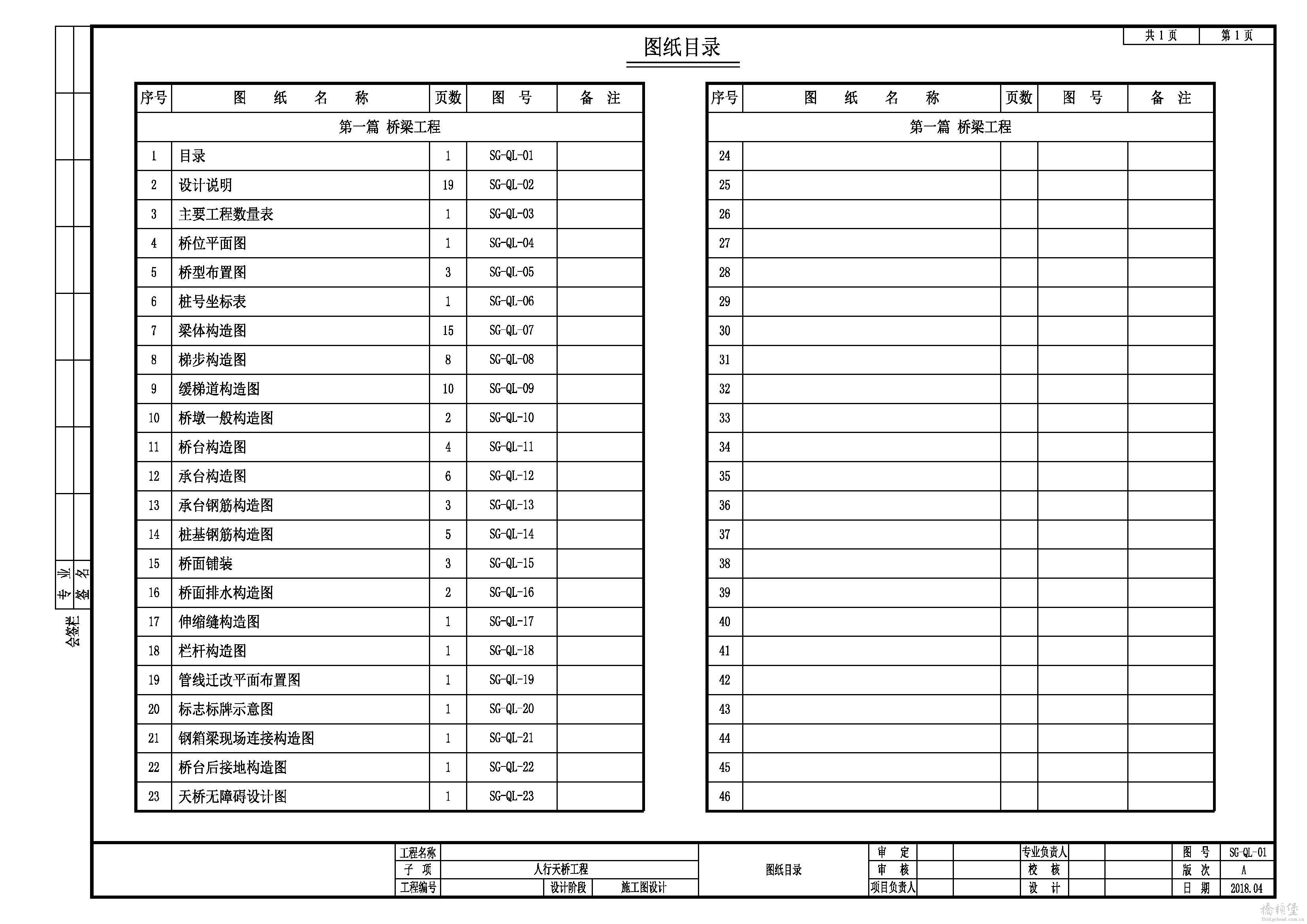

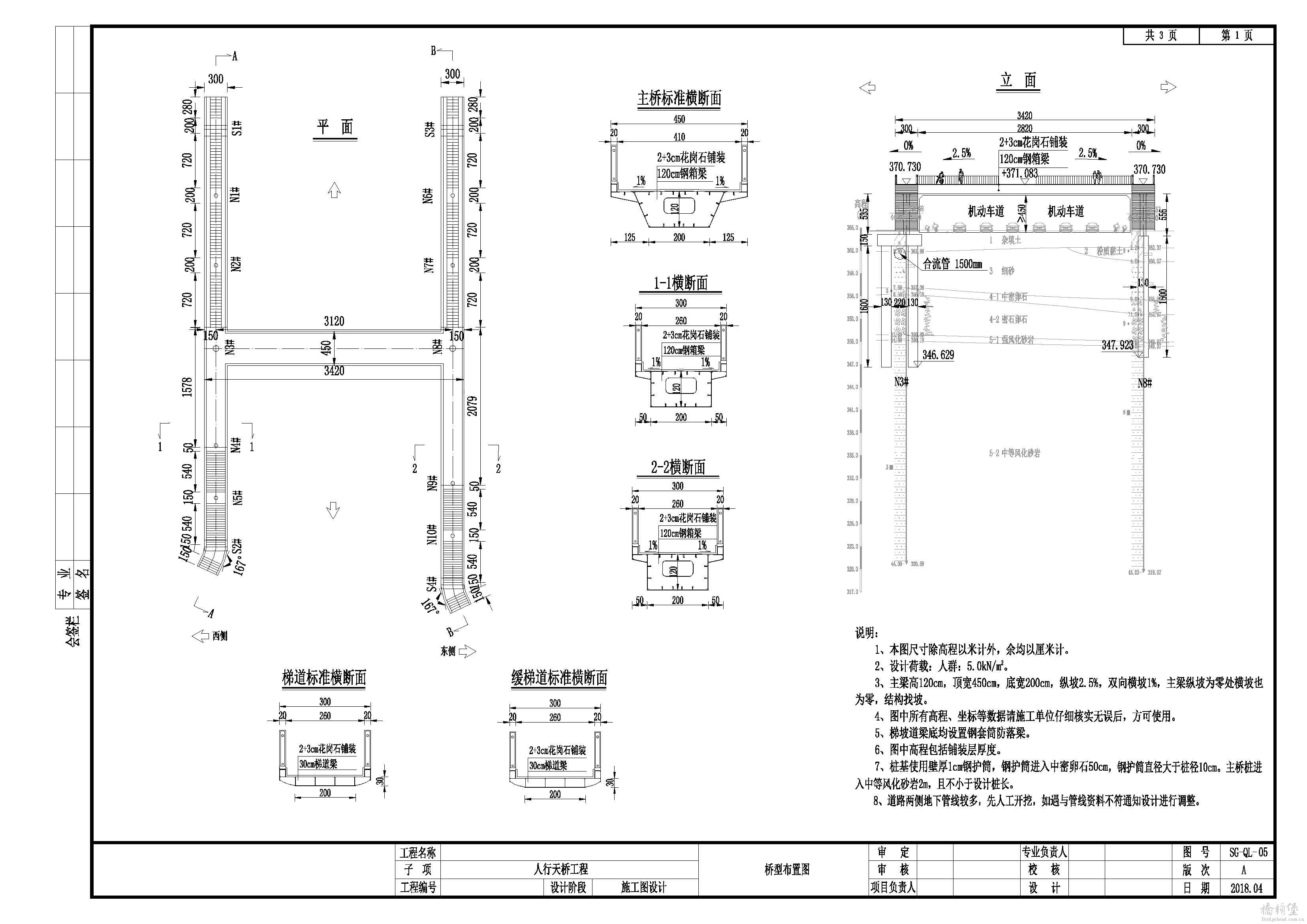

人行天桥主桥跨度31.2m(宽4.5m)+12.78m(宽3.0m)+17.79m(宽3.0m)；坡比1：2梯步长度15.8+15.58m，梯步宽度为3.0m；坡比1：4缓梯道长度30.9+30.9m，缓梯道宽度为3.0m。

人行天桥上部结构主桥和梯坡道均采用钢箱梁，主桥为等高斜腹式连续钢箱梁结构，梁端悬臂长度1.25m。主梁跨径31.2m，梁高1.2m。主梁4.5m宽，梁体为斜腹板，顶板宽4.5m，底板宽2.0米；均采用Q345C钢材。顶板厚12mm，底板厚16mm，翼缘加劲板厚10mm，腹板加劲肋厚10mm，顶板纵加劲肋厚12mm，底板纵向加劲肋厚12mm，横隔板厚12mm。采用固接桥墩和增设钢套筒的方式防落梁。

主梁分节段预制，并于现场吊装焊接。

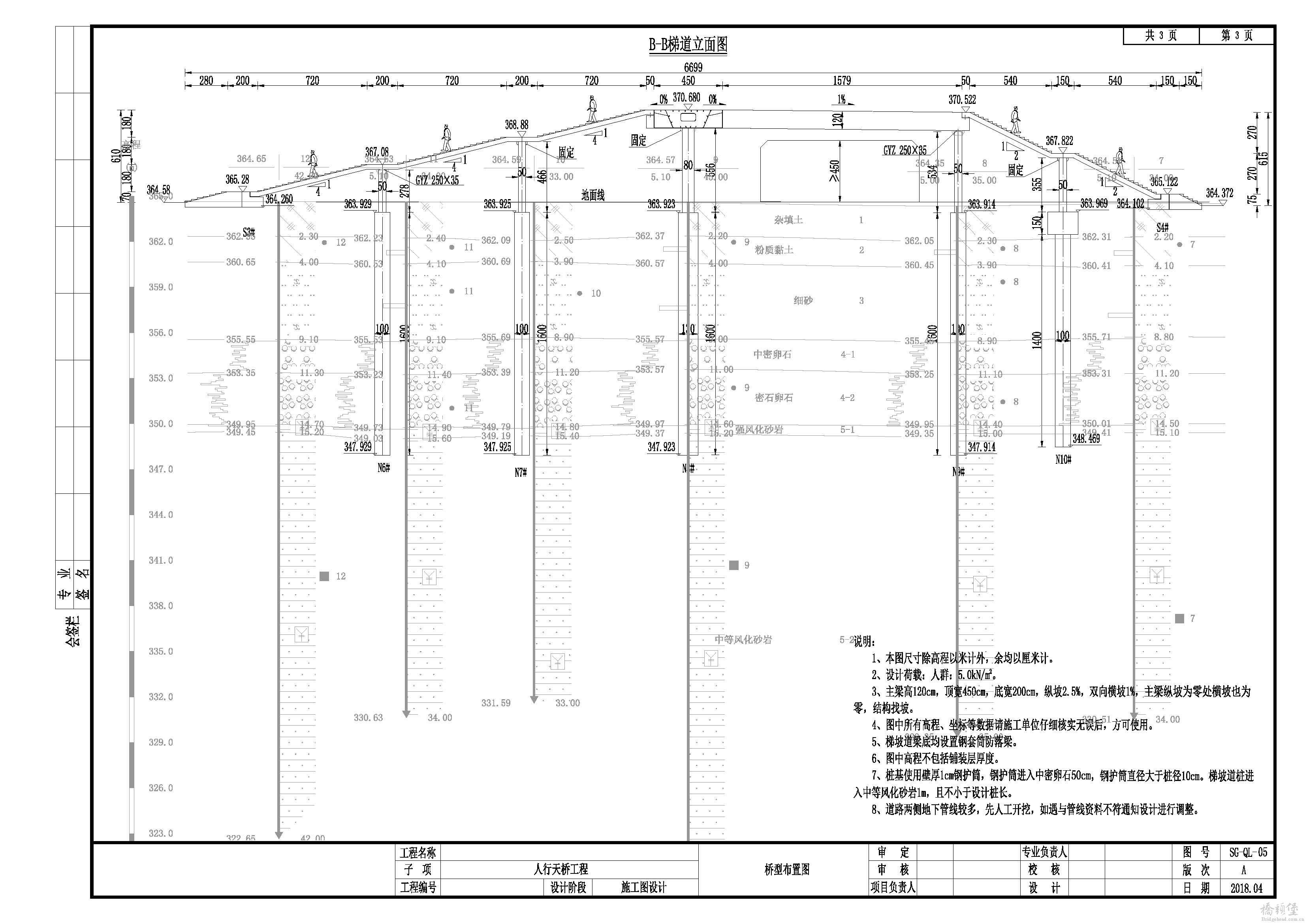

桥墩为钢管混凝土结构，主桥桥墩采用D80cm，梯步（坡道）桥墩采用D50cm。桥墩与基础均采用法兰连接，连接方式为工厂预制，现场焊接。

主桥桥墩基础为直径130cm桩基，梯步与缓梯道桥墩基础为直径100cm桩基。桩基使用壁厚1cm钢护筒，钢护筒进入中密卵石50cm，钢护筒直径大于桩径10cm。

主梁与梯步（坡道）连接

采用牛腿支承梯步（坡道）。在主梁梁端支承处设置201cm宽暗横梁（桥横向贯通），并向外伸出40cm的牛腿，布置2个橡胶支座支承，支座间距150cm。
