[原创] 23.2m+23.2m钢箱梁人行天桥施工图(CAD图+计算书)

  [复制链接]
Cchen 发表于 2019-6-13 12:10:27 | 显示全部楼层 |阅读模式
  • 结构体系 : 其它
  • 跨径 : <50
  • 工法: 起重吊
  • 功能 : 人行桥
  • 材料 :
  • 图别: 施工图
  • 信息详情

    马上注册,结识更多同行,享用更多资源!

    您需要 登录 才可以下载或查看,没有帐号?注册

    x

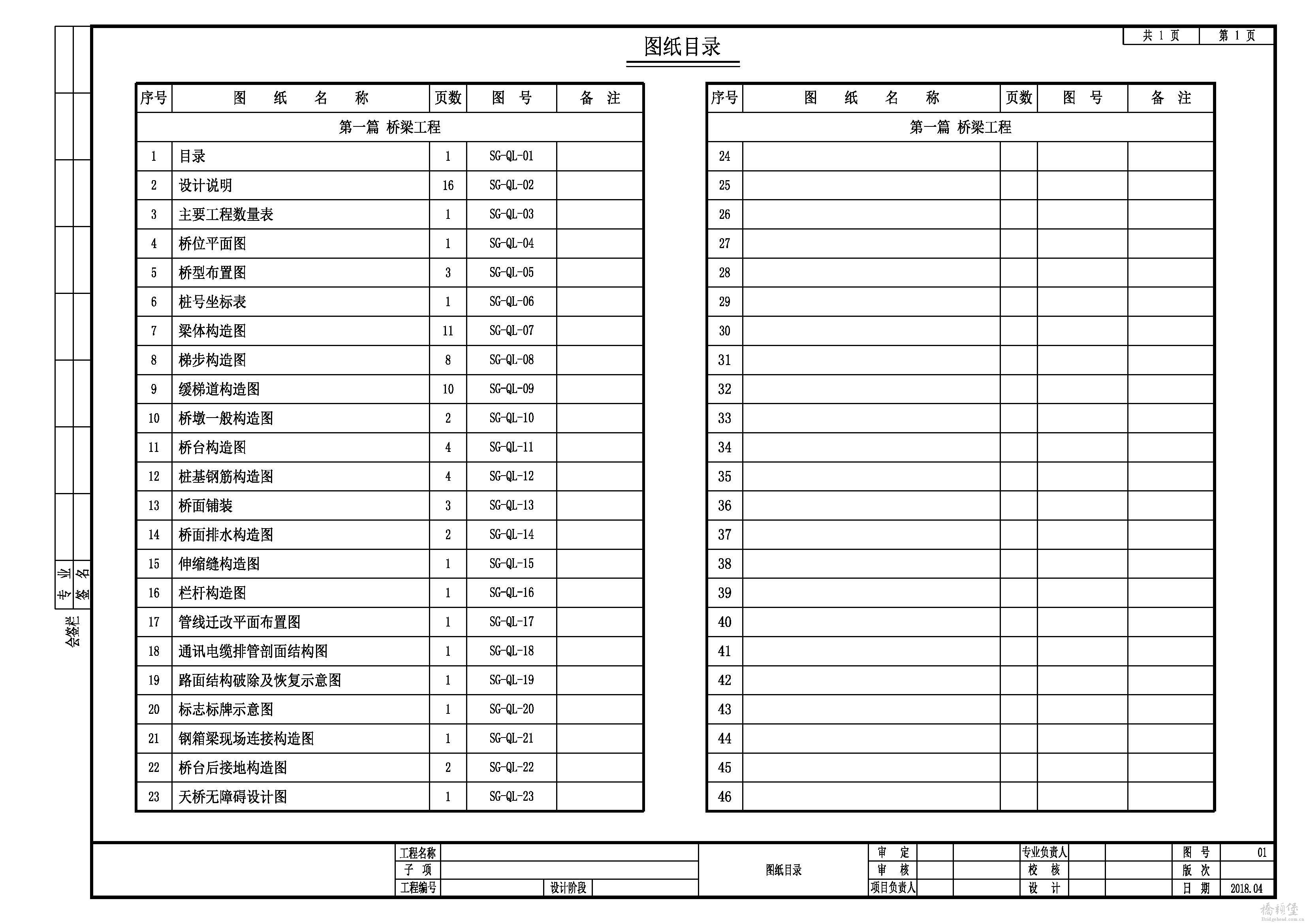

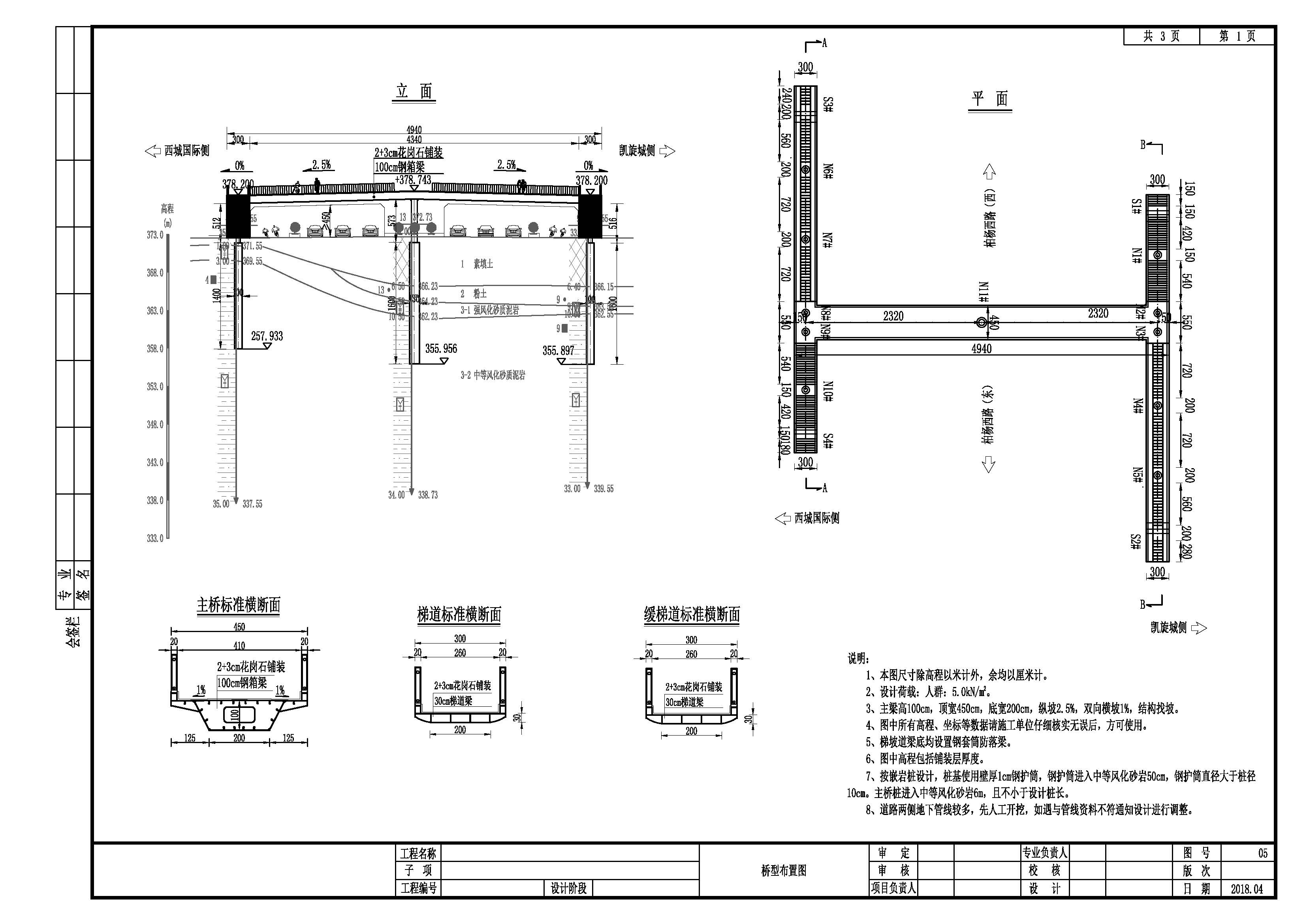

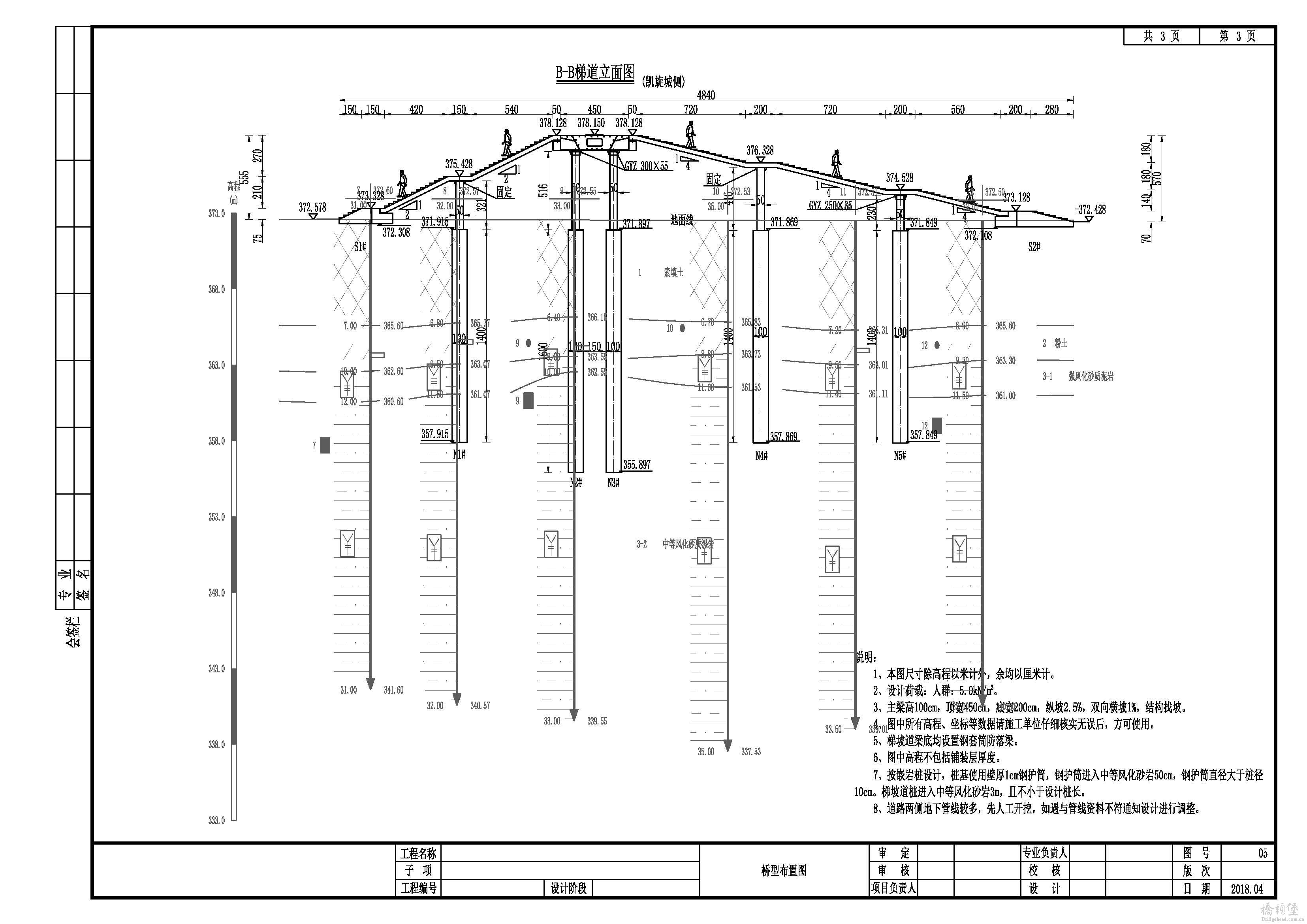

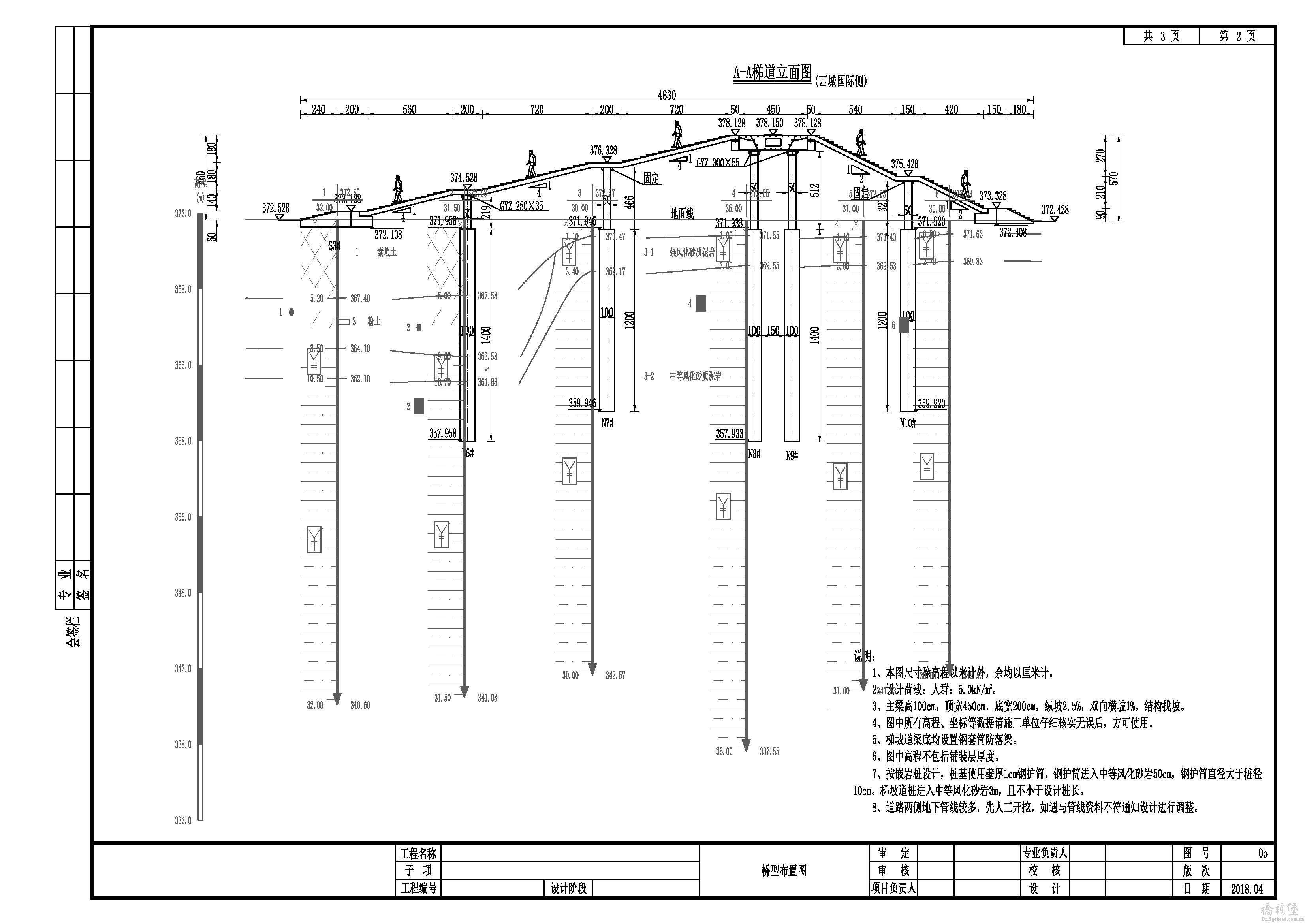

    人行天桥主桥总长49.4m,宽度4.5m;坡比1:2梯步长度14.9+14.6m,梯步宽度为3.0m;坡比1:4缓梯道长度28.9+29.3m,缓梯道宽度为3.0m。
    人行天桥上部结构主桥和梯坡道均采用钢箱梁,主桥为等高斜腹式连续钢箱梁结构,梁端悬臂长度1.25m。主梁跨径23.2m+23.2m,梁高1.0m。主梁4.5m宽,梁体为斜腹板,顶板宽4.5m,底板宽2.0米;均采用Q345C钢材。顶板厚12mm,底板厚16mm,翼缘加劲板厚10mm,腹板加劲肋厚10mm,顶板纵加劲肋厚12mm,底板纵向加劲肋厚12mm,横隔板厚12mm。采用固接桥墩和增设钢套筒的方式防落梁。
    桥墩为钢管混凝土结构,主桥双柱墩及梯步(坡道)为D50cm,主桥中间独柱墩为80cm。桥墩与基础均采用法兰连接,连接方式为工厂预制,现场焊接。
    主桥、梯步与缓梯道50cm桥墩基础为直径100cm桩基,主桥80cm桥墩基础为直径130cm桩基。桩基使用壁厚1cm钢护筒,钢护筒进入中等风化砂岩50cm,钢护筒直径大于桩径10cm。
    采用牛腿支承梯步(坡道)。在主梁梁端支承处设置201cm宽暗横梁(桥横向贯通),并向外伸出40cm的牛腿,布置2个橡胶支座支承,支座间距150cm。
    更多图片 小图 大图
    组图打开中,请稍候......

    23.2m+23.2m钢箱梁人行天桥施工图(CAD图+计算书).rar

    7.72 MB, 下载次数: 74

    售价: 3 元堡币  [记录]

    精彩评论2

    thxok 发表于 2019-6-14 08:24:40 | 显示全部楼层
    比较完整的一套图,谢谢分享。

    jianghongm... 发表于 2019-6-19 19:49:40 | 显示全部楼层
    不错不错,楼主辛苦了!!
