[拱式桥] 42m景观蝶型拱桥施工图(含结构计算书)

  [复制链接]
Cchen 发表于 2019-6-12 12:18:09 | 显示全部楼层 |阅读模式
  • 结构体系 : 拱桥 » 中承式
  • 跨径 : <50
  • 工法: 其它
  • 功能 : 景观桥
  • 材料 :
  • 图别: 施工图
  • 信息详情

    马上注册,结识更多同行,享用更多资源!

    您需要 登录 才可以下载或查看,没有帐号?注册

    x
    本帖最后由 Cchen 于 2019-6-12 14:39 编辑

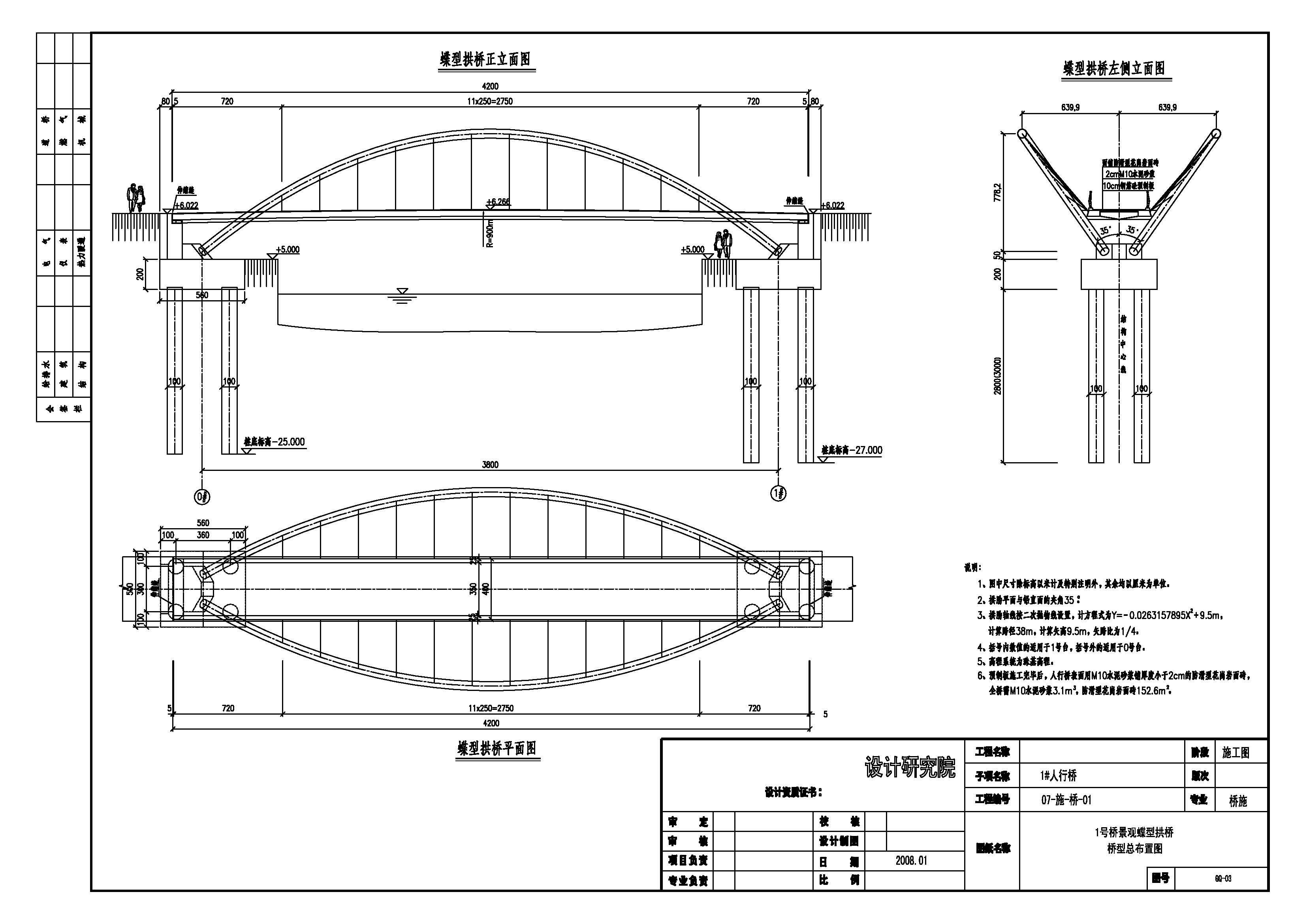

           本桥采用蝶型拱桥方案,计算跨径为38米。两片拱肋钢管向外倾斜35°,拱轴线采用二次抛物线,在拱肋自身平面内矢高9.5m,矢跨比1/4。钢管采用厚14mm的钢板通过直缝卷制而成。加劲梁采用边主梁的构造型式,梁截面高400mm,宽750~864.9mm,采用14mm厚的钢板焊接而成。在加劲梁与拱肋相交处,通过强大的横梁连接。横梁高600mm,顶、底板厚16mm,腹板厚20mm。在拱肋内部与横梁顶、底板对应的位置,采用与顶、底板等厚的钢板进行加劲。两片边主梁之间通过工字型截面小横梁连接,小横梁上铺筑钢筋混凝土桥面板。吊杆采用由环氧树脂防护钢绞线,每根吊杆由一束钢绞线构成。
           拱肋、加劲梁均采用Q345qC级钢材。吊杆采用抗拉设计强度为fpk=1860MPa,弹性模量Ep=1.95x105MPa,Φs=15.24mm的高强度低松弛的钢绞线。
           桥面板采用10cm厚钢筋混凝土预制板,为便于施工,桥面板采用分块预制铺筑。人行道区域表面铺厚度不大于20mm防滑型花岗岩面砖。

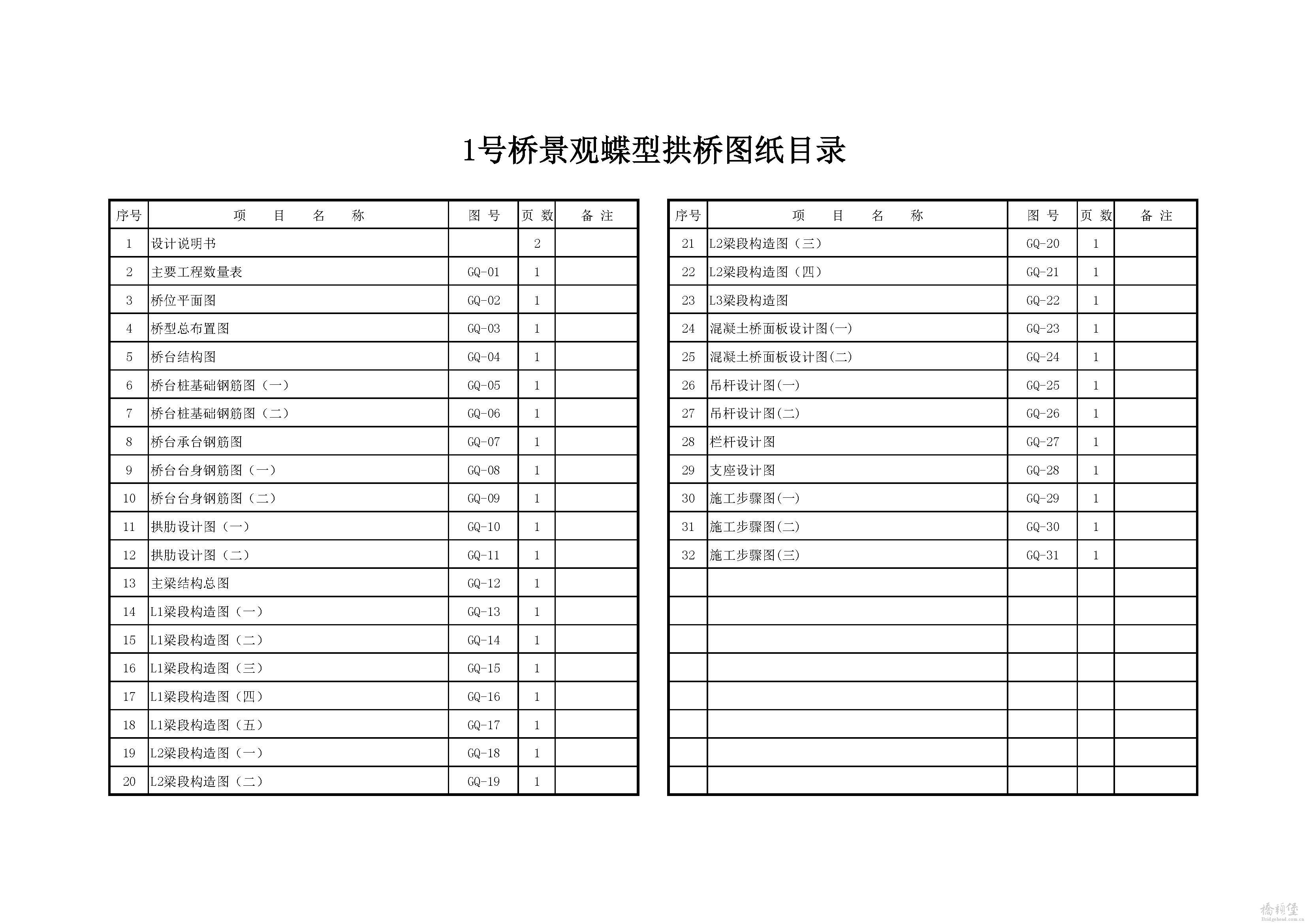

    42m景观蝶型拱桥施工图(含结构计算书).rar

    15.39 MB, 下载次数: 93

    售价: 3 元堡币  [记录]
