地震反应作用下结构位移为单调递增函数

yiyidesohu 发表于 2016-10-12 20:01:55 | 显示全部楼层 | 阅读模式
在ANSYS软件中进行斜拉桥的时程分析,提取0~5s间隔为0.02s的EL-Centro地震波进行试算,仅仅考虑竖向地震作用,调幅后的时程曲线如下图所示:% w7 o* A: @+ q/ J9 B8 u, `
12.jpg * d& t2 v+ y3 k0 k3 D; Z5 B6 W
地震分析部分命令流如下:
# i5 c* l5 z4 B" s, A: Y5 E# o" rantype,trans
9 S* ]9 Q) b6 V8 Ktrnopt,full; P4 c7 x. o9 M# K, i
dmprat,0.05% a# z5 V9 |! X6 l
*do,i,1,250,1
6 _; m. W# K3 {6 @9 btime,i*0.021 ~1 x6 p' {. t/ t7 U; f5 _3 [
acel,x(i),y(i),z(i)
, }5 e4 n, t8 Xallsel,all. v, O2 ?* m6 ?
solve
( t, E% O+ D1 T/ Z$ N6 c  W*endo
3 j' C$ T* d8 F. T6 ~) `8 ~但是最终求解结果中跨中主梁位移时程曲线如下图所示:" b+ M( u' o/ W' X7 K
( ]! s; w9 f; _; I) ?1 L/ ?! e是什么问题呢?上挠一直在增加,是什么原因呢?谢谢您的支点!
, r% H2 Y; b( P7 w; e' A
精彩评论倒序浏览

7947查看3评论

damaxia 发表于 2016-10-13 11:14:01
这不是共振了不

点评

您的意思是结构的特征周期(固有周期)等于使用的地震波的特征周期?而通过模态分析,结构的一阶频率约为0.2Hz,并且经过查阅相关的文献,大跨径斜拉桥通常就在这个频率范之内。而最常规的EL-centro地震波T=2pi*EPV/  详情 回复 发表于 2016-10-14 08:07
举报 回复
yiyidesohu 发表于 2016-10-14 08:07:59
damaxia 发表于 2016-10-13 11:14
, u1 h- E9 C2 F3 \0 z) z! M- N! E这不是共振了不

% W' L+ Z! [& \4 T: b您的意思是结构的特征周期(固有周期)等于使用的地震波的特征周期?而通过模态分析,结构的一阶频率约为0.2Hz,并且经过查阅相关的文献,大跨径斜拉桥通常就在这个频率范之内。而最常规的EL-centro地震波T=2pi*EPV/EPA,经计算为0.215s,f=5Hz两个频率数据不重合啊
举报 回复
yiyidesohu 发表于 2016-10-17 18:05:46

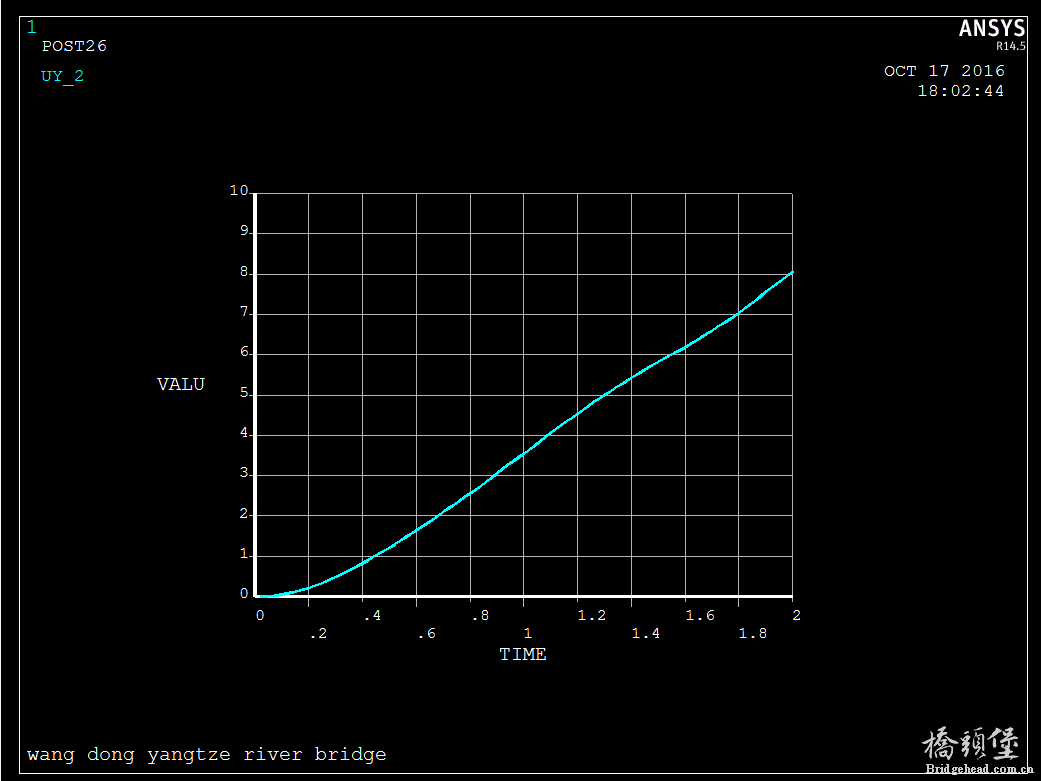

使用塔夫特Traft地震波分时候,同样出现计算结果不收敛的情况,如下图
+ @# X; U0 K* K0 J% O/ G( m 1.jpg
# N- R- T0 B4 J6 o/ K. e2 F6 M/ l则计算结果不收敛?是什么原因呢?
举报 回复
