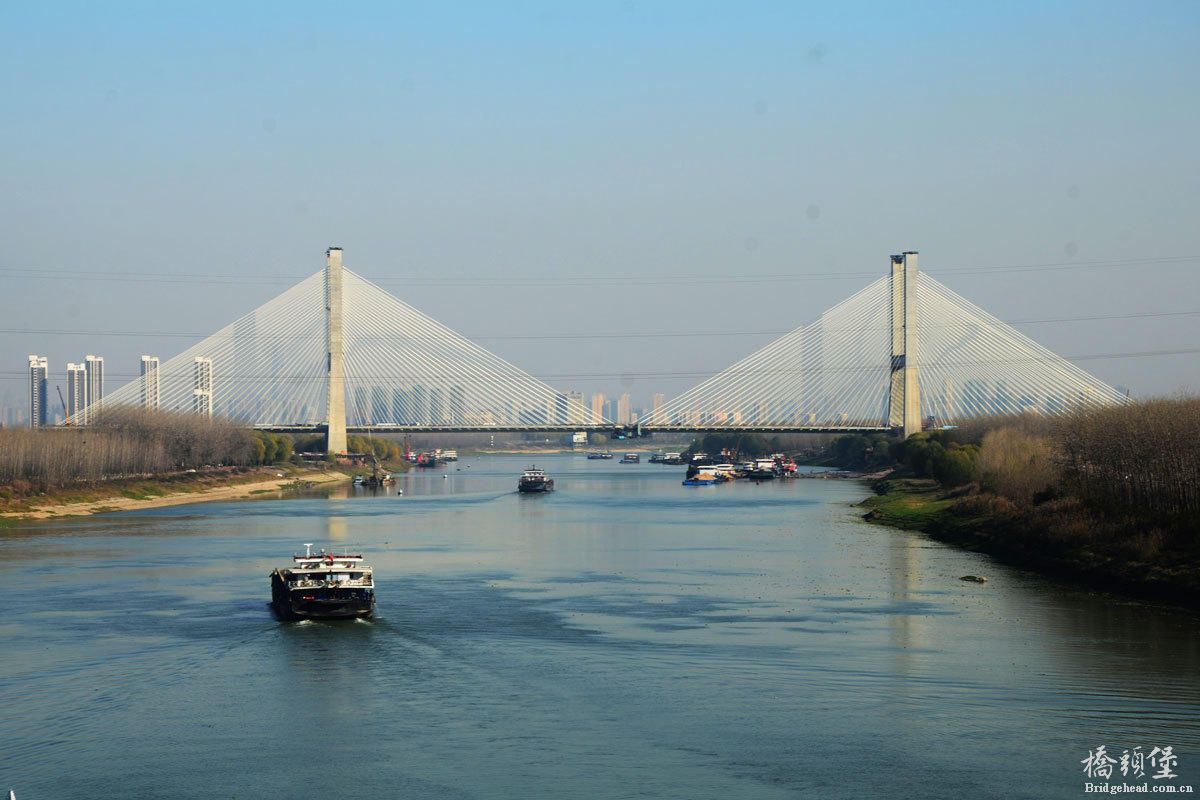

武汉西四环汉江大桥（77+100+360+100+77）m砼斜拉桥

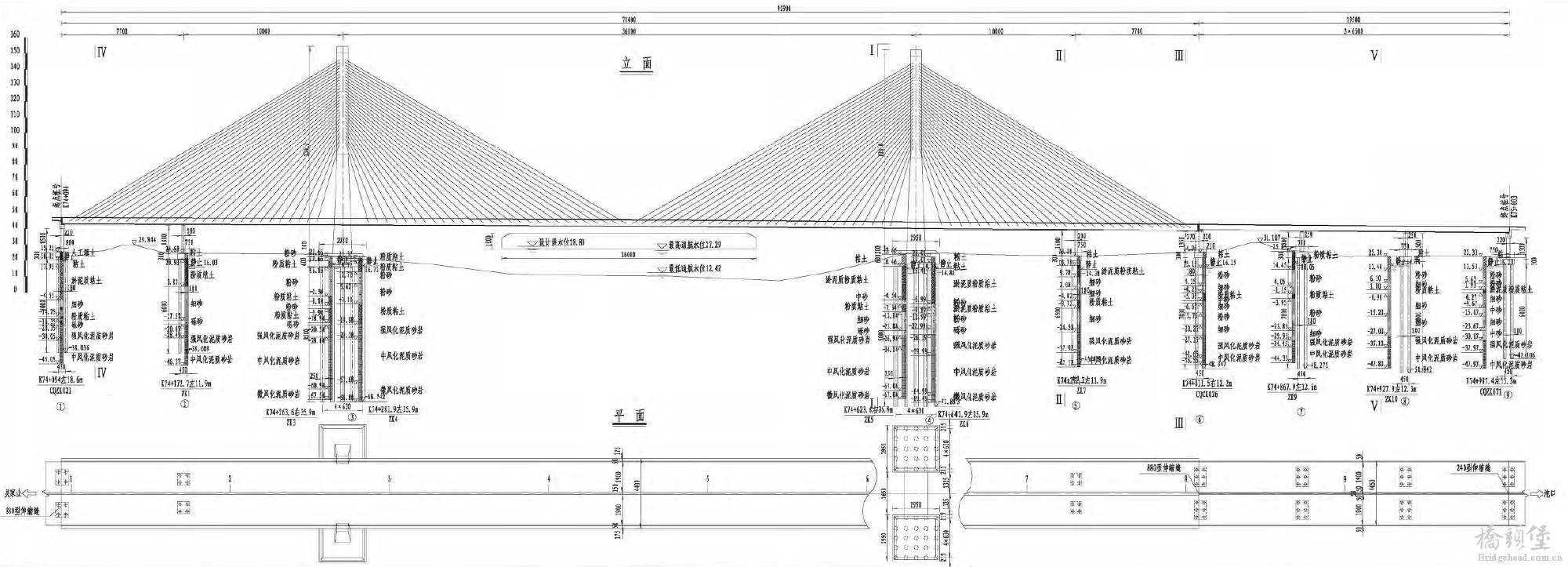

桥型布置：主桥为（77+100+360+100+77）m双塔预应力混凝土斜拉桥，主梁采用预应力砼边箱梁断面，索塔采用“H"型索塔，群桩基础。引桥采用（3x65）m现浇箱梁。

主桥上用前支点挂籃悬浇施工：主塔采用滑模或爬模施工。
pdf版施工图，缺设计说明。
据了解，汉江特大桥全长909米，北起东西湖鱼门村，南接蔡区胡家台，设计标准为双向八车道高速公路，设计时速100公里/小时。
混凝土箱梁采用的牵索挂篮重达280吨，规模为国内之最；主跨360米，是千里汉江之上主跨最大的桥梁；主桥面总宽43.6米，为世界同类型桥梁之最。

看截图好像是PDF格式的，不知楼主的图纸是什么格式？如果是cad格式，便好！

http://www.bridgehead.com.cn/thread-58869-1-1.html您好，我看到您做斜拉桥的工程，冒昧请教一下调索的问题，谢谢您百忙之中的指点~

好的，下载看看

图纸缺失很多啊，主梁部分基本没有

期待楼主能上传一份完整的图纸。

这个桥的特点是主梁最宽，希望楼主能上传主梁的图。
