异性天桥MIDAS模型

ghs 发表于 2013-7-30 20:06:29 | 显示全部楼层 | 阅读模式

模型土木

模型土木

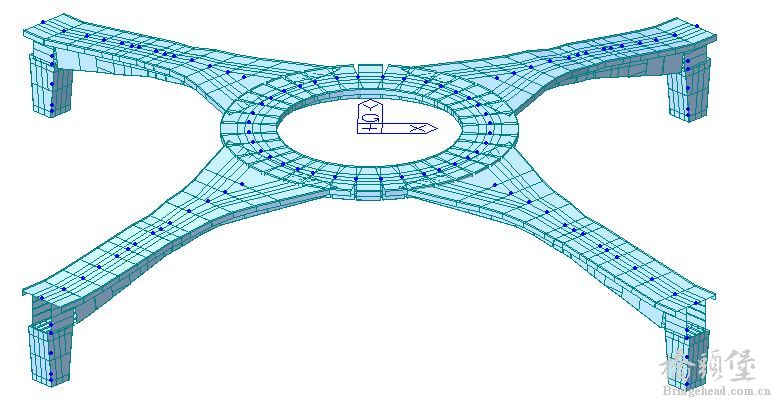

. Y" ^" W7 @& V- U6 z异形人行天桥模型,该天桥包括四个爬道和一个环道 ,爬道和环道分别采用公用节点和刚性连接进行结构复算。
2 e8 z& T3 G" L4 ]

刚接和公用节点模型.rar

77.58 KB, 下载次数: 47

售价: 5 元堡币  [记录]

模型

评分

参与人数 1堡币 +3 收起 理由
wangweiloving + 3 很给力!

查看全部评分

精彩评论倒序浏览

1.5万查看15评论

cjcc 发表于 2017-4-16 19:39:11
有几个问题值得探讨:
: B9 B/ Y# d' f& E# _! p, }8 g. y1、变截面建模时加劲肋是否有必要建进去,建进去会有点不对应的问题,模型生成出来是乱的;
8 _$ o5 j7 Q# s+ H2 q0 V: r$ g0 @2、是否研究过桥墩位置刚臂连接的不同形式,比如竖直(在桥墩顶再设置一个点,竖向连接)还是倾斜(目前的状态)对结果有什么影响。
( q9 B; f2 H5 e- }- n' c( S# i1 G3、自振频率问题是如何考虑的?计算冲击系数的时候用的是1hz,最终实桥如果不满足规范“”不小于3hz”的要求是否加了阻尼器来解决人行走时振动大的问题?
. g5 `) H& m, W) V4、中央环装结构的风力加载有两个方向是如何考虑的,风向玫瑰图中的主要风向?: B/ q  B$ r; k" {8 W+ Z
5、桥墩柱脚是采用铰接?是怎么实现的。球铰?
2 O6 p  ~, U$ o8 ]6、模型中由于采用的是数值导入的截面,建议选择FEM和方程这两个选项中的FEM,这样程序可以自动计算剪切面积。也就是ASy和ASz。2 K" Z+ K+ Z9 y) ^
暂时想到这些问题,欢迎大家探讨。
举报 回复
壞傢伙 发表于 2013-7-30 20:48:05
看着很牛,可惜太贵了~~~
举报 回复
BDesigner 发表于 2013-7-31 08:26:59
挺不错的哈,很帅气。有没有配套的图纸哈。
举报 回复
343130071 发表于 2013-7-31 11:10:52
你用初等梁单元能算得准确吗
举报 回复
ghs 发表于 2013-7-31 16:58:42
343130071 发表于 2013-7-31 11:10% @& M9 f& j; G' d" d* q) a  u
你用初等梁单元能算得准确吗
- h4 d' f5 p# z. P% m
这个桥也采用TDV进行了结构复算,采用板单元进行了局部分析,并对桥梁做了荷载试验。
举报 回复
yanzitongx... 发表于 2013-8-5 19:46:00
下次能不能便宜点
举报 回复
ghs 发表于 2013-8-5 20:53:01
yanzitongxue 发表于 2013-8-5 19:46
4 F8 c: n6 Y+ Q, k下次能不能便宜点
* `+ a2 v7 k3 z& T/ z- O4 ?' O) x$ v
这个模型比较好,试验了,可以直接问我要啊,燕子同学。
3 u) q- J* ?/ z" D. p
举报 回复
wangweilov... 发表于 2014-4-9 15:58:32
ghs 发表于 2013-7-31 16:58
5 j* i5 ?$ j6 X5 o9 ^这个桥也采用TDV进行了结构复算,采用板单元进行了局部分析,并对桥梁做了荷载试验。

$ P$ s( `4 K, d: Y+ [2 S; S& K7 H可否共享用作荷载试验的理论计算模型啊??
举报 回复
ghs 发表于 2014-4-9 21:10:00
wangweiloving 发表于 2014-4-9 15:58
# \  k. ?: h: Z3 R1 N1 r可否共享用作荷载试验的理论计算模型啊??

  l1 X0 ?4 c( Z' j4 D这个模型就是做荷载试验的计算模型,水平有限,不是特别好,希望可以对你有所帮助。
举报 回复
ALU 发表于 2017-4-14 11:02:17
环道外缘没有连在一起影响大吗?
举报 回复
草帽将军... 发表于 2017-4-21 16:47:12
楼主不易 好东西可以一起学习
举报 回复
chester 发表于 2017-8-9 16:59:49
好东西。等我有钱了下载学习 T_T
举报 回复
chester 发表于 2017-8-25 11:06:26
本帖最后由 chester 于 2017-8-25 11:07 编辑
0 b8 K1 v" F$ y: E+ u# Y; l4 ?5 a3 \! [/ |! I8 a4 Z* b& q% x% R7 v
最近准备干天桥的活,正在学习阶段
举报 回复
