常用的几种分离式立交桥

civilqiaot... · 发表于 2023-5-16 18:10:04

本帖最后由 civilqiaotoubao 于 2023-5-18 09:05 编辑

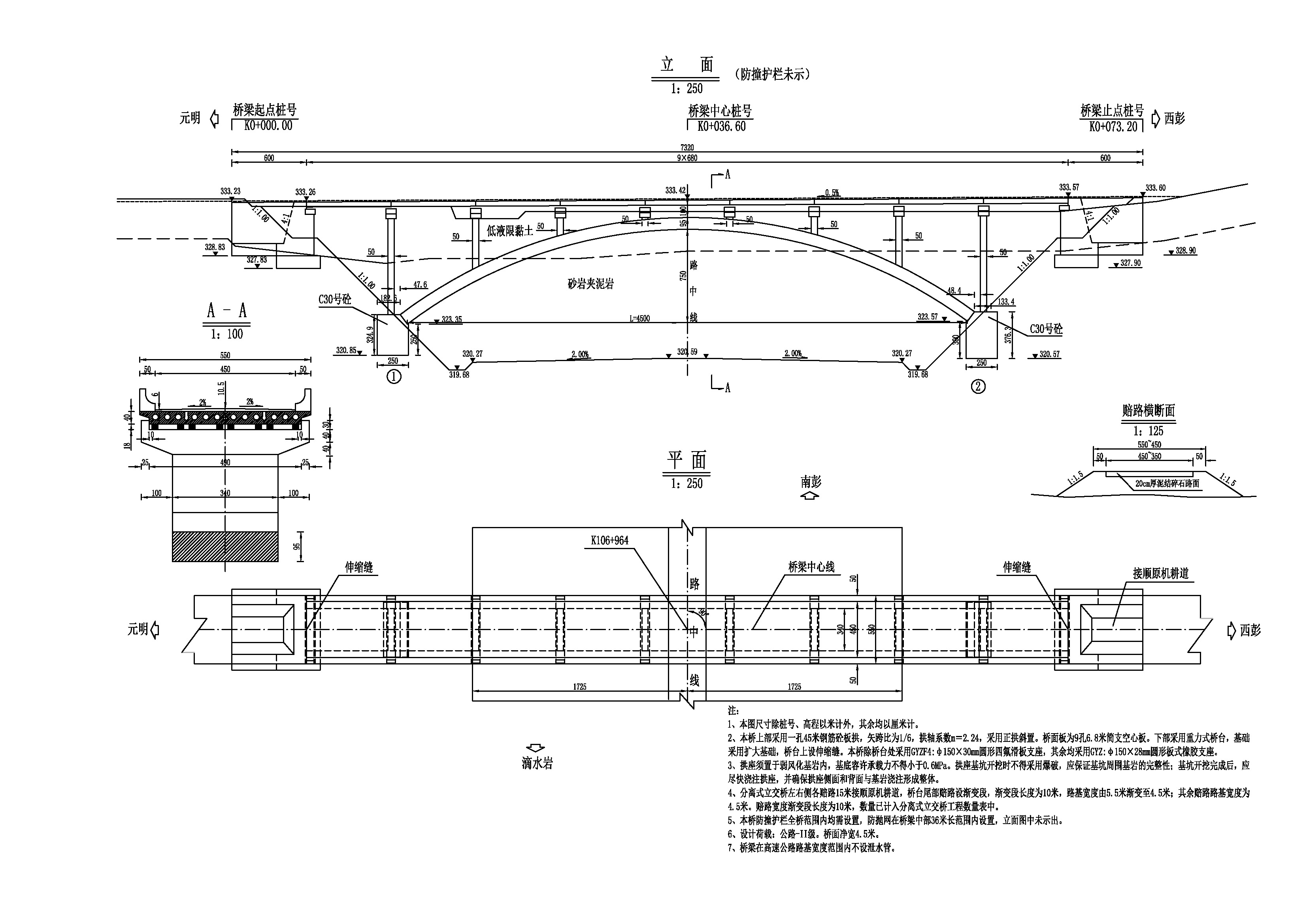

本桥上部采用一孔45米钢筋砼板拱，矢跨比为1/6，拱轴系数m＝2.24，采用正拱斜置。桥面板为9孔6.8米简支空心板。下部采用重力式桥台，基础采用扩大基础，桥台上设伸缩缝。本桥除桥台处采用GYZF4:φ150×30mm圆形四氟滑板支座，其余均采用GYZ:φ150×28mm圆形板式橡胶支座。
拱座须置于弱风化基岩内，基底容许承载力不得小于0.6MPa。拱座基坑开挖时不得采用爆破，应保证基坑周围基岩的完整性；基坑开挖完成后，应尽快浇注拱座，并确保拱座侧面和背面与基岩浇注形成整体。分离式立交桥左右侧各赔路15米接顺原机耕道，桥台尾部赔路设渐变段，渐变段长度为10米，路基宽度由5.5米渐变至4.5米；其余赔路路基宽度为4.5米。
设计荷载：公路-II级。桥面净宽4.5米。桥梁在高速公路路基宽度范围内不设泄水管。
