在用midas计算一斜桥出现的一些问题

50m简支梁，斜交25度，采用midas梁格法进行分析，发现了以下一些问题，望高手请教：
1）在自重作用下，未张拉预应力，钝角处的反力均比锐角处大，按正常理解是没问题的，但是把预应力张拉后，发现支反力分配均匀，甚至出现锐角处反而比钝角处大，是否因为横梁使得反力重新分配？
2）两纵向边梁格大概在1/4处均出现较大拉应力，是横向弯矩导致的，这又是为何？

1、你的梁格模型采用正交梁格吧，端部横梁处理和边梁的处理有点反常
2、端部横梁添加后会对支反力分配有影响，注意下支座处是否有拉应力就可以了。估计是和你模型端部模拟有关。
3、对于斜交构件其跨中最大弯矩有向钝角区偏移的倾向。

hfyb0001 发表于 2012-8-27 14:56


登录/注册后可看大图

1、你的梁格模型采用正交梁格吧，端部横梁处理和边梁的处理有点反常
2、端部横梁添加后会对支反力分配有影 ...

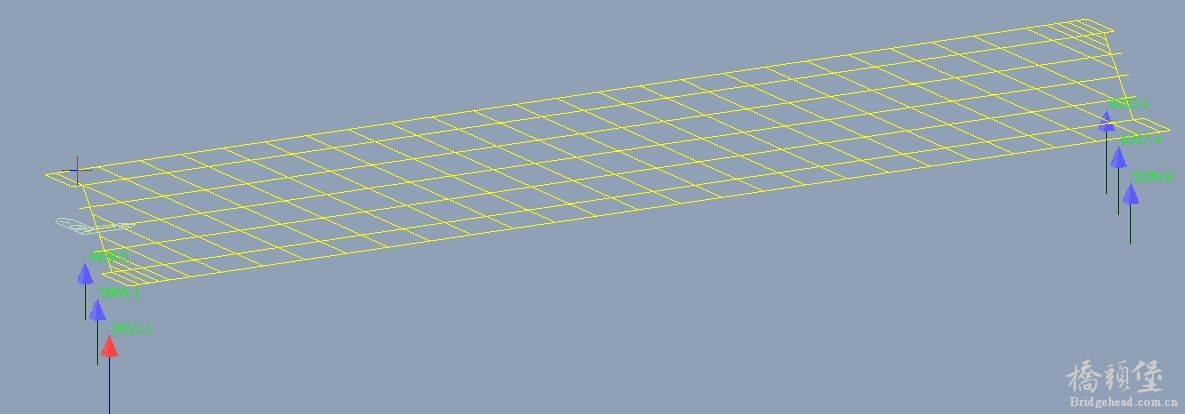

采用的是正交梁格
并未出现拉支座

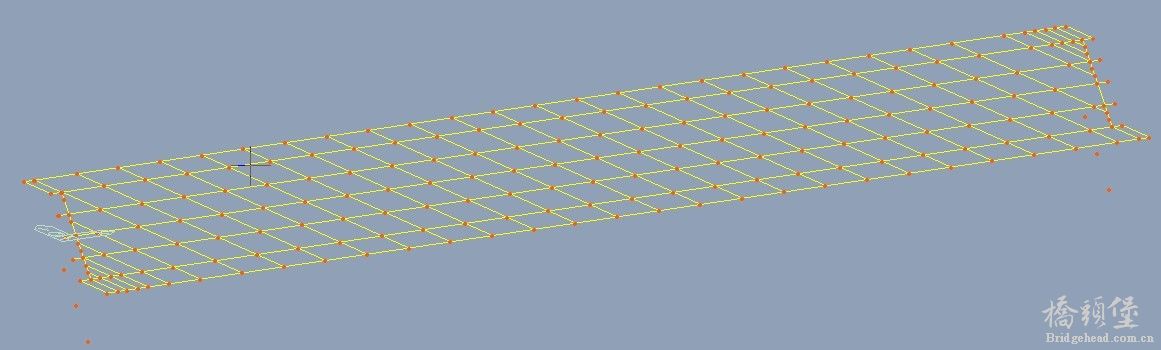

由于采用正交梁格，在锐角处的虚拟横梁和端横梁连接，可能是因为这样连接导致异常，但是对这样的桥梁模型，应如何处理？

倘若模型不对，那势必会对支反力产生影响，包括支座选择，盖梁的配筋。

看你的实体横板是斜布还是正布，横梁的布置必须要和实际布置方向一致

hfyb0001 发表于 2012-8-27 15:16


登录/注册后可看大图

看你的实体横板是斜布还是正布，横梁的布置必须要和实际布置方向一致

端横梁就是斜的，虚拟横梁是正布

应该都做成斜布的
