30m连续小箱梁08标准图普通钢筋问题

ldxzy · 发表于 2011-8-24 23:36:41

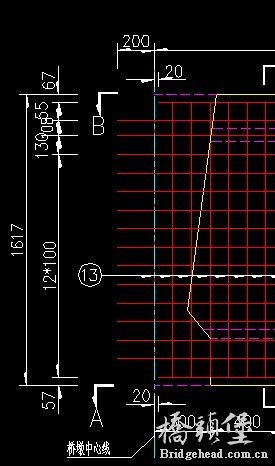

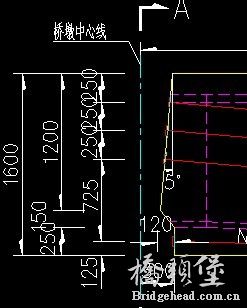

上面那张是普通钢筋配筋图，下面的是预应力刚束图，为什么上面的图中梁高是1617mm？30m小箱梁梁高是1600mm的。就是不明白多的17mm是哪。求教！

shekarry · 发表于 2011-8-25 08:13:49

因为箱梁是构造找坡，1600是箱梁“中线”的高度，1617应该是腹板处的高度，楼主可以根据横坡简单计算一下

cjcc · 发表于 2011-8-25 12:33:18

应该是腹板中心线位置处斜向长度

lyb328001 · 发表于 2011-8-25 17:50:23

找坡的问题，如上

gy0926 · 发表于 2011-8-26 08:37:10

不是斜向长度，而是横坡高的地方对应腹板中心线处顶板到底板的垂直距离

zwy5253998 · 发表于 2011-8-26 09:54:03

同意2楼得看法。。。。

yz_yuhang · 发表于 2011-11-4 17:05:49

就是一个横坡问题！

陌上花开... · 发表于 2012-1-7 23:26:39

从箱梁一般构造图断面图B-B C-C断面能看出来标准图上是2%的横坡同一片梁左侧右侧翼缘板到梁底的距离是不等的 160+-2%*120
同一片梁左右侧腹板高度也不一样
