征求平面双圆弧曲线空腹式上承式7连拱桥意见

# j" k' T/ w% H$ @' [5 w; Y

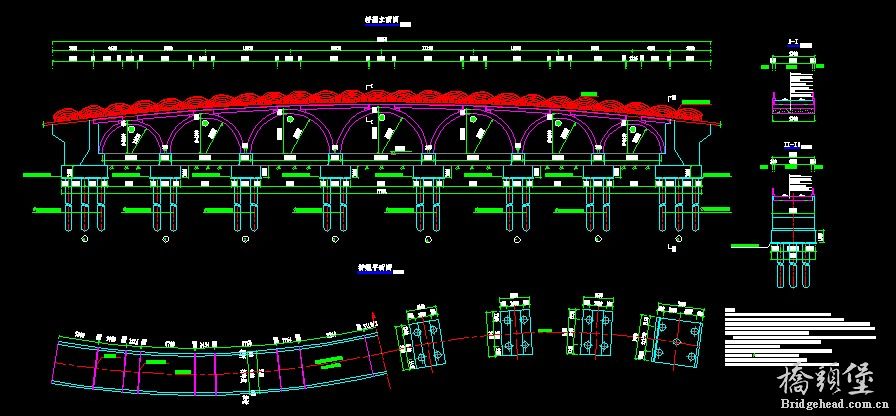

3 p1 u+ H; n$ h本人最近在做一个七联式拱桥，现在正在出方案阶段，由于此拱桥处于双平面圆弧曲线上，拱板受力、设计及其施工均较为复杂，经过多次协调，业主不同意修改道路平面，只能按照原方案进行，由于业主要求空腹式，因此拱与拱以及上上部结构整体现浇板之间形成漏空的倒三角形式，形状类似于叠拱，上部结构为了结构受力明确，采用简支连续现浇板结构，拱顶浇筑凸型垫墙，以便搭接两侧现浇梁以及限制板梁纵向移位，板梁标准跨径分别为：3.5m、6.8m、7.8m、8.3m，梁高均为450mm，因纵坡较大，板梁底均设置楔形块。   板拱净跨径L=7.1m、8.6m、9.6m、10.0m钢筋混凝土半圆板拱，矢跨比f=1/2,拱圈厚度分别为D=45cm、50cm、55cm、60cm。整个桥面连续，两侧桥台处设置伸缩缝，桥台采用框架式结构。此方案本人最担心的是拱脚的受力于变形，一般在实腹式中在拱脚处均设置浆砌片石护拱，可此方案考虑景观效果不太可能实现护拱，不知道如何处理。还有两拱脚间距为20公分，不知是否过小，以及因两侧拱半径不同，水平力在承台处不易抵消，不知拱座在徐变作用下，会产生变形，如何处理。目前正在用midas建立平面杆系模型分析受力，希望大家能帮我多提点意见以及我没有发现的问题。谢谢大家了！如果大家看不清楚，我把CAD已经上传，大家可以仔细看看此方案是否可行。
" E0 e  x/ a0 b& J  O! j
- V' Z, v! t9 |; ^' z/ X  ~ 湖州拱桥方案.rar (475.28 KB, 下载次数: 134)

2011-8-10 21:35 上传

点击文件名下载附件

' F9 I3 p) k" f/ `. o4 n% b) q

没有人可以提提意见吗？

感觉拱脚间距过小，平面线形很不利！整体中间拱再放大些

lyb328001 发表于 2011-8-11 12:26

7 H. i1 `' m* X3 @1 [5 X
登录/注册后可看大图

1 J" p! b1 K' F: p( C- [感觉拱脚间距过小，平面线形很不利！整体中间拱再放大些

恩，说的没有错，的确拱脚间距比较小，也是我一直比较担心的。我打算改为40公分。还有拱脚护拱在空腹式中改如何处理呢？

我感觉至少应该填起来一部分，不能全空。
2 O: U& k  a& ]! ~+ L* D8 V填筑起来2米高试试！

期待你的midas模型！
  ~1 r6 u0 l- ^- ?% Z- m5 \3 X

就你现在这个图来看，你直接把你的拱全部弄成半圆拱，这样基本上没有水平推力，其次你担心拱脚受力，那可根据受力适当加大截面厚度来抵抗，最后一点建议，你这个拱上的板基本为集中荷载，说明拱的压力线与拱轴线偏离较大，即弯矩比较大，这是你控制截面厚度的关键。至于线型，拱与拱之间的弯折可以小一点，用桥面板的悬臂来调整。

你自己没算过的吗，模型应该很简单的
