武汉二七长江大桥

redflag · 发表于 2011-7-26 12:31:20

偶然的机会，从一个朋友那里得到的，分享一下

武汉二七长江大桥是湖北省武汉市的第七座长江大桥，位于武汉长江二桥下游3.2公里，江北起于江岸武铁新江岸小区处，江南止于青山钢都花园罗家港二七路。
　　大桥由中铁大桥勘测设计院设计，为三塔斜拉桥，两个主跨均为616米，建成后将是世界上最大跨度的三塔斜拉桥和世界上最大跨度的结合梁斜拉桥。总长度约6.5公里，包括二七长江大桥主体工程2922米及两岸疏解配套工程3585米。
　　工程设计基准期为100年，为城市快速路，主线为双向6车道，主桥有效宽度为28米。桥梁净空高24米，设计最高通航水位为25.81米。计划2008年7月31日正式开工建设，预计2011年9月30日建成通车。预计该项目总投资约48亿元。

luxiaowe · 发表于 2011-7-26 13:08:56

我帮你来几张近期照片吧。

luxiaowe · 发表于 2011-7-26 13:10:22

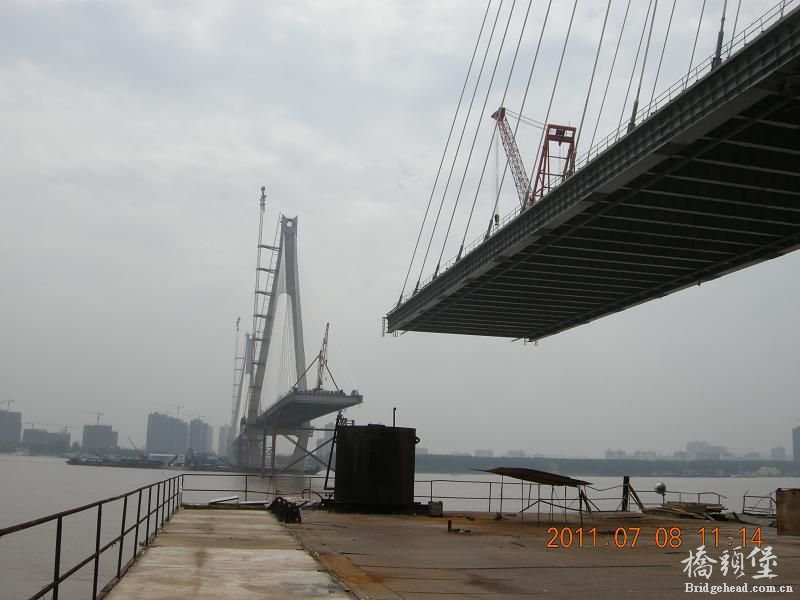

两个616m主跨中的其中一个

luxiaowe · 发表于 2011-7-26 13:18:26

斜拉索采用的是平行钢绞线，单根穿束、单根张拉的施工工艺。

luxiaowe · 发表于 2011-7-26 13:20:19

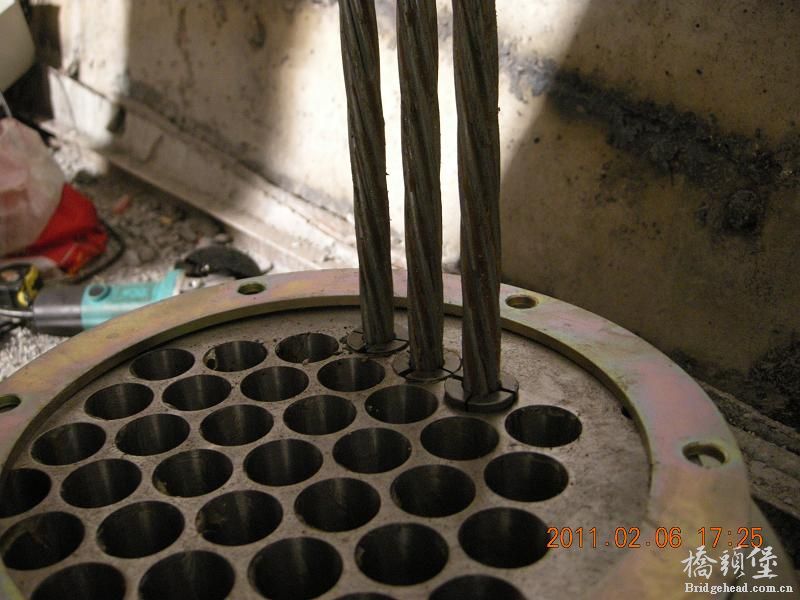

斜拉索采用塔端张拉。这是塔腔内单根安装斜拉索钢绞线的照片。

luxiaowe · 发表于 2011-7-26 13:22:24

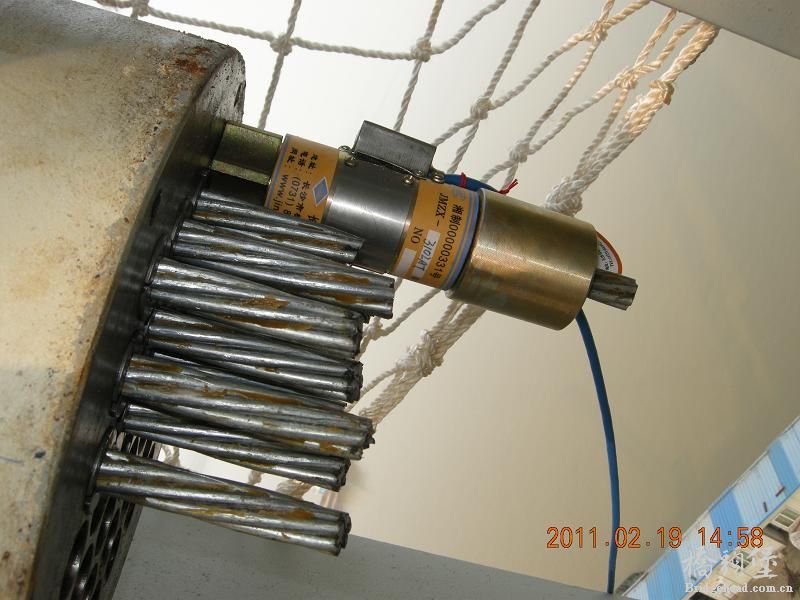

斜拉索梁端安装的单根钢绞线测力传感器。

luxiaowe · 发表于 2011-7-26 13:25:55

斜拉桥主梁采用的是钢混结合梁，现浇结合。

luxiaowe · 发表于 2011-7-26 13:27:10

版主，给点鼓励吧。。。

liuhanbiao · 发表于 2011-7-26 16:07:07

要是有CAD图纸就好了。

luxiaowe · 发表于 2011-7-26 16:37:32

liuhanbiao 发表于 2011-7-26 16:07

登录/注册后可看大图

要是有CAD图纸就好了。

这个不大现实，也不符合技术保密的规定。看看外观，参考一下设计理念就足够了。
如果要详细到去看CAD详图，那就太那个了。。。

anccoral · 发表于 2011-7-27 09:07:27

很威武，现在应该快完工了吧？

常浩 · 发表于 2011-7-27 09:53:35

很威武,给点鼓励!

jacky_2046 · 发表于 2011-7-27 11:59:56

很不错的期待更详细的资料上传

luxiaowe · 发表于 2011-7-27 12:04:37

常浩发表于 2011-7-27 09:53

登录/注册后可看大图

很威武,给点鼓励!

请加路桥技术群：46690065。

猫侠 · 发表于 2011-7-27 13:25:18

还有更多的图片吗?很期待哦~~
