体外预应力束与结构的连接

请教大家一个问题：
          体外预应力束与预制空心板连接问题已经困惑我很久了，参考王新敏老师著《ANSYS工程结构数值分析》，首先预制空心板用Solid45单元模拟，不模拟体内预应力束，体外预应力束用Link10单元模拟，预应力采用初应变实现，自己尝试了一些方法，也就书上提到的2D梁单元与2D实体单元刚接方法（P391），即伪梁法和MPC法，基本伪梁法或MPC法模拟槽钢，刚接单元至少与预制空心板两个实体单元相连，可在求解自重作用下支反力过程进入非线性求解，最后结果是求解过程无法完成！err文件内容如下：
*** WARNING ***                         CP =     139.453   TIME= 15:41:13
Multi Point Constraint element (MPC184) is present in the model where static prestress analysis option is turned on.  If a follow up  buckling analysis is intended please note that MPC184 is not supported   for buckling analysis (ANTYPE = BUCKLE).
*** FATAL ***                           CP =    1446.656   TIME= 16:22:12
Insufficient memory error during solution.  Please reduce your problem size or increase your system swapped space (refer to the Basic   Analysis Procedures Guide, Ch.  19).

请求大家指正：
     已经找到建模漏洞，伪梁法或十字伪梁法、MPC法等用于模拟2D梁单元与2D实体单元刚性连接，而我需要模拟3D杆单元Link10与3D实体单元Solid45刚接方法，上述方法已不适用。
     但是王新敏老师著《ANSYS工程结构数值分析》一书第388页提到3D杆单元只有3个平动自由度，即Ux，Uy，Uz，而梁壳体单元都包含了这3个平动自由度，并且具有相同的物理意义，因此，杆单元与梁壳体单元的连接采用公共节点即可，无需建立约束方程。但是我的模型里3D杆单元与3D实体单元并没有公共节点，而是用槽钢来连接，我该怎么连接呢？

我只搞过体外束在施工阶段作为临时钢束！你算的这个体外束是做永久钢束的吧！

回复 君自飘零 的帖子

嗯！用来提高原来小企口缝装配式空板桥承载能力。

空心板桥梁加固？周围没有搞过的吗？搞好了发上来分享下呀！

回复 君自飘零 的帖子

嗯!要是我弄出来肯定共享给大家，现在正处于不断修改中……

      这段时间自己一直在对模型不断的修改，但是问题还是没有解决，请教各位高人指点！
先阐述我的建模思路：
      （1）空心板和铰缝用Solid45单元模拟；
      （2）体外预应力筋用Link10单元模拟，预应力用初应变法实现；

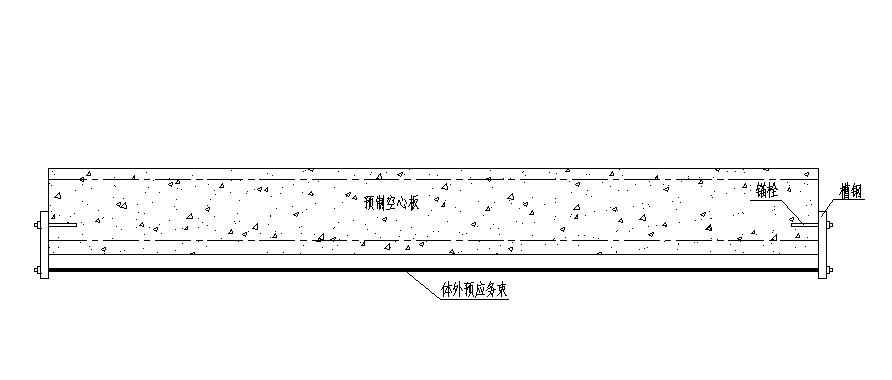

     （3）体外预应力筋与空心板连接的槽钢用Beam3单元模拟；
       关键问题是Beam3单元与空心板的连接方法，我用的是cerig命令自动建立约束方程法（设置刚性区），可是Beam3单元自由度为Ux,Uy,Rotz,而Solid45单元自由度为Uxyz,用cerig命令自动建立约束方程法也行不通，求解过程中进入"nonlinear Solution"，后来就自动结束求解，无法完成；改成Beam4单元也不行！

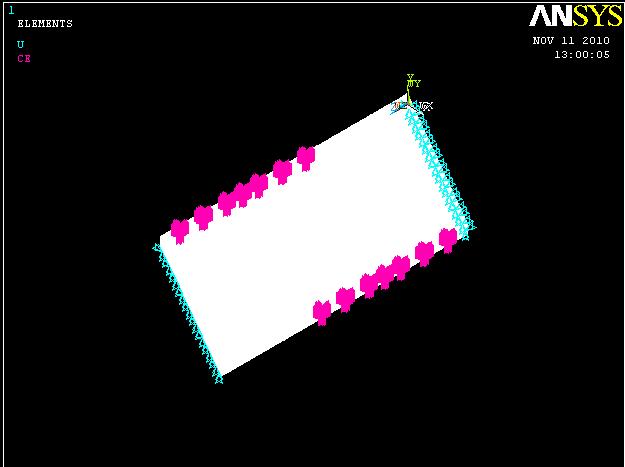

      现在上传我的命令流和结构模型示意图，装配式简支空心板桥，9块板，每块板4个支座，示意图中的红色区块为刚性区，蓝色为约束，请各位不吝指点！谢谢！
