PUSH-over计算双柱墩墩顶容许位移

twg2012 · 发表于 2012-9-21 13:49:08

本人最近计算桥梁抗震方面，共享PUSH-over计算双柱墩墩顶容许位移模型，供大家讨论，如有不对之处，请批评指正。具体请见模型（midascivil2010）

twg2012 · 发表于 2012-9-21 13:51:04

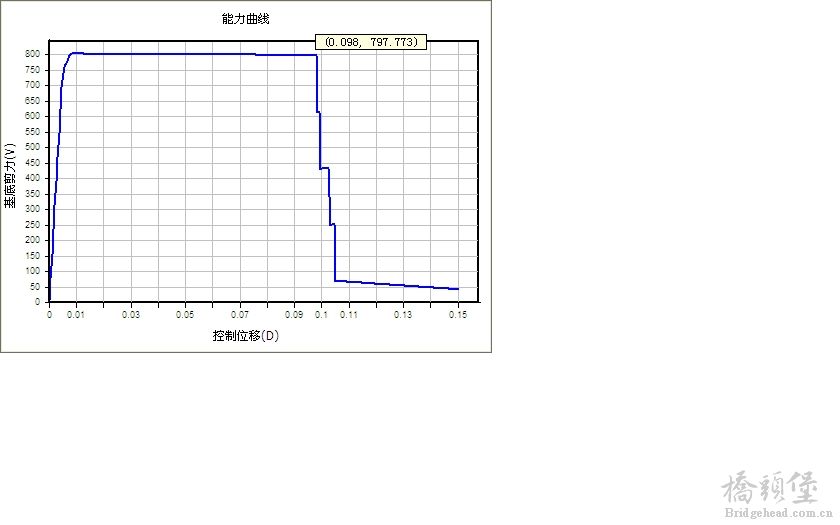

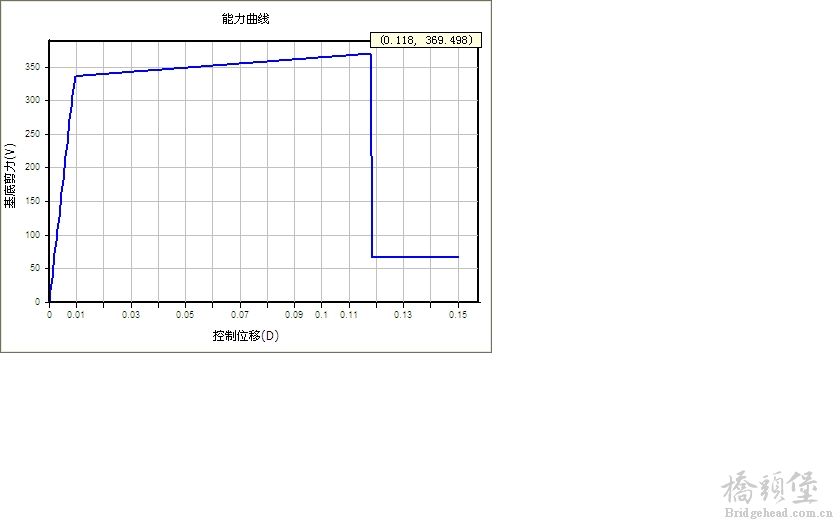

第一个图为双柱墩横桥向剪力-位移图，第二个图为双柱墩顺桥向剪力-位移图。

xutianzhao · 发表于 2012-9-21 16:51:37

看图形算得相当不错

twg2012 · 发表于 2012-9-22 08:41:52

xutianzhao 发表于 2012-9-21 16:51
+ e2 V9 y- m8 V0 ^0 E( q; r' u% E

登录/注册后可看大图
" h! w+ S. O: L# B5 [0 X& t, f
看图形算得相当不错

多谢！我以前没有计算过双柱墩横桥向墩顶容许位移，因为规范没有相应的公式计算，也没有相应的文献可以对比，所以不知道我这样做对不对，列出来请大家讨论。

salas · 发表于 2012-11-8 16:19:34

为什么你要给顺桥向和横桥向1KN的力呢？

twg2012 · 发表于 2012-11-8 18:23:55

salas 发表于 2012-11-8 16:19

' @+ `; n3 k5 W( U# s" [4 M
登录/注册后可看大图
" p L/ \0 H8 J% C7 ~7 G4 Z* Y
为什么你要给顺桥向和横桥向1KN的力呢？

给1kN与给1N结果是一样的（如果结构很弱，就不一样了），因为水平推力是在这个初始水平推力的基础不断增大。

jiangbo102... · 发表于 2012-11-26 16:38:40

嗯，不错，学习下

jiangbo102... · 发表于 2012-11-26 16:39:26

嗯，不错，学习下

3945DF · 发表于 2016-3-6 11:30:31

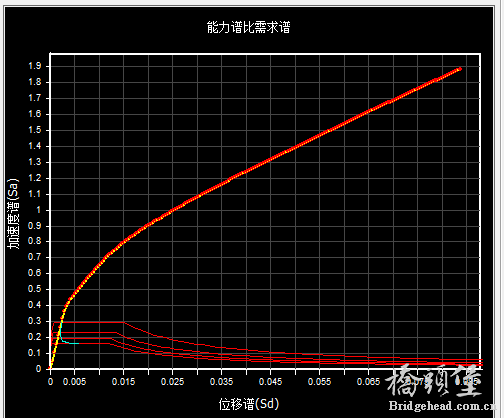

楼主我的加速度图形怎么这样？
