[原创] 易桥CAD工具箱(EBGSoft)免费注册版 最新版本:V9.0504

    [复制链接]
yunlong3000 发表于 2005-11-10 22:23:17 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 yunlong3000 于 2009-5-5 15:11 编辑
主要功能:
1、AutoCAD辅助工具,包括标注、文字、图层、曲线、组等百余个实用工具。
2、桥位平面图绘制功能。按实际坐标绘制。
3、桥型图及墩台一般构造图的绘图功能(部分完成)。
4、桥梁标高及桩位坐标的计算与出图(已经在四条以上的高速公路设计中得到应用)。
5、路线上任意桩号信息查询(如设计标高、地面标高、填挖高、横坡、桩位坐标、相关平竖曲线等)

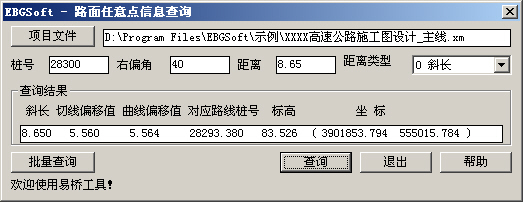

6、路面上任意点的信息查询(可查询指定点的斜长、切线偏移值、曲线偏移值、对应路线桩号、标高、坐标等。)

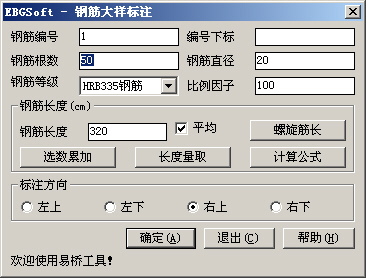

7、钢筋大样标注、编辑及工程数量统计。

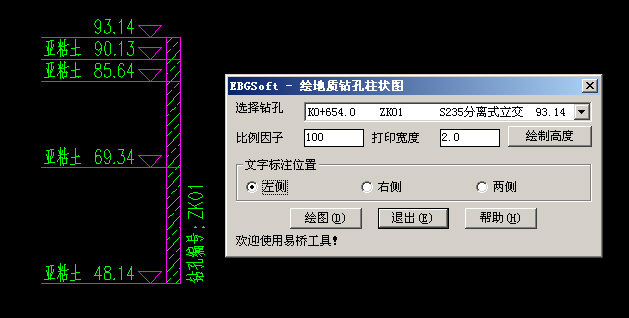

8、地质钻孔数据管理、基桩长度计算及绘制钻孔柱状图。
9、从地形图中提取地面线(路线可以是多条首尾相连的曲线)数据及地面线绘制。
10、其它大量实用的小工具。
主要特色:
1、用户可以自定义绘图基本单位、图层、字体、标注、初始化任务等(通过设置EBGSoft.ini文件)。
2、易桥定义的快捷命令和填充图与用户原有自定义内容同时可用。
3、全线路线数据统一管理,形成项目文件。各结构物计算时,自动调取相关数据。
4、结构物数据采用人机交互输入,每一步均有详细的帮助。
5、能精确计算斜弯桥各部位的标高。
运行平台:AutoCAD 2000 及以上版本
下载地址:http://ebgsoft.ys168.com/
EBGSoft更新历史:
当前最新版本:V9.0504
===============================
20090504 “标高标注”程序升级为对话框版本。实现动态标注,加入大量自定义内容(如标高基点、比例、文字及线条的属性等)。
20090116 增加“删除图中与选中图块同名的所有图块”程序。
20090116 增加“全屏显示开关”程序。
20090108 修改“统计材料数量表”程序表格绘制参数默认值。
20090106 “动态沿曲线路径复制”程序中“起点调整”及“旋转角度”支持表达式输入;加入“计算器”按钮。

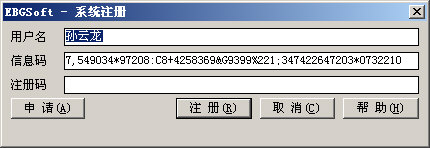

20081231 升级注册模块,当用户重装系统或格式化硬盘后,注册码仍旧可用。(以前注册的用户需重新注册)
20081225 修改“统计材料数量表”程序,支持自定义钢筋长度单位。
20081225 修改地质钻孔数据编辑器,可以自定义土层名称。地质钻孔绘制及桩长计算程序也进行了相应修改。
20081223 将“获取截面坐标”程序升级为对话框版本,增加了一些设置,更加方便实用。
20081118 根据网友“只爱彩虹”的建议,在“钢筋大样标注”窗口中加入“查看”按钮,以便能返回cad中进行缩放操作,查看钢筋。
20081117 将“动态沿曲线路径复制”程序升级为对话框版本,更加方便实用。支持同时选多条首尾相连的曲线(用于桥梁动态布跨等,爽,哈哈~~)。
20081029 修正垫石高度表计算出错的bug。
20081028 修正桥梁“墩台标高计算书”中“右横坡或超高”输出错误的bug。
20081028 修正桥型图立面当路线有断链时,桥梁起终点桩号标注错误的bug。
20081028 明确定义:虚拟垫石高=板梁端中心处(铺装变化厚度+支座底面到盖梁距离)
20081028 明确定义:边板悬臂为边板大于“板梁顶宽”部分的尺寸,单位为米。
20080905 根据网友熊鑫的建议,修改示坡线短线长度随长线长度进行变化(原来固定不变)。
20080822 修正编号程序处理大小写字母递增时的一处bug。
20080820 调整所有工具条,使工具条与菜单一致。
20080820 增加“布局视口对齐模型空间”程序。
20080819 文件菜单增加保存选定对象到3DS、BMP、JPEG、PNG、TIFF、WMF等文件格式的程序。
20080818 重写“视口显示开关”程序。选中的视口打开,其余关闭。直接回车全部打开。
20080812 增加“视口比例锁定/解锁”程序。
20080806 增加“视口比例设置”程序。
20080806 增加“视口比例查询”程序。
20080715 修正“从地形图中提取地面线及地面线绘制”工具的一处bug。
20080623 修改“智能编号”程序,支持中文大写数字、中文小写数字、人民币大写。
20080620 增加“用户快捷命令文件”及“用户图案填充文件”载入功能。通过修改"EBGSoft.ini"文件可以指定多个加载文件,格式示例详见"EBG_ini.txt"文件。
20080620 重写“智能编号”程序,实现手工和自动编号两种方式,设置改用对话框,增加大量可自定义内容。
20080616 增加“文字宽度自适应”程序。根据指定文字新的起点、终点调整文字宽度,并保持文字高度不变。
20080616 修改“文字宽高比”程序,对于文字对正方式为“对齐”和“调整”的文字,修改后保持文字高度不变。
20080615 修改图层工具中“打开全部图层”为“选层打开”,列表示出当前全部关闭的图层供选择
20080615 修改图层工具中“解冻全部图层”为“选层解冻”,列表示出当前全部冻结的图层供选择
20080615 调整菜单分类和菜单快捷键,简化菜单文字,使菜单风格与AutoCAD统一。
20080613 在“EBGSoft”目录里加入“Setup_EBGSoft初始化.vbs”和“EBGSoft_首次运行加载.VLX”两个文件。以方便用户使用。
         “Setup_EBGSoft初始化.vbs”向注册表中写入易桥的工作路径,文件夹更名或移动时需运行此文件。
         “EBGSoft_首次运行加载.VLX”首次运行易桥工具时,在AutoCAD中加载此程序,它会自动将易桥工具载入CAD。
20080608 修改ini文件的读写方式,图层和文字样式的定义格式变化。
20080604 修改曲线描绘工具,由指定“间距”改为指定“切线角度误差”,使曲线描绘的更加圆滑。支持多条首尾相连的连续曲线,可用多段线或样条曲线描绘。
20080521 修正注册程序的几处bug,以前的注册码有一部分可能需要重新注册。
20080506 修正图纸锁定加密程序的几处bug、修正几处公用函数的bug。
20080430 修正绘制墩台垫石高度表的一处bug。
20080425 增加用户程序加载功能,通过修改"EBGSoft.ini"文件可以指定多个加载目录。加载目录下的所有*.lsp、*.vlx、*.arx文件都将被加载,目录本身也放入CAD支持文件搜索路径中。格式示例见"EBG_ini.txt"文件。
20080422 修正注册程序的一处bug,修正几处程序意外退出时的错误提示。
20080415 修改“截面属性”程序,输出结果更加明了。
20080325 修正“项目信息初始化”程序的几处小bug。
20080321 增加多段线顶点添加或删除程序。
20080321 更改多段线顶点坐标输出程序,可输出至屏幕或文件,并增加一些控制选项。
20080320 调整版本号为程序的最后修改时间。如2008年03月20日修改的程序版本号为"v8.0320"
===============================
易桥工具箱 V0.35
===============================
2008.03.03
1.将公路地质图例的名称全部改为汉字,以方便使用。(运行命令"test_dztl",可绘出全部地质图例)
2.加入AutoCAD病毒监控程序(C:EBG_CADVirusScan),监控常见的"acad.lsp"等恶意代码文件。可以在"EBGSoft.ini"文件中设置是否使用监控程序、编辑监控文件列表和信任文件列表。
3.取消注册码的12天注册时效**,以方便重装系统时再次使用注册码。
4.修正绘制剖面符号及断面符号时文字方向不对的bug。
5.根据新的2007年桥涵地基规范,修改了地质钻孔数据编辑程序。
6.根据新的2007年桥涵地基规范,修改了基桩长度计算程序,并新增桩端后压浆灌注桩、轴向受拉摩擦桩的桩长计算功能。
===============================
易桥工具箱 V0.34
===============================
2008.01.18
1.改进连续标注程序,新标注的图层和样式改为与参照标注相同。
2.加入部分空心板断面图块。
3.增加“曲线坐标输出”功能,能够输出曲线上指定两点间的顶点UCS坐标表。
4.修正桥型图程序的几处bug。
5.易桥数据编辑器中将以下内容进行了调整。新版本兼容老版本的数据。
    a.墩台类型中,将“半幅路基宽”调整为“半幅桥宽”。
    b.墩台类型中,将“半幅桥面宽”调整为“单幅桥面宽”。
    c.墩台类型中,取消单幅桥的两个数据“路基总宽”、“桥面总宽”。
6.项目信息初始化增加处理左地面线和右地面线功能。
7.增加“绘制桥位平面图”程序。按实际坐标绘制。
8.改进“测量曲线上指定两点间的长度”程序。支持多条首尾相连的连续曲线。
9.增加“绘制示坡线”程序。支持多条首尾相连的连续曲线、支持坡脚线、可以定制示坡线间距、长度、是否等长、倾斜角度、是否平行等内容。
10.增加“曲线描绘”程序,支持多条首尾相连的连续曲线。按指定间距描绘给定曲线,可用多段线或样条曲线描绘。
11.改进易桥自定义的快捷命令和填充图案加载方式,由替换原文件改为附加在原文件之后,不再影响用户自定义内容。
12.增加“EBGSoft.ini即时生效”命令。修改“EBGSoft.ini”内容后运行该命令可以使配置即时生效,无需再重启AutoCAD。
13.清除图素程序增加清理空组、零长度曲线、图层过滤器等内容。
14.增加图纸空间视口开关程序,用于解决图纸较大且视口很多时,运行速度慢的问题。
15.修改“选层保留”工具,由原来的关闭图层改为冻结图层,以避免出现实体误删除等失误。
16.增加图层翻阅工具,可对层名具有统一前后辍的批量图层进行翻页。
===============================
易桥工具箱 V0.33
===============================
2007.08.03
1.增加对当前图纸进行锁定加密程序(做成多重插入图块,能看、能打印,但不能编辑)。
2.修正在CAD2006及以后版本中安装时,菜单不更新的bug。
3.桥型图程序增加绘制高程数据表,平面图有所进展(比较忙,也比较懒^_^有空了慢慢弄)。
4.易桥数据编辑器中将以下内容进行了调整。新版本兼容老版本的数据。
    a.曲线布孔方式更改为以下两种类型:等右偏角布设法、墩台平行布设法
    b.墩台类型中,将“桩斜间距表”调整为“柱斜间距表”。立柱和基桩的数据分开输入。
    c.墩台类型中,将“基础尺寸表”的输入界面进行了调整,能够输入多排桩的数据。使桩位坐标的计算和输出更加灵活。
5.增加批量清除指定目录下所有 *.dwg 文件多余图素程序(含子目录)。
6.更新护栏图块及空心板图快。
7.其它许多小的改动。
===============================
易桥工具箱 Public Beta 0.32
===============================
2007.02.01
1.修正卵形曲线计算偶尔会出错的bug,增加平曲线处理断链的功能。以前版本生成的项目文件需要重新生成。
2.增加动态沿曲线路径复制程序,支持同时选多条首尾相连的曲线。(在路线平面上布孔太方便了!嘿嘿)
3.增加样条曲线转换为多段线程序。
4.增加从地形图中提取地面线数据及地面线绘制程序。地面线提取时所指定的路线可以是多条首尾相连的曲线。
5.增加提取当前图中用到的字体文件程序。自动提取当前图中用到的字体文件,并保存至指定位置。
6.改进加载功能。自动加载“EBGSoft\sys\”目录下的所有*.lsp、*.vlx、*.arx文件。
7.改进长度标注程序。可指定长度系数、保存设置。
8.增强属性变文字功能,可分解属性块,变换后的文字保持其原有特性。
===============================
易桥工具箱 Public Beta 0.31
===============================
2006.11.25
1.扩展“地质钻孔数据编辑器”的功能,加入一些基本项目,以利于进行桩长计算。
2.更新了“示例”文件夹中的地质钻孔数据。
3.增加基桩长度计算程序,可以计算沉桩、摩擦桩、嵌岩桩等,直接采用“地质钻孔数据编辑器”生成的数据,数据输入已尽量进行了简化。
4.增强标注箭头替换功能,可以通过设置"EBGSoft.ini"文件指定要替换的箭头。
5.去掉易桥版本配置程序,加载或取消加载易桥工具箱均改在CAD下直接操作。
6.在"EBGSoft.ini"中加入[系统加载]项,可以设置是否加载易桥快捷命令及易桥填充文件。
7.增加“批量打印”功能,图框可同时指定图层封闭矩形和图块,支持路线图纸的逐层打印。
8.根据周益群朋友的建议,在"EBGSoft.ini"中加入[钢材等级符号]项,用户可根据使用的字体进行相应调整。
9.其它许多小的改动。
===============================
易桥工具箱 Public Beta 0.30
===============================
2006.09.01
1.绘图基本单位、图层、字体、标注、初始化任务等实现用户自定义(通过设置EBGSoft.ini文件)。
2.增加字体替代程序,在定义的字体不存在时用指定字体进行替代。
3.增加“EBG总工具条”,从中可以调用EBGSoft所有的工具。
4.加入桥型图绘制程序(目前仅能绘制完整的立面和部分平面)。
5.修正比例计算小工具的计算错误。
6.修正独柱时有重复计算及重叠绘图的bug。
7.修正了注册程序的几个bug。
……
[ 本帖最后由 yunlong3000 于 2008-6-23 10:57 编辑 ]
更多图片 小图 大图
组图打开中,请稍候......
参与人数 3堡币 +15 威望 +18 收起 理由
lxq-333 + 5 + 5 原创内容,难得精品!
yuanfang466724 + 10 + 3 原创内容
redflag + 10

查看全部评分总评分 : 堡币 +15 威望 +18

精彩评论138

Nore 发表于 2013-5-24 16:44:53 | 显示全部楼层
加载易桥后,默认是要加载易桥的快捷键命令吗?某些命令快捷键与自己习惯的CAD命令冲突,想不加载,也不想加载填充式样,如何设置?


我把EBGSoft.pgp和EBGSoft.pat移动开了居然还每次都加载,奇怪了

fuguang2233 发表于 2013-5-24 15:49:55 | 显示全部楼层
                      没有用

源动力 发表于 2005-11-14 13:17:03 | 显示全部楼层
看看
,有没有用

fogo8128 发表于 2005-11-23 10:49:28 | 显示全部楼层
多谢楼主!!!
我用了很好用!

zouyinjian 发表于 2005-12-8 14:26:34 | 显示全部楼层
好东东,大家下载吧

oldpeacock 发表于 2005-12-23 11:11:11 | 显示全部楼层
有几个工具却是不错,这个软件能不能把源代码给兄弟们学习一点儿?????
共同进步么。。。。。

 楼主| yunlong3000 发表于 2005-12-26 12:40:37 | 显示全部楼层
近期将推出注册版。桥头堡的朋友可以免费注册:)
希望大家给予支持。多提点意见和建议。

sangjunjun 发表于 2005-12-28 14:50:07 | 显示全部楼层
这个东东能大幅提高施工图设计速度,的确很方便。

amoisonic 发表于 2005-12-28 20:00:03 | 显示全部楼层
好!支持共享
期待注册版

wxj 发表于 2005-12-29 12:36:07 | 显示全部楼层
我想问问楼主,快捷工具中的字体样式与大小以及颜色怎么调整,谢谢

yuchanghao 发表于 2005-12-29 17:09:26 | 显示全部楼层

谢谢

谢谢楼主,我加载成功了,很好用。

传奇道士 发表于 2005-12-31 13:50:03 | 显示全部楼层

支持

看了看功能演示,感觉非常不错,尽管没有在2006中安装起,不过对作者的辛苦工作和大无畏的革命奉献精神感到由衷的敬佩!顶!

ahydq 发表于 2006-1-4 14:13:20 | 显示全部楼层
好棒!请问用什么语言编写的?可不可以开源分享呀!

watermalon 发表于 2006-1-4 16:51:07 | 显示全部楼层
哈哈,同事耶

hgc2004 发表于 2006-1-10 09:43:55 | 显示全部楼层
我想问下,在2006不能安装成功吗?我在2004可以,但是2006就不可以,不知道是为什么?

 楼主| yunlong3000 发表于 2006-1-10 10:55:17 | 显示全部楼层
在2006上需要手动加载,方法如下:

在CAD命令行运行“menuload”命令>浏览>双击EBGSoft.mnu--->加载
