桥梁抗震(阻尼器、阻尼支座、速度锁定支座)

zengguojun... 发表于 2009-11-28 14:29:48 | 显示全部楼层 | 阅读模式
本帖最后由 shen8016 于 2010-5-26 15:26 编辑 , B; }7 U5 {0 u! U( l
7 T$ H: N- d( X* l- T
●产品简介:
* M: d. r$ W& t$ _$ B6 `0 n: R6 b

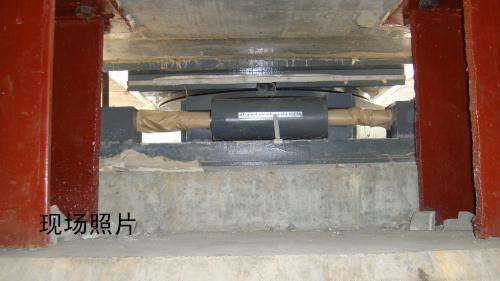

- k2 W8 o, ^1 ^+ z: E" [    1、阻尼支座(FDB)+ ]3 f! O$ E0 I8 ~' c* y
+ K" S1 e3 H# F$ n' A4 h" S& f
    该支座为支座与液压阻尼的结合体,在普通工况下发挥支座的功能,地震时阻尼装置能吸收地震能量,可以有效避免地震等自然灾害对桥梁结构的毁灭性损坏,同时也可以大幅度降低工程造价。: v2 k! v' Y9 ?$ ]( _! ~
4 l8 ~( K; o7 L3 d  k5 v
    2、速度锁定支座(LUB)3 [  ~4 x6 j( f% G6 z' }6 K
6 m) B$ t* J/ Q$ X  m; ~/ C
    该支座为支座与速度锁定器的结合体,在保留支座所有功能的基础上增加了速度锁定功能,LUB在正常情况下发挥一般支座的功能,在制动力、风载或地震荷载的作用下,LUB便会自动锁定,发挥固定支座的功能,使得结构由正常状况下的一个固定墩变成两个或更多的固定墩,将上部结构的荷载有效分布到多个墩子上去,使得结构的受力更均匀,性能更稳定,且能有效降低工程造价。( R' Y1 ^5 |) i7 Q! n' K

2 g- n* X) R, Y8 S+ d    ●规格型号:7 m6 p9 D6 _, [3 c9 c" Y

! s$ [9 ]7 n. \2 t! W) Y- C    竖向承载力:1000KN~100000KN
- X" `" Q  W( Q* }$ t' S
* B! u; L* T2 g5 m# i    阻尼力或速度锁定力:根据设计需求进行设计% K9 W8 b3 R2 S4 e' @

9 b1 r& j0 H6 w! f0 U    水平承载力:根据设计需求进行设计! E) n; \: d  n6 u4 j& I  |. j) b
% h0 a$ c, o0 ]4 f4 r; R' n
    ●使用案例:
  g  m3 v+ W: J! W) ?3 N, u" F& a) `2 Z) ~
    成都至都江堰城际铁路、厦深客运专线、上海北翟路立交桥(目前还有好几个项目正在计算设计之中)% N; L9 U/ p' q" a( E( y
( P9 t2 |. r# i
更多图片 小图 大图
组图打开中,请稍候......

评分

参与人数 1堡币 +5 收起 理由
水幽寒 + 5 好东西,再接再厉

查看全部评分

精彩评论倒序浏览

8794查看6评论

zengguojun... 发表于 2009-11-28 14:38:12

桥梁抗震(阻尼器、速度锁定器)

本帖最后由 shen8016 于 2010-5-26 15:26 编辑 . g2 ]7 w: B& i. s6 _
3 Y7 B# w$ B' u) e3 Z; j  l$ U: [
关键词:阻尼器、速度锁定器、粘滞阻尼器、液压阻尼器、速度开关型阻尼器、FD、VFD、FVD、STUs、LOCK-UP、Lock-Up Devices、Shock Transmission Unit、LUD、大吨位、桥梁. w) R+ }. Y8 D2 P* Z/ u' [, E5 f2 _' Y

1 r- S' c3 Q2 |/ J9 R* V    ●产品简介:4 d8 X$ F$ b3 `! N' o

) ?& W  W. X2 b" J- \. ^' A    粘滞阻尼器、速度锁定器在外形上一致,内部结构存在一定的差异,粘滞阻尼器主要功能是消能减震,速度锁定器的主要作用是提供锁定力。
0 j4 y7 C6 g& y+ a! M! c
8 _& y# y) F6 S7 Z    粘滞阻尼器或速度锁定器在很多的地方叫法很多,英文字母缩写的有叫FD、VD、LUD、STUs等等。
& e' L0 ^" K, p4 M+ v$ }  {7 f8 E& R; j: v: \( O( c& A% i: p/ n

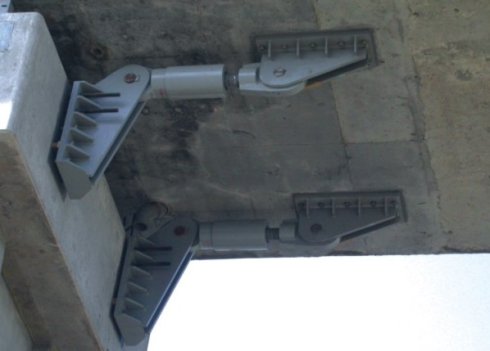

    1、粘滞阻尼器0 T) d$ t7 y. z, u7 h

) r) [$ E6 s; _9 \' g    粘滞阻尼器(FD或VD)采用内填硅油的油缸式结构,通过活塞的往复运动带动内部硅油的流动,进而产生阻尼效果。粘滞阻尼器可以应用于桥梁、高层建筑等结构上,安装方式灵活。
; ]  C6 ?# J% n7 F& l" i3 ]! @$ x, R+ O5 y6 v& a
    2、速度锁定器
2 Z. ^" f6 R5 r4 t2 ~) ]# c' V: `
5 ]/ q, p! _% S5 j; d8 R    锁定锁定器(LUD)为速度相关型的锁定装置,在正常情况下,LUD几乎不发挥作用,允许梁体转角及温差变形引起的水平位移,在制动力、风载或地震荷载作用下,LUD便会自动锁定,使得结构由正常状况下的一个固定墩变成两个或更多的固定墩,将上部结构的荷载有效的分布到多个墩子上去,使得结构的受力更均匀,性能更稳定,且能有效降低工程造价(速度锁定器很形象的比喻就是如同我们汽车座位上的安全带)。
8 Z% O8 G6 m, E" L# L; A; c9 [8 w; E% ~& R1 c
    ●规格型号:
* y, U; b  P+ F! s
# {/ s, i; X5 z- B3 e6 r* X0 i    根据设计需求进行设计0 H1 r+ |0 y# b1 V% W2 Z
6 }0 J! B9 ~5 }( y6 v
    ●使用案例
5 E8 L/ B$ Z( u' G# Z1 Q1 E6 n5 A5 P6 j8 U7 m) R1 I
    厦深客运专线铁路、成都至都江堰城际铁路······4 A' \* _. a. E4 E* v; N; b% H$ I5 u
/ b" c& z5 ], g4 [

2 S' n- t1 H% m) S
) B6 T% p5 ~  w0 c% |
2 S4 b: ]5 h5 @& _- n
4 q3 `( ?1 u- r* }( T& Y' @/ i: A3 s+ q) j- ?
) g* a* N5 w. [% W2 x

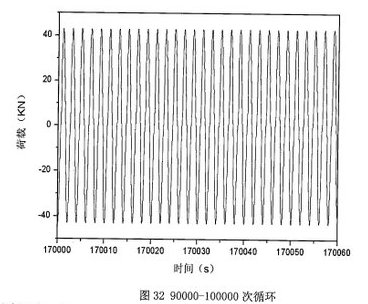

    试验数据图片说明:此试验报告为上海交通大学疲劳断裂试验室出具,我公司产品通过100000次的疲劳试验(美国规范,此项要求陈永祈老先生多次提到过,为检验阻尼器的一个相当苛刻的条件),第100000次的试验数据与初始试验数据吻合性相当好,如有需要全套试验数据的,请联系我本人索取。
更多图片 小图 大图
组图打开中,请稍候......
举报 回复
zengguojun... 发表于 2009-11-28 14:43:03

桥梁抗震(E型钢阻尼器、C型钢阻尼器)

本帖最后由 shen8016 于 2010-5-26 15:25 编辑
. f( d, ]% s* r! z2 m/ j, f$ H6 M4 _
●产品简介:
( R$ u/ `7 {0 q  x) G: H7 b' k! |) m- V9 G3 h
    E型钢阻尼器、C型钢阻尼器为金属阻尼器的一种,通过特殊金属型材变形吸收地震能量,起到阻尼器的效果。
" O) K+ U* e4 B' h6 n
4 G! A5 K2 c  ]  ]9 X    ●规格型号:
+ d+ U3 U( u$ I& ?2 U3 Y: A- @. c$ z+ F
8 v, J& s; x1 Q. G* U. t/ q  f+ e, H# i    阻尼力:500KN~10000KN
/ F8 m3 ?: L; T1 l9 P) v: Y& l6 A9 C/ A, G
    阻尼位移:100~500mm  ^5 o& e+ L* u( W; }* ]
) f. ~" G  F7 E) Z; O( ?: x
    ●使用案例:2 ~) K) h2 @  h# r. x

5 A# L, ?2 @5 A8 _& g, o: C    南京江心洲大桥、阿尔及利亚
' F" H$ j4 R9 `: ]  w3 g% t. Q1 x% @8 j* l1 k

举报 回复
zengguojun... 发表于 2009-11-28 14:50:14

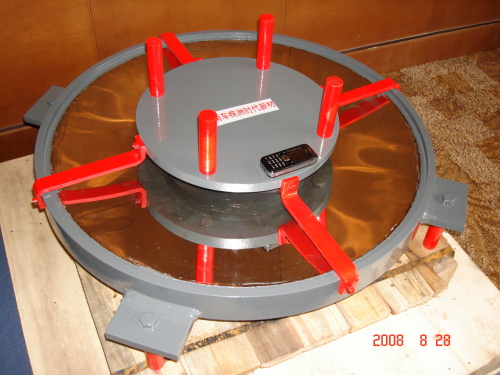

桥梁抗震(E型钢阻尼支座、C型钢阻尼支座)

本帖最后由 shen8016 于 2010-5-26 15:24 编辑 $ T) K3 N& }& |+ l* m
: a) m& a! s3 k8 p
●产品简介:: U0 a" a" Q9 s! p

, P; b4 j8 d# |; C    该支座在普通工况下发挥支座的功能,地震时阻尼装置能吸收地震能量,最大可吸收70%的地震能量,可以有效避免地震等自然灾害对桥梁结构的毁灭性损坏,同时也可以大幅度降低工程造价,特别对于8度及以上高地震区,效果尤其明显。
3 S5 z8 u3 R/ L" f$ H- J/ Z( j* S' {+ K+ I' M9 u; x
    ●规格型号:
' j8 K) o8 K2 Q8 E
8 o# {9 z( F8 g4 [; h    位移量:根据设计需求进行设计8 H# v2 n5 }2 B% {5 g) r4 S

' B6 u! T& l+ m4 A1 \- D; V    竖向承载力:1000KN~100000KN" O4 _. [6 ~  k8 M& T, r3 _
7 g7 R) z* r. v0 H( ?
    阻尼力:300KN~2000KN
5 R4 s, R9 W* }$ N0 @8 i. h$ Q: O2 }' \( K% @
    水平承载力:根据设计需求进行设计2 e: A; _* n2 S5 f
. E1 m, U6 H& ]0 U; b! r8 x
更多图片 小图 大图
组图打开中,请稍候......
举报 回复
zengguojun... 发表于 2009-11-28 14:55:27

桥梁抗震(钟摆式摩擦阻尼支座)

本帖最后由 shen8016 于 2010-5-26 15:24 编辑
! a/ A& P/ ?4 e0 w
. C, L. v) o- q  @; c9 l0 w关键词:钟摆式、摩擦摆动支座、摩擦阻尼支座、FPB、摆动装置、摩擦摆隔振装置# X3 R. Y# h: r6 ^7 R2 ~

% r: R1 }7 ]) R2 r7 Q    ●产品简介:
1 j- G& `& z! a4 ^2 B8 V+ Q; A+ h( n3 Y/ z+ M- |/ K
    钟摆式摩擦阻尼支座通过具有高耐温、高摩擦系数、高耐磨特性的材料将地震能量转化为热能,同时通过钟摆式结构实现将地震能量转化为势能,进而实现阻尼功效。同时,钟摆式的结构可实现自恢复,避免震后调整工序。钟摆式摩擦阻尼支座的应用,可以优化结构受力,延长结构的使用寿命,避免地震、大风等自然灾害对结构造成的毁灭性损坏,同时,减震的设计理念可以大大减少工程造价。4 {: ]) q( Y( q# p6 D3 |* [

0 {5 }+ P6 ]) F) |$ K! D    ●规格型号:* p! v+ |+ w. i5 b, A

4 H0 s* {" s+ l; G, H$ ]: c4 E, T2 [* v    根据设计需求进行设计
, i& A! B& ^: }9 t: c; S4 t9 u" V9 w$ U
    ●使用案例:0 R) B6 }- E. d; t" i

/ ?! V5 V9 F7 e! @0 S7 ]1 g    加拿大Golden ear 大桥0 G$ U5 o+ p6 R8 b5 I

6 _* I2 f% T/ y+ c0 k/ X5 X    罗马尼亚
& b/ B2 V( G% z9 V
7 b* A) h! t7 ]
8 |- I3 G+ `$ Z4 l7 S- }
8 q3 p- O. _/ v1 }0 B* N: @% ]" d6 G5 T: Y5 z8 n/ J. Z" y7 g
举报 回复
