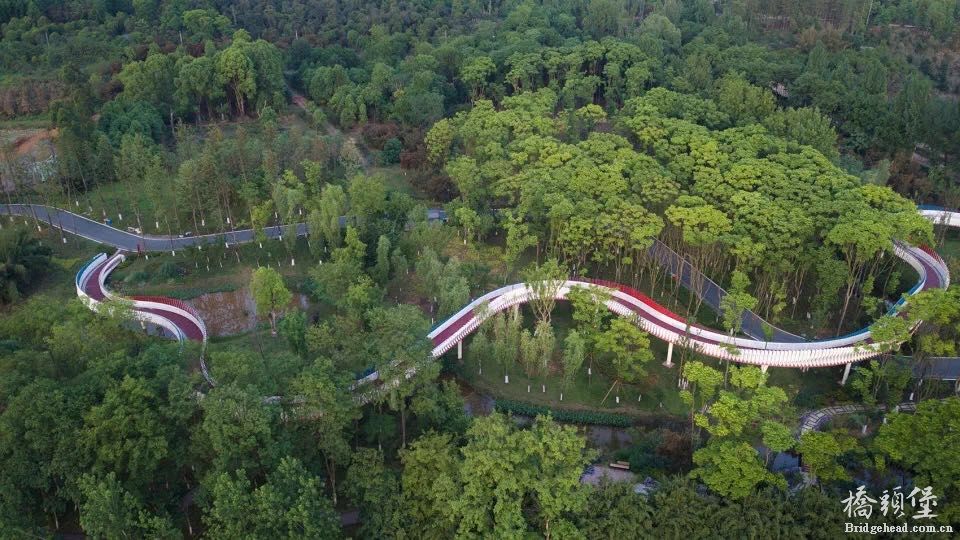

景观桥 钢结构 空中栈桥 林中栈桥

孤鸿魅影12... 发表于 2023-2-7 16:35:45 | 显示全部楼层 | 阅读模式

更多图片 小图 大图
组图打开中,请稍候......

施工图1.pdf

13.64 MB, 下载次数: 168

售价: 10 元堡币  [记录]

施工图-2.pdf

15.99 MB, 下载次数: 176

售价: 5 元堡币  [记录]

精彩评论倒序浏览

4662查看8评论

心水清明... 发表于 2023-2-12 11:06:50
图纸不完整,无图框无图名无图号,感觉每张图都是局部截出来的。大家谨慎下载!
举报 回复
孤鸿魅影12... 发表于 2023-2-13 20:16:48 来自手机
心水清明 发表于 2023-2-12 11:06
图纸不完整,无图框无图名无图号,感觉每张图都是局部截出来的。大家谨慎下载!

图纸是完整的,只是裁掉了图框,避免暴露单位和签名,不影响查看阅读。
举报 回复
leolilyyu 发表于 2023-2-14 10:18:42
土木院作品?栏杆很有特色。
举报 回复
chenxt2013... 发表于 2023-2-15 16:27:53
桥梁横隔板未开孔,箱梁内净高只有0.605m,请教钢箱梁内人员是怎么焊接的?
举报 回复
孤鸿魅影12... 发表于 2023-2-16 14:20:19
chenxt201314 发表于 2023-2-15 16:27
桥梁横隔板未开孔,箱梁内净高只有0.605m,请教钢箱梁内人员是怎么焊接的?

人不进去,两侧腹板是封板,最后单边熔透。
举报 回复
水流残月... 发表于 2023-3-11 17:44:27
采用bim出的图纸么
举报 回复
孤鸿魅影12... 发表于 2023-8-10 09:56:14

不是的,CAD绘图
举报 回复
98101327 发表于 2024-4-29 21:09:19
有没有说明书?
