双层140+300+140m连续集散钢拱梁拱桥

资料双层140+300+140m三跨连续集散钢拱梁拱桥初步设计方案图，共计743页PDF图纸。设计于2018年。下层桥（管线廊道）标准横断面全宽9米，上层主桥全宽处78.9m。内容丰富，推荐学习参考。

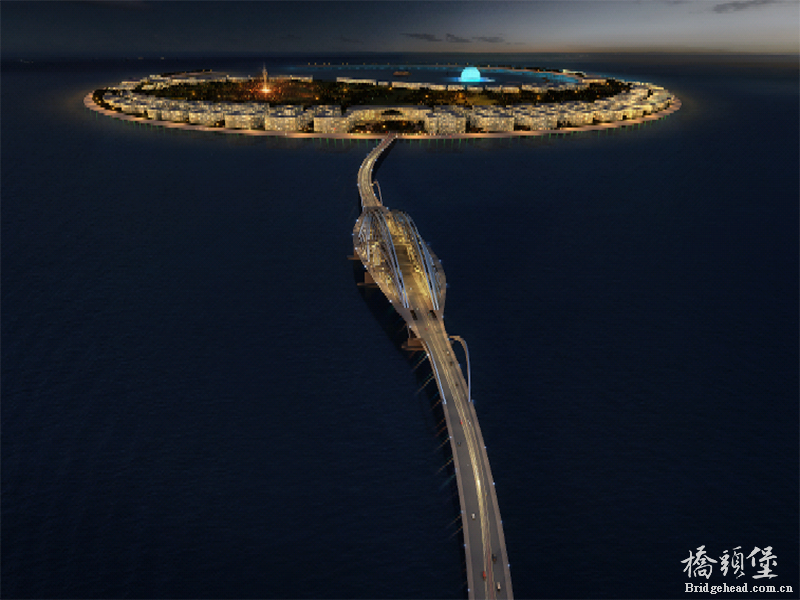

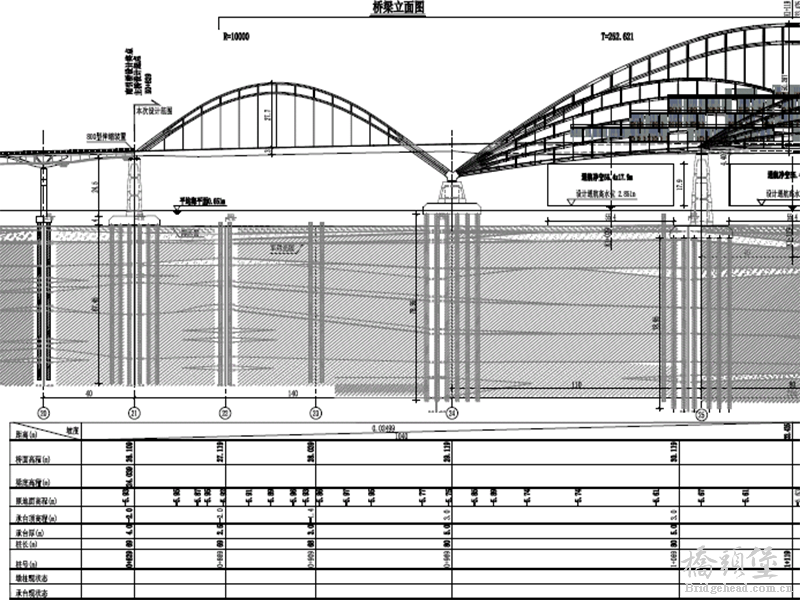

大桥路线全长2343.1m。设计内容主要包括：道路工程、引桥工程、主桥工程、交通（含智能监控）工程、过桥管线工程、照明工程、桥上建筑工程、桥头广场工程。次初步设计不再对桥型方案进行论证分析，重点从工艺、施工措施、耐久性能等方面对方案进行深化。推荐方案为：主桥（140+300+140）m 三跨连续集散拱桥，钢拱钢梁；设置桥上建筑，并加设基础支撑桥上建筑荷载。引桥：标准40m跨连续钢拱梁，钢拱钢梁。跨径为2-35+40米、17-40+35+15X40米、5-140+300（110+80+110）+140、18-18X40米。本工程主线共设2 处竖曲线，竖曲线半径分别为R 凸=10000 米和R 凹=4000 米；最大纵坡2.526％，最大坡长1104.942 米（1 处）。上层桥主桥横断面：桥梁中心处78.9m，向引桥方向渐变至标准桥宽；下层桥（管线廊道）标准横断面：全宽9米。滨海大道侧桥头因为设置匝道，桥台处桥宽局部拓宽至最大47.526m。设计速度60km/h城市主干路横断在24.5米。墩柱采用双柱断面，墩顶设V 型墩帽。承台采用流线型矩形承台，桩基采用钻孔灌注桩。混凝土C50、C40、C30。

设计依据规范

《公路桥涵设计通用规范》（JTG D60-2015）

《公路钢结构桥梁设计规范》（JTJ D64-2015）

《城市道路工程设计规范》CJJ 37-2012（2016 年版）

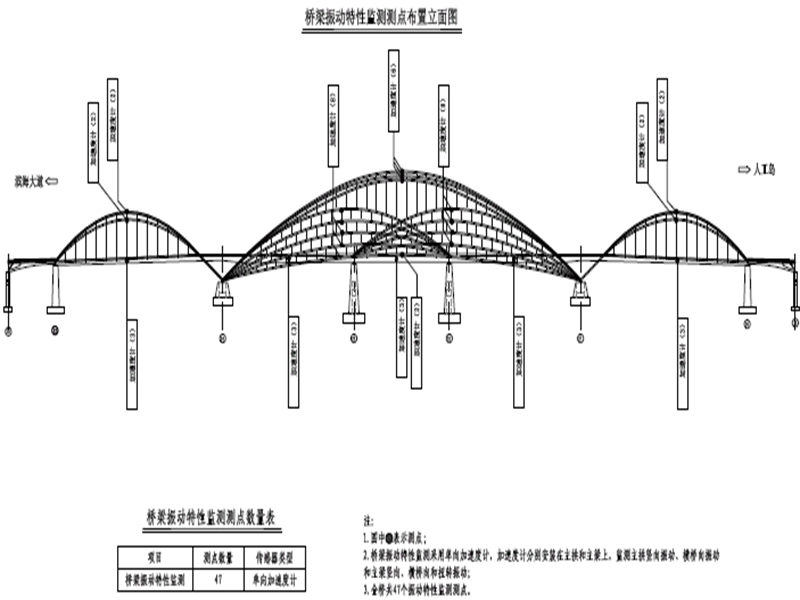

图纸目录

第一册 总说明汇总236页

第二册 主桥工程汇总171页

第三册 引桥工程汇总138页

第四册 道路、交通、照明、桥头广场、管线及桥上建筑工程汇总141页

第五册 工程概算57页
