学校与医院十字路口过街人行天桥施工图2020

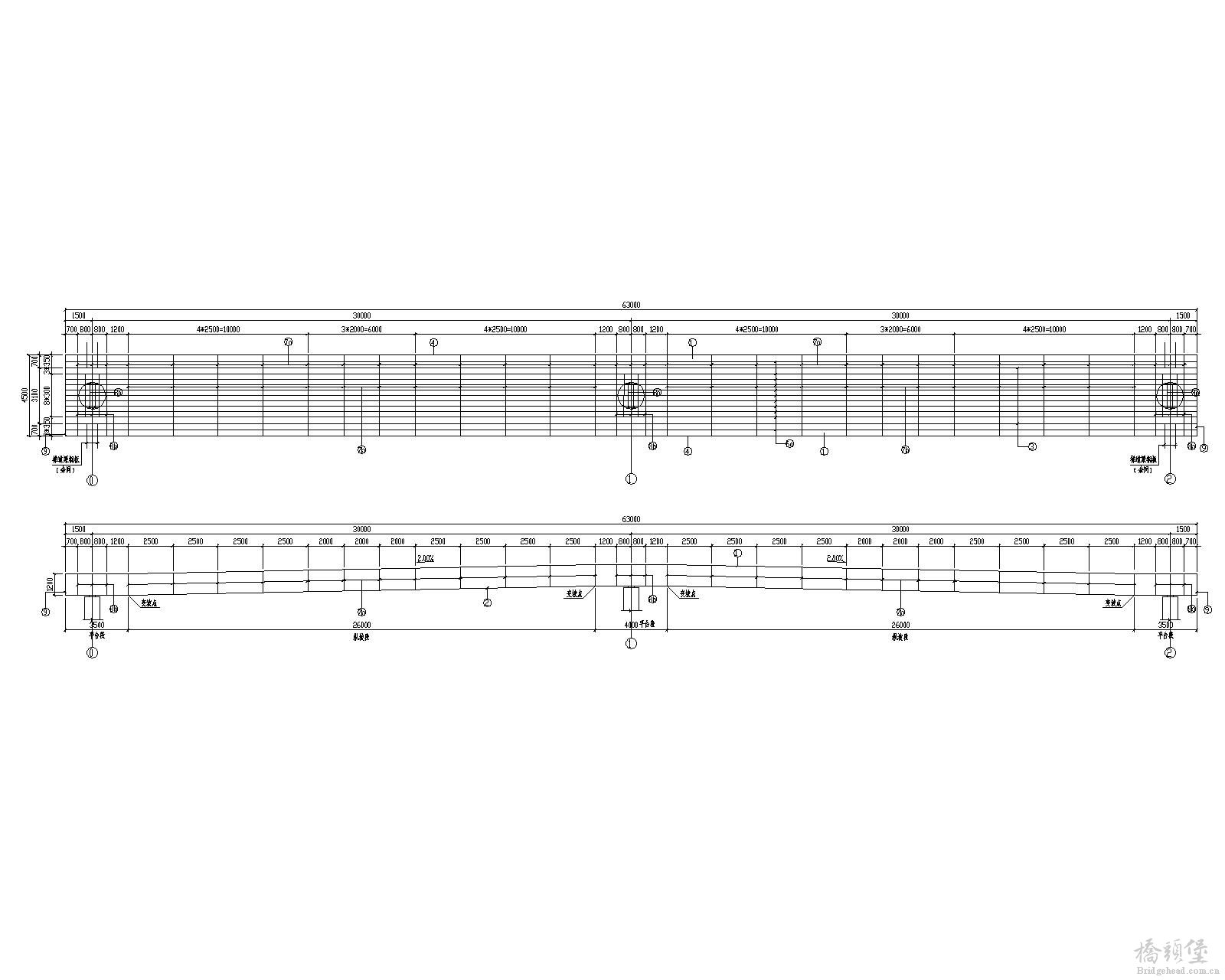

本资料为：学校与医院十字路口过街人行天桥施工图2020 ，格式为dwg、pdf双格式，共 155页，包含：两座钢箱梁人行天桥施工图+计算书+工程量清单+审查意见 ，节点清晰，同类工程可下载参考。

一、工程概况：

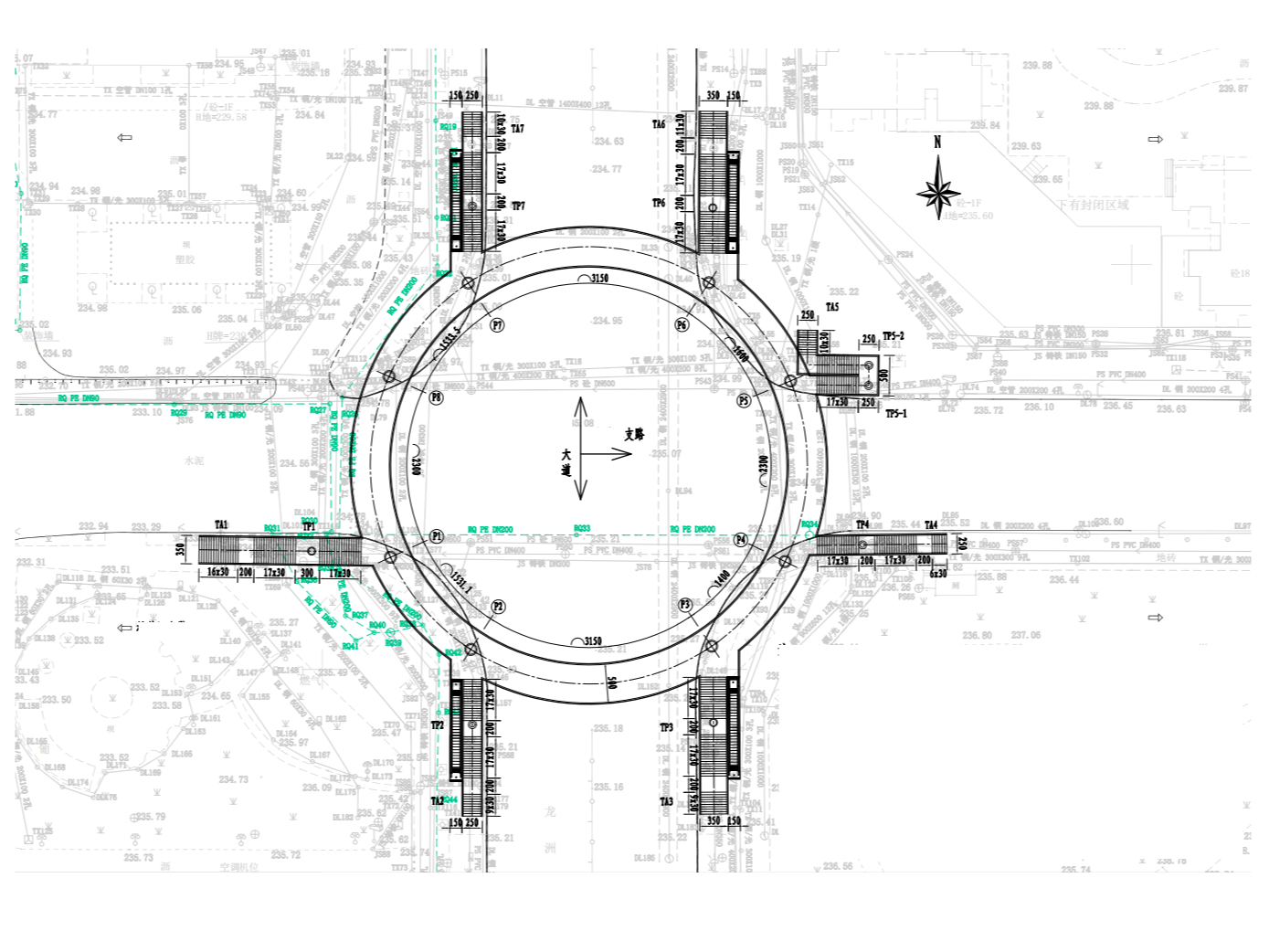

• xx小学人行天桥位于xx大道（宽 44 米）与xx支路（宽 26 米）交叉口，跨越xx大道、xx路以及停车场出入口。
• 主梁桥面宽度：5.0m=0.15m（栏杆）+4.7m（人行道）+0.15m（栏 杆）；
• 梯道宽度： 3.5m=0.15m（栏杆）+3.2m（人行道）+0.15m（栏杆）； 2.5m=0.15m（栏杆）+2.2m（人行道）+0.15m（栏杆）。
• 人群荷载：5.0KPa；
• 栏杆荷载标准值：水平荷载标准值 2.5kN/m，竖向荷载标准值1.2kN/m；
• 桥下净空：主干道按 5.0m 控制，次干道及支路按 4.5m 控制；



二、编制依据：

（1） 《城市人行天桥与人行地道技术规范》（CJJ69—95）

（2） 《城市桥梁设计规范》（CJJ11—2011）（2019 年版）

（3） 《公路桥涵设计通用规范》（JTG D60—2015）
