装饰性独塔地锚式悬索桥

queenson 发表于 2020-6-25 20:14:06 | 显示全部楼层 | 阅读模式

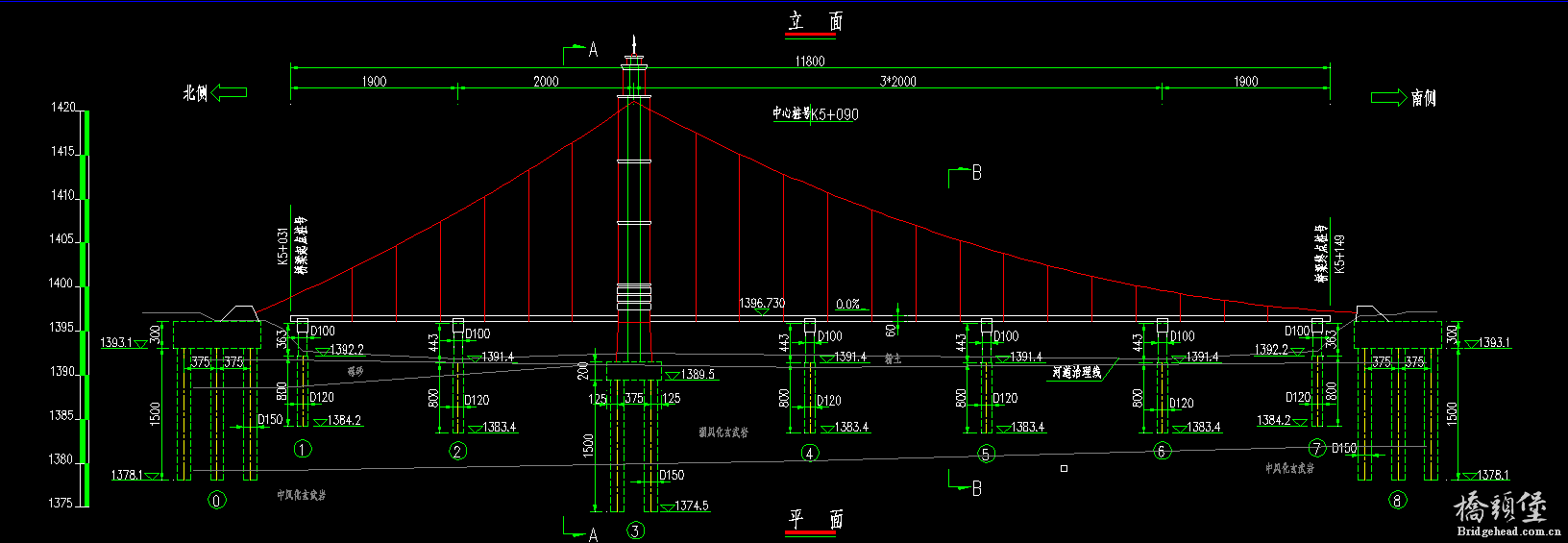

        1、本图尺寸除标高、里程桩号以米计外,其余均以厘米计。

3、原桥上部结构采用6*20m先简支后连续空心板,桥面净宽:2x净11.75m;下部结构采用柱式墩,墩台采用桩基础。
5、景观桥结构为悬索桥,两侧主梁与原桥净距为50cm,中间主梁中心线与道路设计线重合,桥塔位置采用塔梁固结,其, 基础均采用钻孔灌注桩。




东洋河大桥.rar

2.6 MB, 下载次数: 72

售价: 2 元堡币  [记录]

精彩评论倒序浏览

5180查看2评论

asdxiao198... 发表于 2020-6-26 09:54:05
缺设计说明、目录等
举报 回复
雪狼儿88... 发表于 2020-6-28 09:39:47
主梁直接从索塔中间穿过,尤其是中间索塔,  塔截面110  主梁截面100   这个塔截面消减太大拉吧
举报 回复
