钢丝斜拉索和钢绞线斜拉索在技术上主要有哪些区别,各自优势和不足又是哪些?
# V+ T2 L/ w* E! `$ U( D9 `' ^6 y" \! ~3 U" o! Y
1)平行钢丝拉索是将若干根高强钢丝按标准形式平行并拢排列,然后向同一个方向做轻度扭绞,扭转角度一般控制在2°~4°,再缠绕一层纤维带或钢带扎紧,最外层用挤塑机热挤聚乙烯(PE)护套作防护,最后根据设计长度精确下料,并在两端灌注锚具、经超张拉检验后制成成品拉索。
平行钢丝拉索所有制造过程全部在工厂进行,制成成品索后运输到现场安装张拉,其截面示意图如图1所示。
+ S% p! t6 |% T1 P3 b3 W
/ O% {/ W) W  [$ }$ o' q! \" v

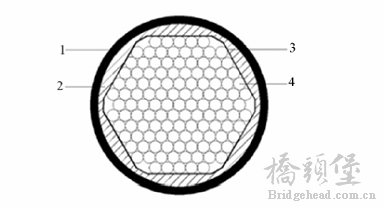

1-外层护套;2-内层护套;3-高强聚酯纤维带;4-高强镀锌钢丝
+ Y$ Y1 k8 m* L0 t
图1 平行钢丝拉索截面示意图
# E! ?$ z0 c& W$ _8 ]: n& `4 ?6 g( a" ^! O( L
2)钢绞线拉索主要由若干钢绞线和双层同步挤压成型的高密度聚乙烯(HDPE)防护套管组成,两端配有单根夹片式张拉端锚具和锚固端锚具。
     此拉索为半成品,需要运输到施工现场逐根穿索并进行张拉,其截面示意图如图2所示。
7 G+ d: K9 H+ ~$ }
' a" o4 t  X( G

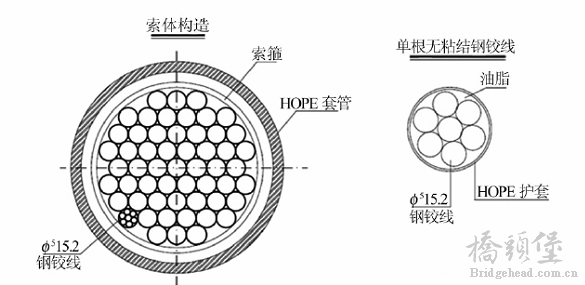

图2 平行钢绞线拉索截面示意图
( L6 N# k: f+ v7 U, R- U
' }% G! y) j8 b' D% H
& S, H0 x8 F# D4 ^7 s1 g/ S
/ _$ p* ~' i- c6 j# C  M/ o0 f

精彩评论1

suker 发表于 2020-7-9 10:07:01 | 显示全部楼层
没说哪种好?
