[讨论] 人行悬索桥的设计,请教大家

[复制链接]
桥梁追梦人 发表于 2020-4-21 17:15:47 | 显示全部楼层 |阅读模式
话题检索
结构体系: 悬索桥 » 地锚
桥梁部位: 上部结构 » 缆索
材料:

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x

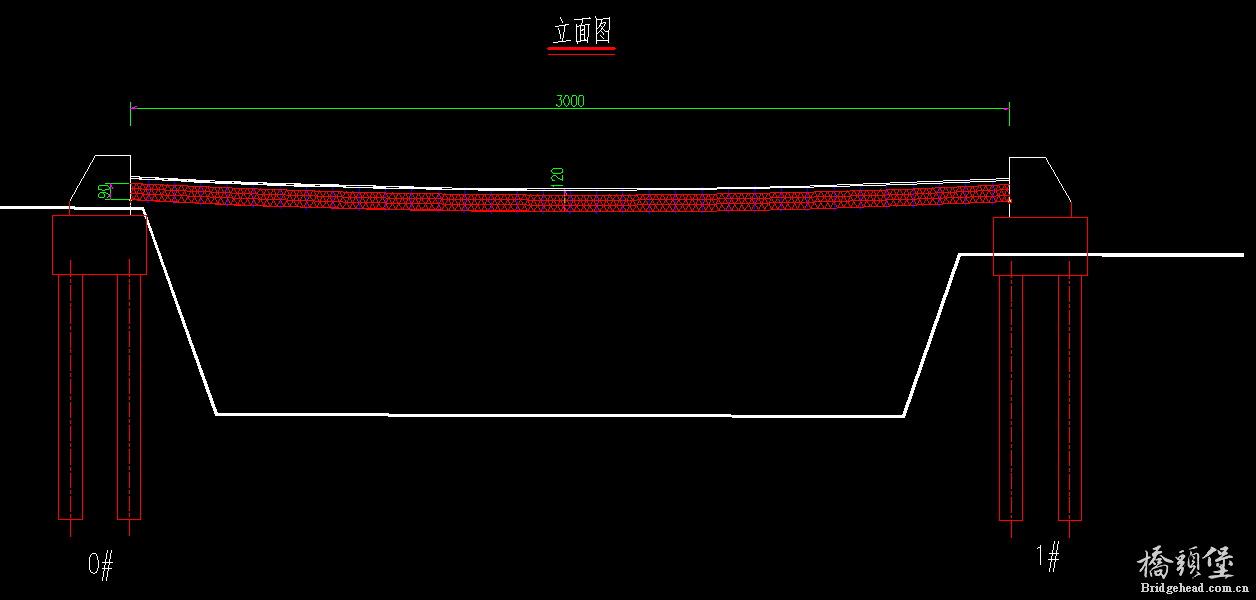

现在要做一个索道桥,大概的方案是附图的样子,请问大家,有没有类似的桥梁资料可供参考?计算的话,索力怎么算,桩基的抗倾覆和抗滑移怎么算?请大家指导,谢谢' P( r9 W& {% ]( u8 q. c* S) }

精彩评论3

panda1 发表于 2020-4-26 08:45:42 | 显示全部楼层
可以去大渡河铁索桥实地看看!

tautau 发表于 2020-8-26 13:58:49 | 显示全部楼层
后排桩只能是抗拔桩。

huangyuzho... 发表于 2020-9-7 05:55:23 | 显示全部楼层
缆索产生的拉力分解为水平力、上拔力和弯矩,作用于承载底,仍然按刚性承台群桩基础计算。桩基不能产生上拔力,用承载把这个力压下去,桩基的水平力产生的位移要严格控制,输入土参数可以算出桩基顶的变形,基本要控制在6mm以下。没做过这种桥,仅根据自己的理论,我觉得应该是这样!
