[原创] 桥墩计算书大师(按最新18规范)可出word详细计算书

[复制链接]
wlqwlq620 发表于 2020-3-22 14:12:39 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 wlqwlq620 于 2020-3-22 14:15 编辑
桥墩计算书大师,按最新规范(JTG 3362-2018)可出word详细计算书(包含圆形截面、矩形截面和空心截面)。
关注“桥梁江湖”公众号,限时免费注册!
补充内容 (2020-4-4 21:50):
《桥梁计算书大师》最新版本1.3c版已于 2020.04.04发布,最新的安装程序将不在论坛发布,请关注“桥梁江湖”微信公众号后,回复“桥墩”即可获得下载链接
补充内容 (2020-4-21 20:35):
论坛上传的1.2c安装包有点问题,有网友反应无法在运行,请大家不用再浪费堡币下载了。
最新版本是1.4c,修改了1.2c版程序不能运行的bug,并修复了已发现的其它问题。
建议直接关注微信公众号“桥梁江湖”,回复“桥墩”,即可获得该版本的下载链接。

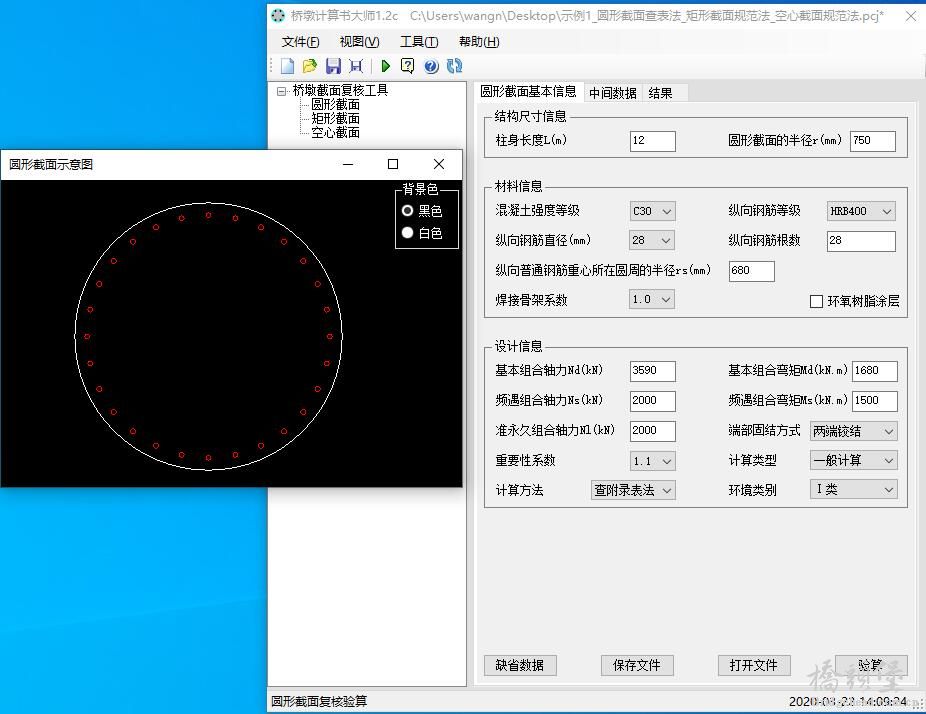

程序界面

程序界面

计算书样图

计算书样图

空心截面偏心受压构件验算计算书.pdf

183.42 KB, 下载次数: 75

计算书示例

桥墩计算书大师1.2c(2020.03.22)安装版.zip

19.46 MB, 下载次数: 67

售价: 1 元堡币  [记录]

安装程序

精彩评论13

wendy007 发表于 2020-3-23 18:44:09 | 显示全部楼层
谢谢分享之,已下载+申请注册成功!

 楼主| wlqwlq620 发表于 2020-3-23 20:13:44 | 显示全部楼层
谢谢支持,有使用问题可以在帖子里留言反馈,或者直接给我发邮件

点评

规范提出:偏心距与构件高度比值小于0.55可不进行裂缝宽度验算,可是你这个例子算出来后裂缝宽度不满足要求呢。怎么回事,觉得很奇怪,其他小于的验算后裂缝宽度都是很小的。  详情 回复 发表于 2020-3-27 16:29
loupoo 发表于 2020-3-27 16:29:50 | 显示全部楼层
wlqwlq620 发表于 2020-3-23 20:13
谢谢支持,有使用问题可以在帖子里留言反馈,或者直接给我发邮件

规范提出:偏心距与构件高度比值小于0.55可不进行裂缝宽度验算,可是你这个例子算出来后裂缝宽度不满足要求呢。怎么回事,觉得很奇怪,其他小于的验算后裂缝宽度都是很小的。


点评

如果我没有理解错的话,这位兄弟的意思应该是: 按规范规定,当e0/h  详情 回复 发表于 2020-3-28 17:22
 楼主| wlqwlq620 发表于 2020-3-28 17:22:09 | 显示全部楼层
loupoo 发表于 2020-3-27 16:29
规范提出:偏心距与构件高度比值小于0.55可不进行裂缝宽度验算,可是你这个例子算出来后裂缝宽度不满足要 ...

如果我没有理解错的话,这位兄弟的意思应该是:
按规范规定,当e0/h<=0.55时,可以不用去验算裂缝,但是当试着按规范的相关公式去验算时,发现裂缝还比较大,不合常理。
说下我的人个理解:规范关于e0/h限值规定,其实可以理解成当构件的"相对偏心距"很小时, 可以当作是计算裂缝的“小偏心”受压构件,此时远离作用点一侧的钢筋不全是受拉钢筋,有可能为受压钢筋。当你在计算钢筋应力时,公式中有一个As的参数,规范定义为受拉钢筋面积,即此时钢筋应力公式和裂缝公式已经不再适用,计算的结果也就不合理了,不管你算出来偏大还是偏小,后续的计算已经没有意义了。

裂缝计算规范条文

裂缝计算规范条文
lhyxaca 发表于 2020-4-4 09:18:25 | 显示全部楼层
下载学习,感谢楼主分享{:4_94:}{:4_94:}

seuzhxd 发表于 2020-4-13 17:58:29 | 显示全部楼层
下载学习,感谢楼主分享。

lilin1021 发表于 2020-4-21 17:00:32 | 显示全部楼层
win10系统无法打开

点评

论坛上传的版本过期了,请下载最新版本1.4c,关注“桥梁江湖”微信公众号,回复关键字“桥墩”即可![/backcolor]  详情 回复 发表于 2020-4-21 21:12
 楼主| wlqwlq620 发表于 2020-4-21 20:27:42 | 显示全部楼层
论坛上传的版本过期了,请下载最新版本1.4c,关注“桥梁江湖”微信公众号,回复关键字“桥墩”即可!

 楼主| wlqwlq620 发表于 2020-4-21 21:12:56 | 显示全部楼层
lilin1021 发表于 2020-4-21 17:00
win10系统无法打开

论坛上传的版本过期了,请下载最新版本1.4c,关注“桥梁江湖”微信公众号,回复关键字“桥墩”即可!

xrq409 发表于 2020-4-22 16:43:11 | 显示全部楼层
圆形截面裂缝计算有误,中间数据是对的,最终裂缝有误;承载力正确。

点评

我用的是新规范计算的哈,可否将你的输入数据信息贴出来,我来核实下结果  详情 回复 发表于 2020-4-22 16:52
 楼主| wlqwlq620 发表于 2020-4-22 16:52:45 | 显示全部楼层
xrq409 发表于 2020-4-22 16:43
圆形截面裂缝计算有误,中间数据是对的,最终裂缝有误;承载力正确。

我用的是新规范计算的哈,可否将你的输入数据信息贴出来,我来核实下结果

chenyan824 发表于 2020-4-23 12:47:10 | 显示全部楼层
各位大神,请问规范9.1.12矩形截面柱一侧钢筋配筋率不应小于0.2怎么理解?矩形截面配筋沿周边布置,分上、下、左、右四个面,我的理解“一侧”指的是四个方向都应验算大于0.2,原因是偏心构件墩底分别受X、Y向弯矩作用,X、Y向分别有一侧受拉、受压,而规范中“一侧”就是指的“一侧受拉”、“一侧受压”。不知道理解是否正确,规范没有说明,头疼,望大神指教!

点评

说下个人理解:理论上矩形轴心受压构件在实际工程中基本不存在,大多都会有带偏心的,受压构件都是偏心受压构件。 如果柱构件在实际运营中,只在一个方向(比如这里是X方向)受偏心荷载,另一个方向的偏心荷载可以  详情 回复 发表于 2020-4-23 18:01
 楼主| wlqwlq620 发表于 2020-4-23 18:01:39 | 显示全部楼层
chenyan824 发表于 2020-4-23 12:47
各位大神,请问规范9.1.12矩形截面柱一侧钢筋配筋率不应小于0.2怎么理解?矩形截面配筋沿周边布置,分上、 ...

说下个人理解:理论上矩形轴心受压构件在实际工程中基本不存在,大多都会有带偏心的,受压构件都是偏心受压构件。
如果柱构件在实际运营中,只在一个方向(比如这里是X方向)受偏心荷载,另一个方向的偏心荷载可以忽略不计,那么这个时候你就只需要保证在受偏心方向一侧的配筋率要满足最小配筋率0.2的要求;


如果两个方向都有偏心,而且还比较大,那么两个方向的各侧(也是就上、下、左、右)都要满足这个最小配筋率0.2的要求。
那么为啥规范对总的配筋率有要求外,对一侧钢筋还有配筋率的要求喃?偏心受压构件分大偏心和小偏心,大偏心构件有点类似梁受弯,不是很严格地讲,为了防止出现少筋破坏。如果从这点来看,小偏心似乎就不需要保证最小配筋要求了,但为了表述简单,对所有偏心构件都设定这一要求,对构件的安全是有利的。
