双层桥施工图(上钢下砼门架墩)某长江大桥完整一联引桥

东风1型 发表于 2020-2-27 14:52:07 | 显示全部楼层 | 阅读模式
  • 梁桥类型连续梁
  • 跨径50~100
  • 功能城市桥
  • 工法支架现浇
  • 材料
  • 图别施工图
  • 文件类型pdf
信息详情

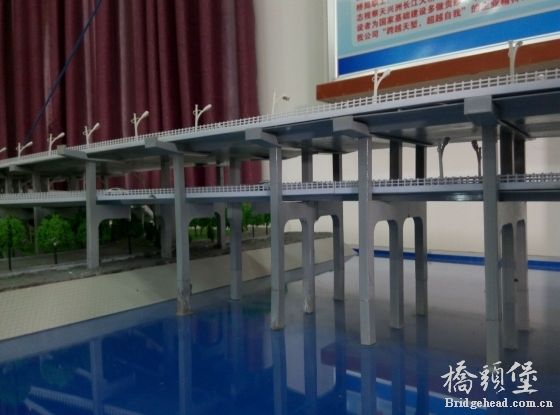

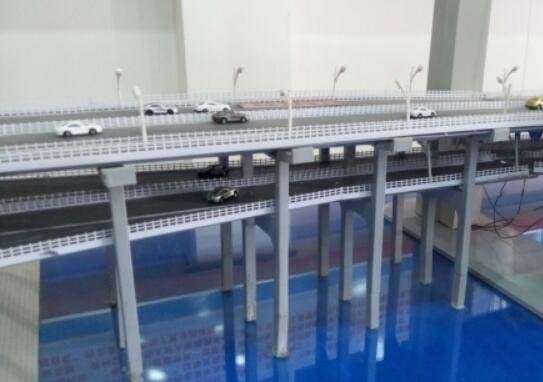

本联为主线引桥第S1联,为上下两层公路桥。
上层桥为跨度3X60.0 m的等高度连续钢箱梁,道路中心线为直线,桥梁顶宽12.75m。设计车道数为6车道,分幅布置。桥面铺装采用8cm钢纤维混凝土+9cm沥青混凝土。

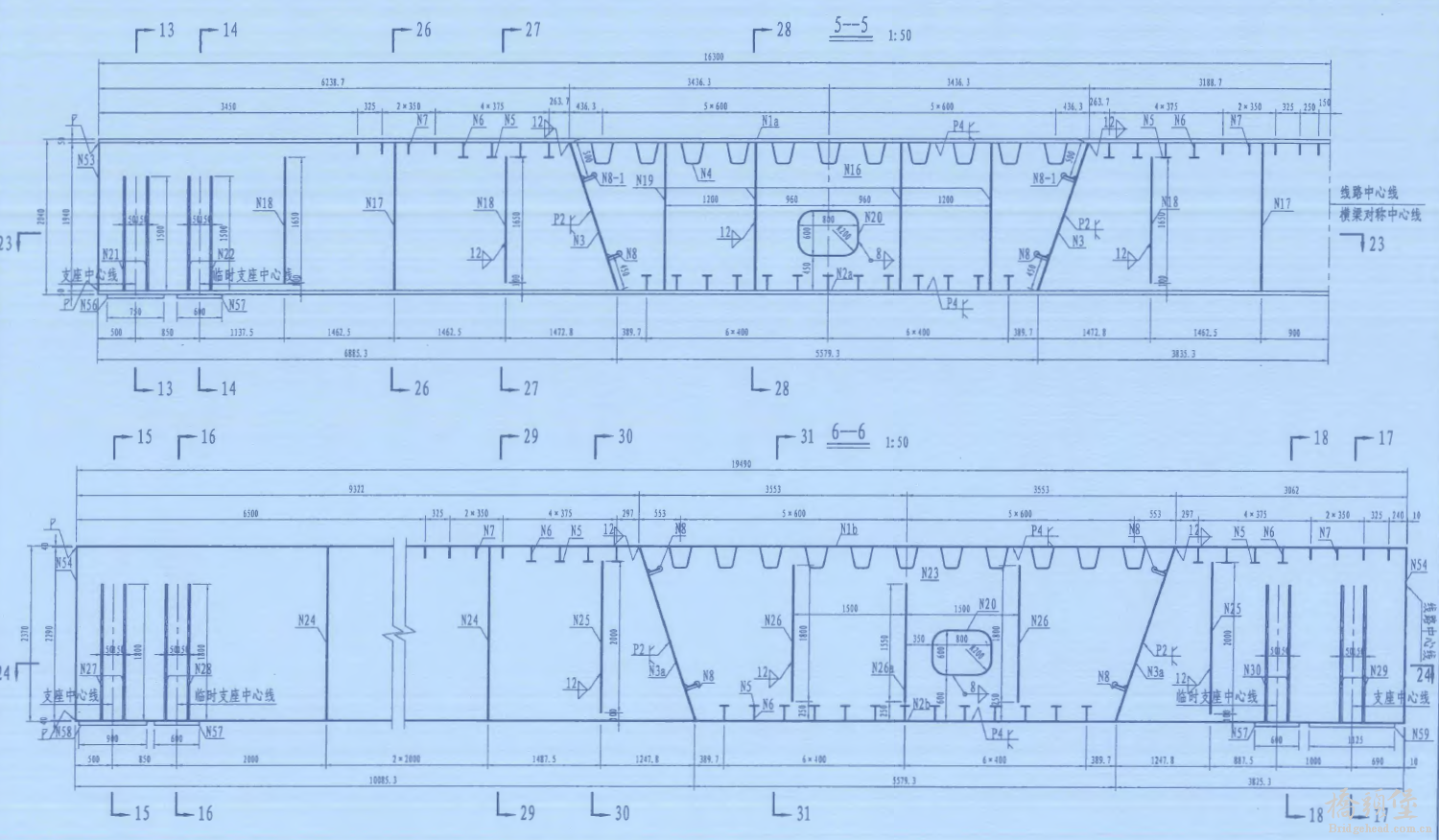

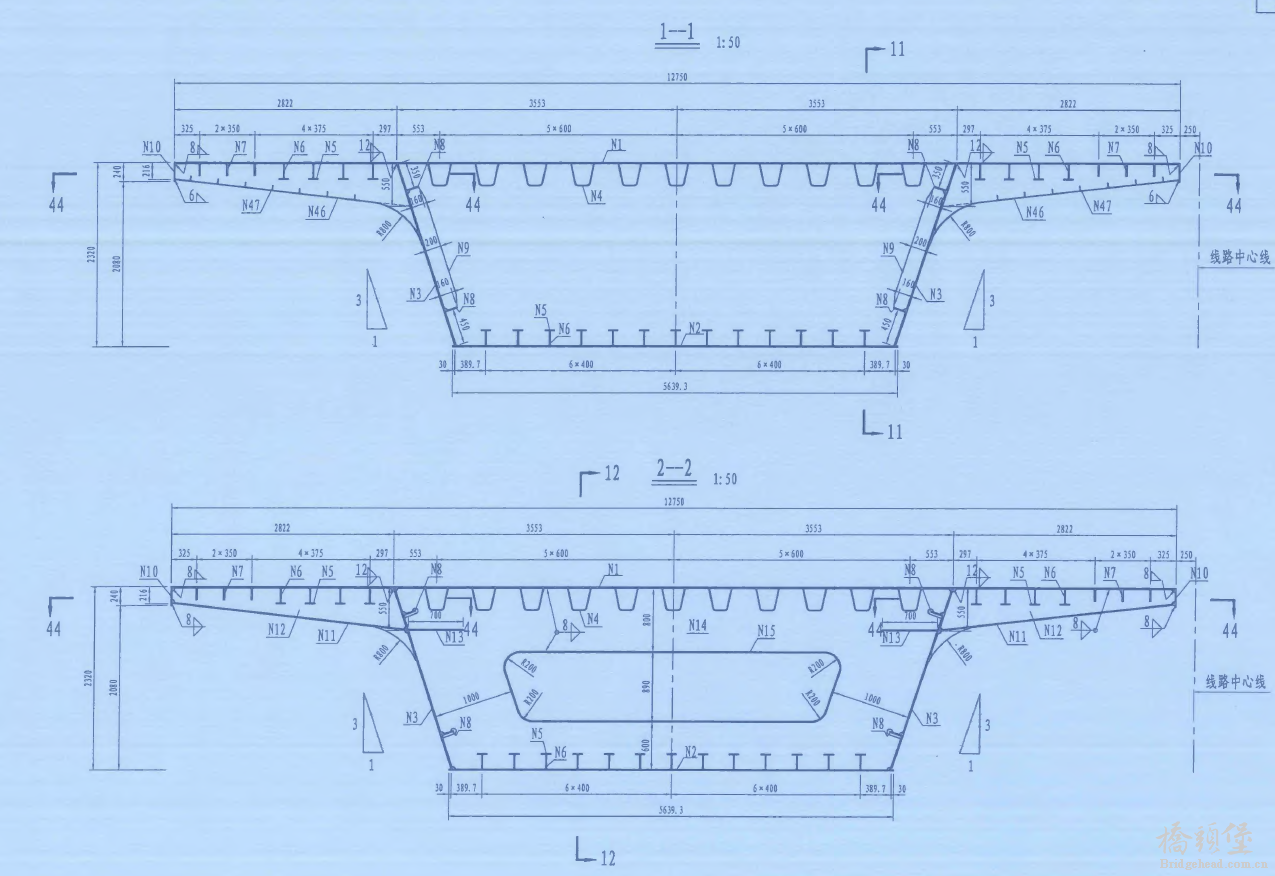

本联钢箱梁,主梁采用单箱单室截面,道路中心线处梁高2.32m S3号墩附近道路 中心线处梁高加高至3.32m。主梁悬臂3.0m,悬臂端部厚度240mm,悬臂根部厚度550mm 箱梁顶板一般板厚为16mm,底板一般板厚为14mm;腹板除中支点附近板厚为24mm外, 其他均为16mm

横隔板纵向标准间距为3m S1〜S3墩支点横隔板厚18mm,主塔处支点横隔板板厚 2432mm,普通横隔板板厚为12mm


下层桥为跨径布置为3X60=180m等高变宽预应力混凝土连续 梁,左右幅对称布置,单幅标准梁宽16m,梁高3.4m。本联位于直线段上。
本联下层桥为等高变宽预应力混凝土连续梁,主梁采用单箱双室截面,左右幅对称布置,梁高3. 4m。左右幅箱梁在主塔墩2#墩处通过3. 3m宽的大横梁连接成以整体,双幅桥 面宽33m;其他部分采用分幅布置,单幅标准梁宽16m。主梁左、右侧悬臂均为2m,悬臂端部厚20cm,悬臂根部厚45cm。箱梁顶底板厚为25cm,顶底板在支点附近均局部加厚至50cm。跨中腹板厚度为50cm,在中支点附近加厚至70cm,并在支点处局部加强。中支点 横梁厚度为2.5m S3#墩边支点横梁厚度1.5m 2#墩边支点横梁厚度3.3m

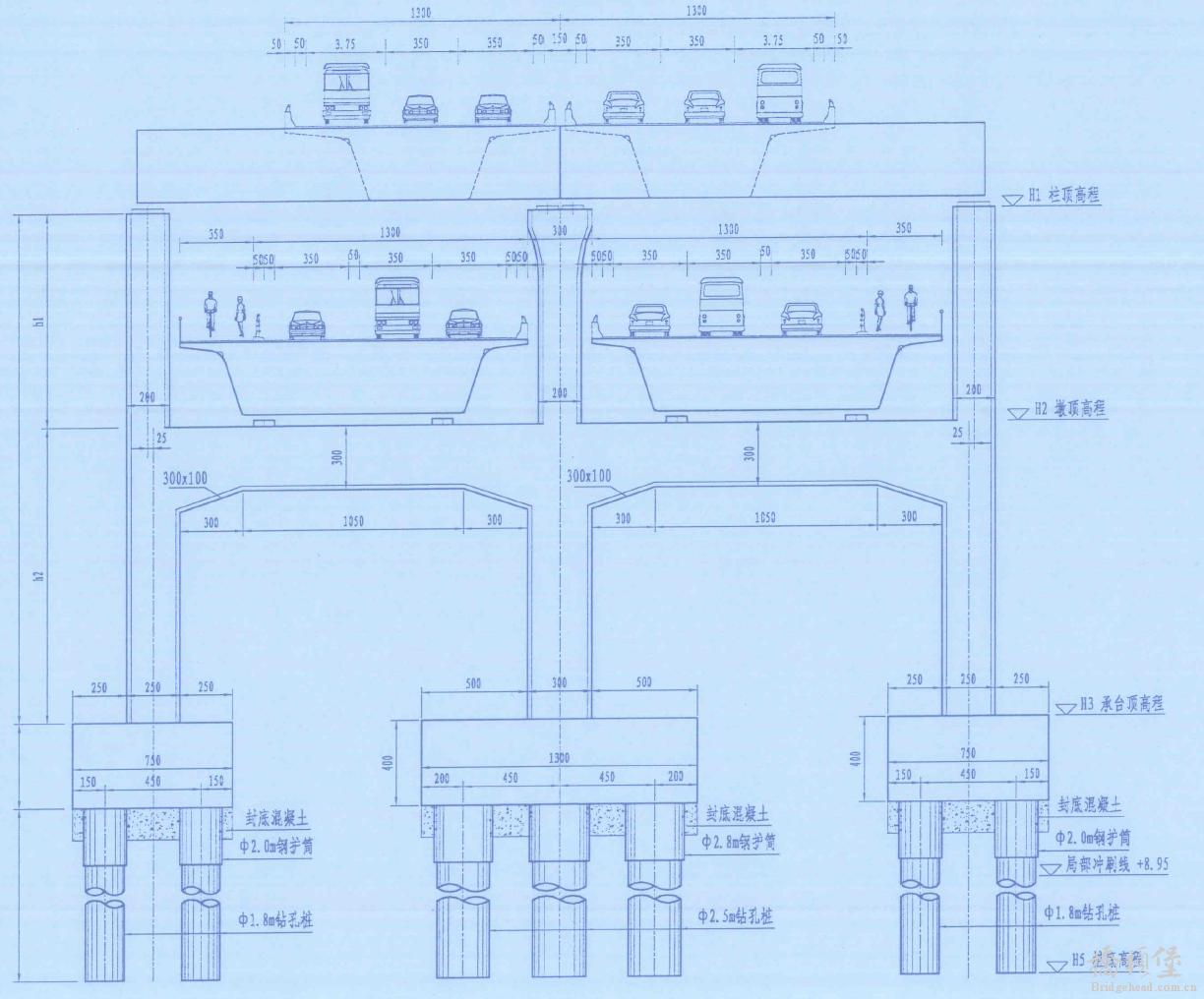

桥墩主要构造:上层桥立柱截面尺寸为2.0m (横向)x4. 5m (纵向),中柱顶部3.0m 高度范围内为花瓶形状,顶面尺寸过渡到3.0m (横向)x4.5m (纵向);下层桥中柱截面 尺寸为3.0m (横向)x4.5m (纵向),边柱截面尺寸为2. 5m (横向)x4. 5m (纵向),立柱 间利用横梁连接形成框架结构,横梁截面尺寸为3.0m (高)x4.5m (纵向),横梁与立柱 连接处设置1.0x3.0m倒角,横梁为预应力混凝土结构。为便于施工时脱模,立柱截面四 个角和横梁底面二个角均设置直径20cm的倒圆;每个立柱下设置独立的承台基础,中柱承台平面尺寸为13. 0m(横向)x13.0m(纵向),高4. 0m,基础为5根直径2. 5m的钻孔桩, 边柱承台平面尺寸为7.5m (横向)x7.5m(纵向),高4.0m,基础为4根直径1.8m钻孔桩。






(二)S1联上部结构3x60混凝土箱梁.rar

9.81 MB, 下载次数: 8

售价: 15 元堡币  [记录]

引桥下部结构(双层门架).rar

4.45 MB, 下载次数: 10

售价: 20 元堡币  [记录]

(一)S1联上部结构3x60钢箱梁.rar

3.65 MB, 下载次数: 12

售价: 15 元堡币  [记录]

精彩评论倒序浏览

1955查看6评论

meishaner 发表于 2020-2-27 21:34:39
图纸是CAD转的PDF文件    还是扫描的蓝图?

cnmnqj 发表于 2020-2-27 22:57:29
杨泗港  大桥局

wl_0910 发表于 2020-2-28 08:46:25
好图纸,值得学习

zchlb 发表于 2020-2-28 09:34:29
既然好,收藏学习。

虫子 发表于 2021-11-24 10:38:59
好资料,学习学习

montagee 发表于 2021-11-26 10:26:36
这样的双层桥面图纸可不多见呀
