[梁桥] (50+80+50)(55+80+55)曲线悬浇变截面连续箱梁(两联)

[复制链接]
东风1型 发表于 2020-2-20 18:46:24 | 显示全部楼层 |阅读模式
  • 梁桥类型 : 连续梁
  • 跨径 : 50~100
  • 功能 : 城市桥
  • 工法: 悬浇
  • 材料 :
  • 图别: 施工图
  • 文件类型: pdf
  • 信息详情

    马上注册,结识更多同行,享用更多资源!

    您需要 登录 才可以下载或查看,没有帐号?注册

    x
    • 一级公路技术标准兼顾城市道路功能;
    • 设计车速为主路80km/h;立交匝道35~40km/h
    • 地震动峰值加速度系数为0.05g (地震基本烈度为6 度)。

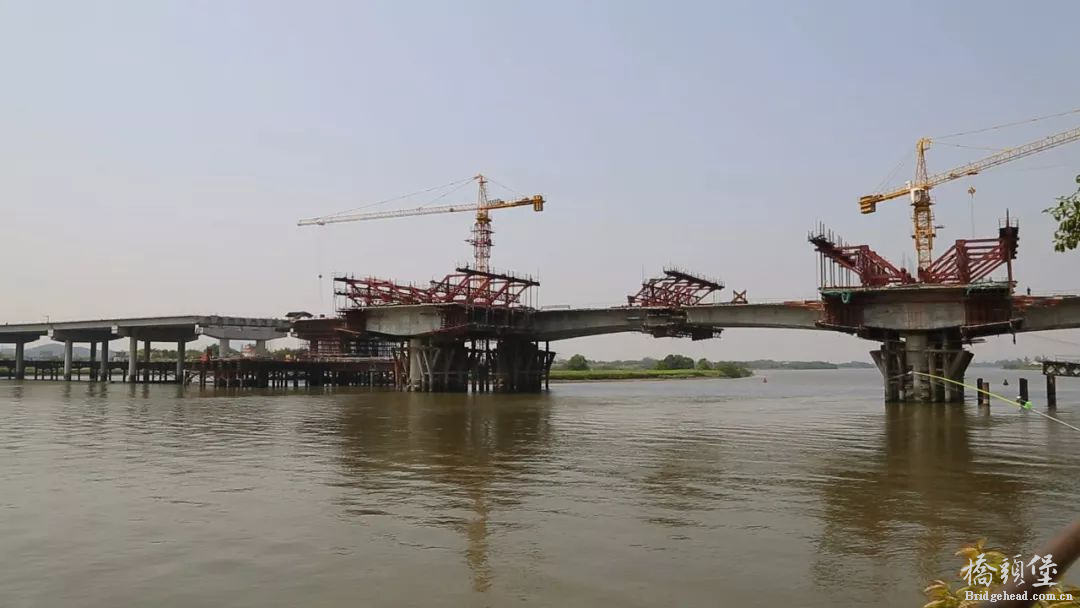

      本项目主要为跨线高架桥和互通立交桥,西环大桥跨越潭江和镇海水采用预应力混凝土悬浇连续梁,其他位置采用预制小箱梁;在部分互通式立交小半径和变宽段匝道,采用现浇连续箱梁。

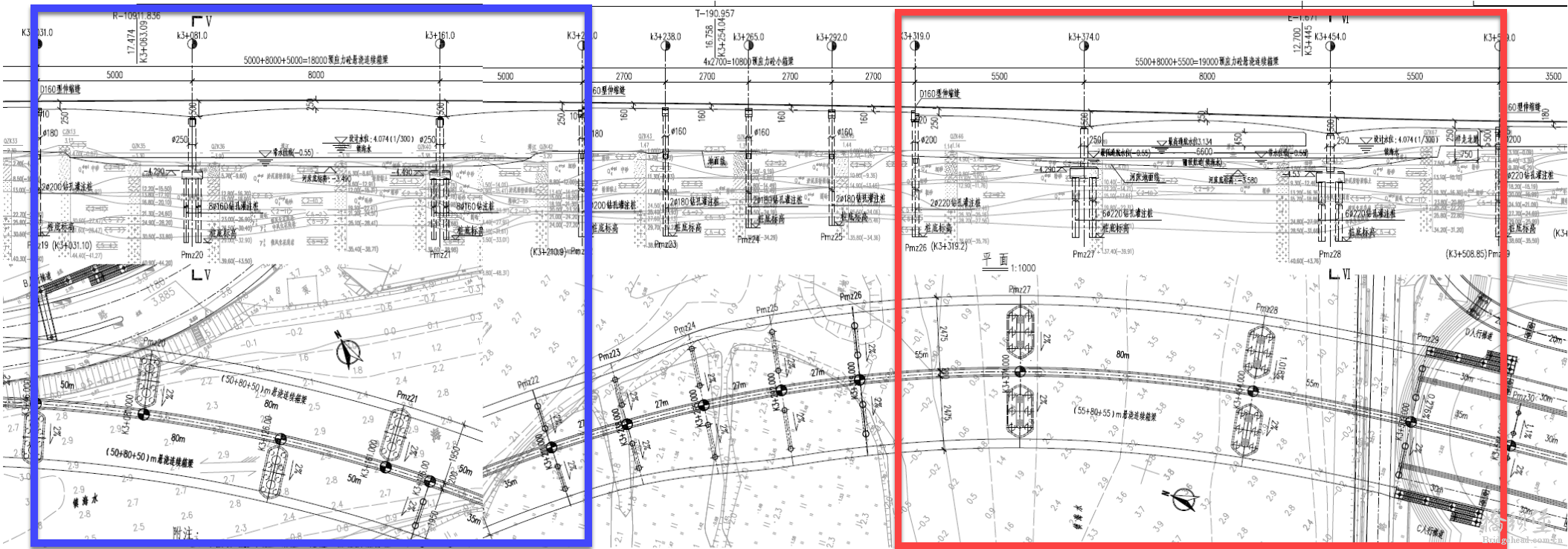

      结合桥位特点和建设条件主桥跨镇海水右汊和潭江左汊采用( 55+80+55 )m 悬浇混凝土连续梁;跨镇海水左汊主桥采用50+80+50m 悬浇连续梁,引桥分别采用2730333435m 预应力混凝土小箱梁。
      大桥分幅设计,跨镇海水右汊55+80+55m 连续梁单幅桥桥宽24.75~25.25m;跨潭江左汊55+80+55m 连续梁单幅桥桥宽24.75~25. 5m,上部结构采用预应力混凝土连续箱梁,下部采用钢筋混凝土墙式实心墩,桩基采用钻孔灌注桩。
      跨镇海水左汊50+80+50m 连续梁单幅桥桥宽19.5m,上部结构采用预应力混凝土连续箱梁,下部采用钢筋混凝土圆形柱式墩,桩基采用钻孔灌注桩。

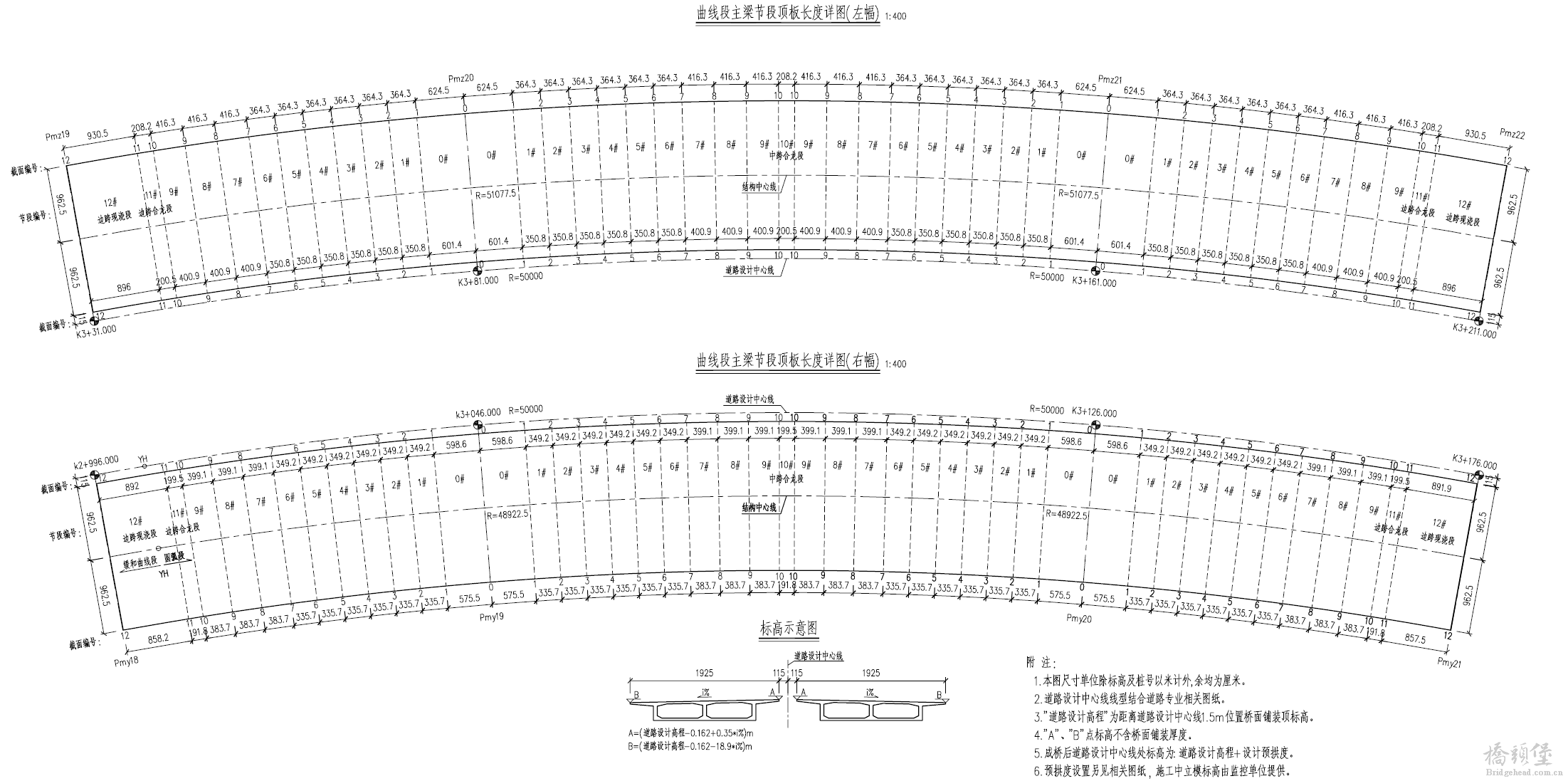

    国内大院设计作品,两联桥均为平面半径500m的圆曲线及缓和曲线上。

    曲线变截面悬浇连续梁(完整上部).part2.rar

    15 MB, 下载次数: 4

    售价: 20 元堡币  [记录]

    曲线变截面悬浇连续梁(完整上部).part1.rar

    15 MB, 下载次数: 5

    售价: 20 元堡币  [记录]

    曲线变截面悬浇连续梁(完整上部).part3.rar

    4.78 MB, 下载次数: 4

    售价: 10 元堡币  [记录]

    精彩评论3

    montagee 发表于 2020-2-21 11:46:49 | 显示全部楼层
    图纸很好    大赞啊   请问是CAD还是PDF的?

    心水清明 发表于 2020-2-21 22:39:33 | 显示全部楼层
    建议楼主提供桥型图。

    tongji007 发表于 2020-2-25 17:20:19 | 显示全部楼层
    上海大院的图纸 pdf的  建议楼主提完整图纸
