[刚构] (100+176+176+100)m变截面钢桁组合连续刚构桥

[复制链接]
东风1型 发表于 2020-2-16 12:40:44 | 显示全部楼层 |阅读模式
  • 梁桥类型 : 刚构或T构
  • 跨径 : 100~200
  • 功能 : 公路桥
  • 工法: 缆索吊装
  • 材料 : 组合
  • 图别: 施工图
  • 文件类型: pdf
  • 信息详情

    马上注册,结识更多同行,享用更多资源!

    您需要 登录 才可以下载或查看,没有帐号?注册

    x
    大桥为主跨176m 的钢桁组合连续刚构,跨径布置100m+176m+176m+100m,主桁架桁高5.5m~16m,标准节间水平长12m。两片主桁架弦杆中心间距9.5m。

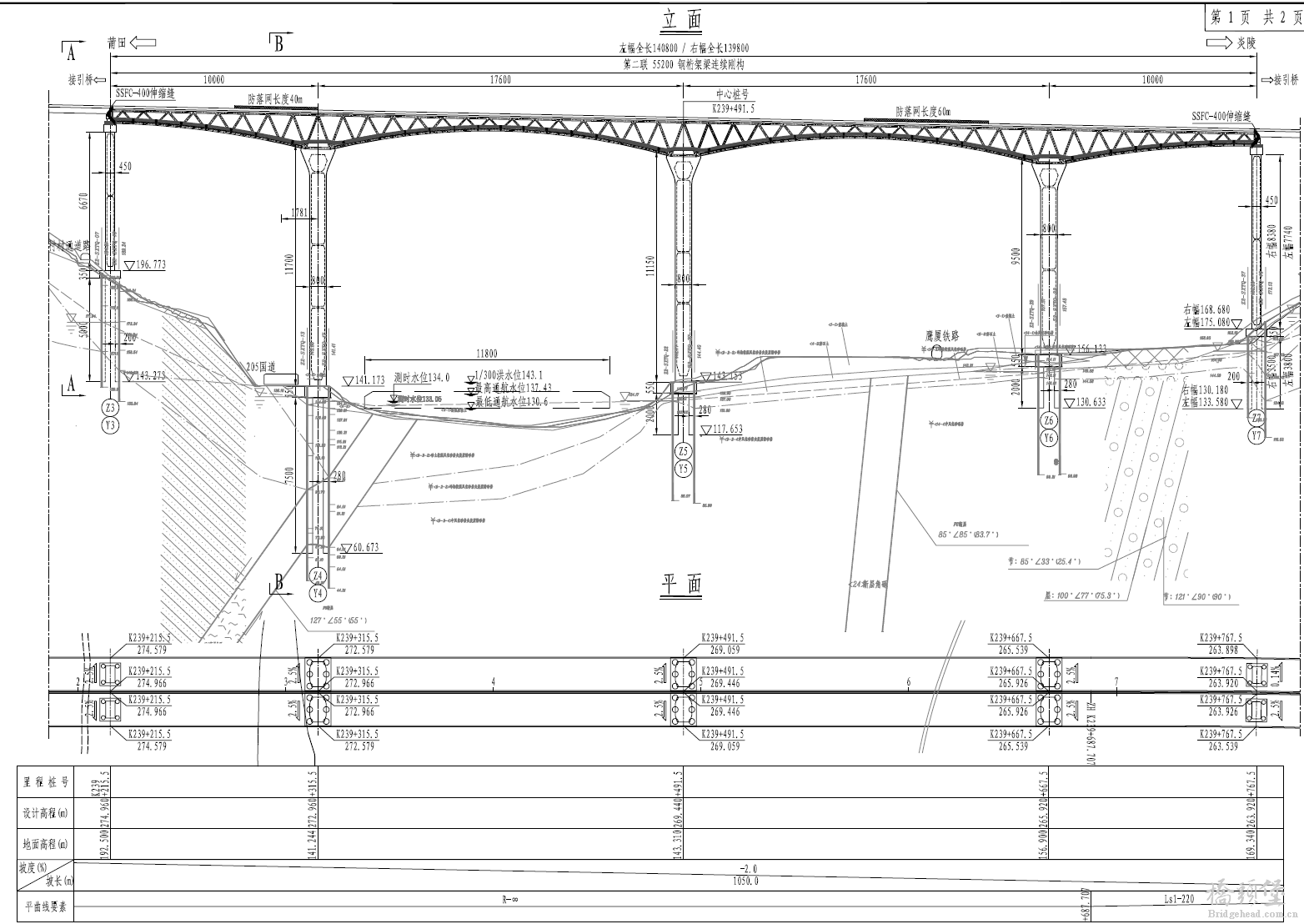

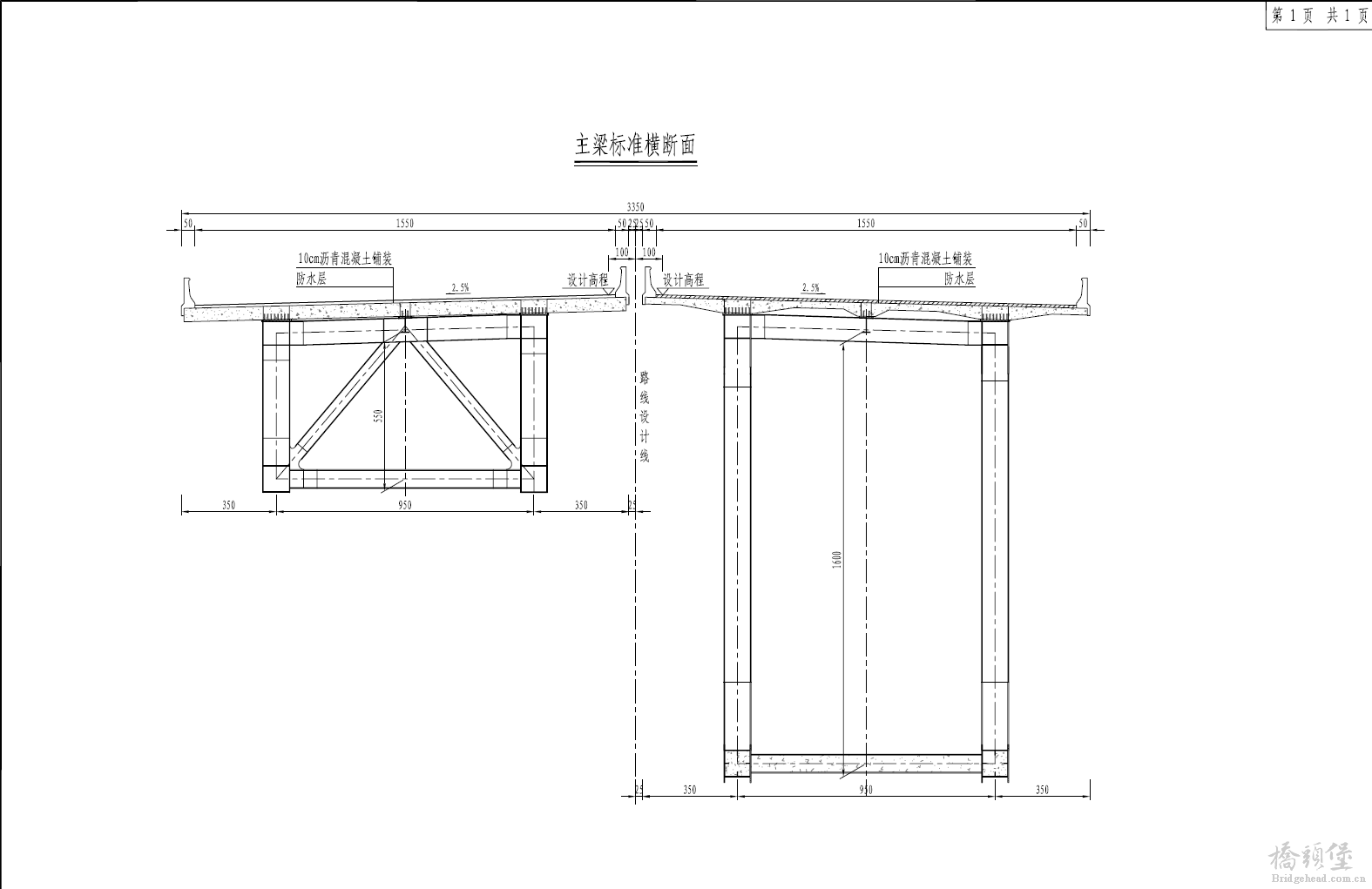

    截图202002161110311373..png 截图202002161111025655..png
    该桥采用钢混结合钢桁梁连续刚构新体系,采取缆索吊机安装新工艺,采用耐候钢、UHPC、耐磨玻璃钢管和耐候钢支座等新材料。

          沙溪特大桥位于三明市三元区莘口镇,线路横跨205国道、沙溪河及月亮湾景区。右幅桥长1398米,左幅桥长1408米,桥梁宽度33.5米。主桥采用钢桁组合梁连续刚构,下部结构采用空心薄壁墩,桥墩高超过110米,跨径布置为100米+176米+176米+100米,引桥采用钢板组合梁连续梁,部分引桥墩高达到60~90米,下部结构根据墩高情况采用桩柱式桥墩或空心薄壁墩。沙溪大桥全线采用高速公路标准建设,采用双向六车道,设计速度100公里/时。




    主桥上部结构施工图设计.part1.rar

    15 MB, 下载次数: 15

    售价: 30 元堡币  [记录]

    主桥上部结构施工图设计.part2.rar

    12.2 MB, 下载次数: 14

    售价: 30 元堡币  [记录]

    精彩评论5

    wl_0910 发表于 2020-2-19 16:28:52 | 显示全部楼层
    厉害,值得参考学习

    zhucan0924 发表于 2020-2-19 17:04:55 | 显示全部楼层
    有下部的吗?谢谢

    wangxinzon... 发表于 2020-2-20 08:51:52 | 显示全部楼层
    好资料,可惜没钱,能发一份给我吗,谢谢。516415017@qq.com

    tongji007 发表于 2020-2-25 17:15:06 | 显示全部楼层
    没有下部  就是一个招标图纸    内容不包括贴出来的三维图  请楼主上传

    hjh507 发表于 2020-2-28 09:15:16 | 显示全部楼层
    楼上的能说明细一点,是施工图吗还是说是方案招标图。毕竟楼主的搞得有点贵一下就60
