[斜拉] 主跨658m湘潭杨梅州大桥主桥图纸

  [复制链接]
东风1型 发表于 2019-10-16 18:34:54 | 显示全部楼层 |阅读模式
  • 斜拉类型 : 双塔斜拉
  • 跨径 : 400~600
  • 功能 : 公路桥
  • 工法: 架桥机
  • 材料 : 组合
  • 图别: 施工图
  • 文件类型: pdf
  • 信息详情

    马上注册,结识更多同行,享用更多资源!

    您需要 登录 才可以下载或查看,没有帐号?注册

    x

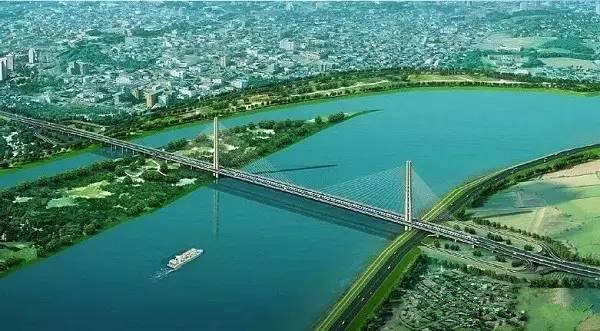

    杨梅洲大桥位于湘潭市城区、东西向。横跨湘江、西起岚园路,东至建设路。路线全长2400米,其中桥梁长2118米,宽36米,东西引桥共长282米。大桥采用双向6车道,设计车速60公里/时。
    截图201910161823433584..png 截图201910161823283040..png
    主桥采用双塔中央索面混合梁斜拉桥。
    上部构造概况
    主桥桥跨布置为:(70+70+70+658+100+170+70)m,全长1108m,为双塔双索面半漂浮体系斜拉桥。东、西边跨各设置 2 个辅助墩和 1 个过渡墩,主跨658m,西侧边跨长 210m,东侧边跨长 240m,其中 100m 跨跨越河东大堤。西侧边跨及东侧大堤外边跨采用重量大、便于支架法施工的混凝土箱梁结构;主跨位于水中及东侧跨大堤孔受跨径限制,因此采用了重量轻、便于悬臂拼装施工的钢箱梁。西侧钢混结合面设置在跨中段距索塔 14.75m 处,东侧钢混结合面设置在次边跨段距辅助墩 9.85m 处,西边跨混凝土箱梁总长度为 223.59m,钢箱梁总长度 733.4m,东边跨混凝土箱梁总长度为148.69m。
    全桥共划分52个钢箱梁梁段、两个钢混结合段、两个边跨混凝土梁段。
    索塔设计

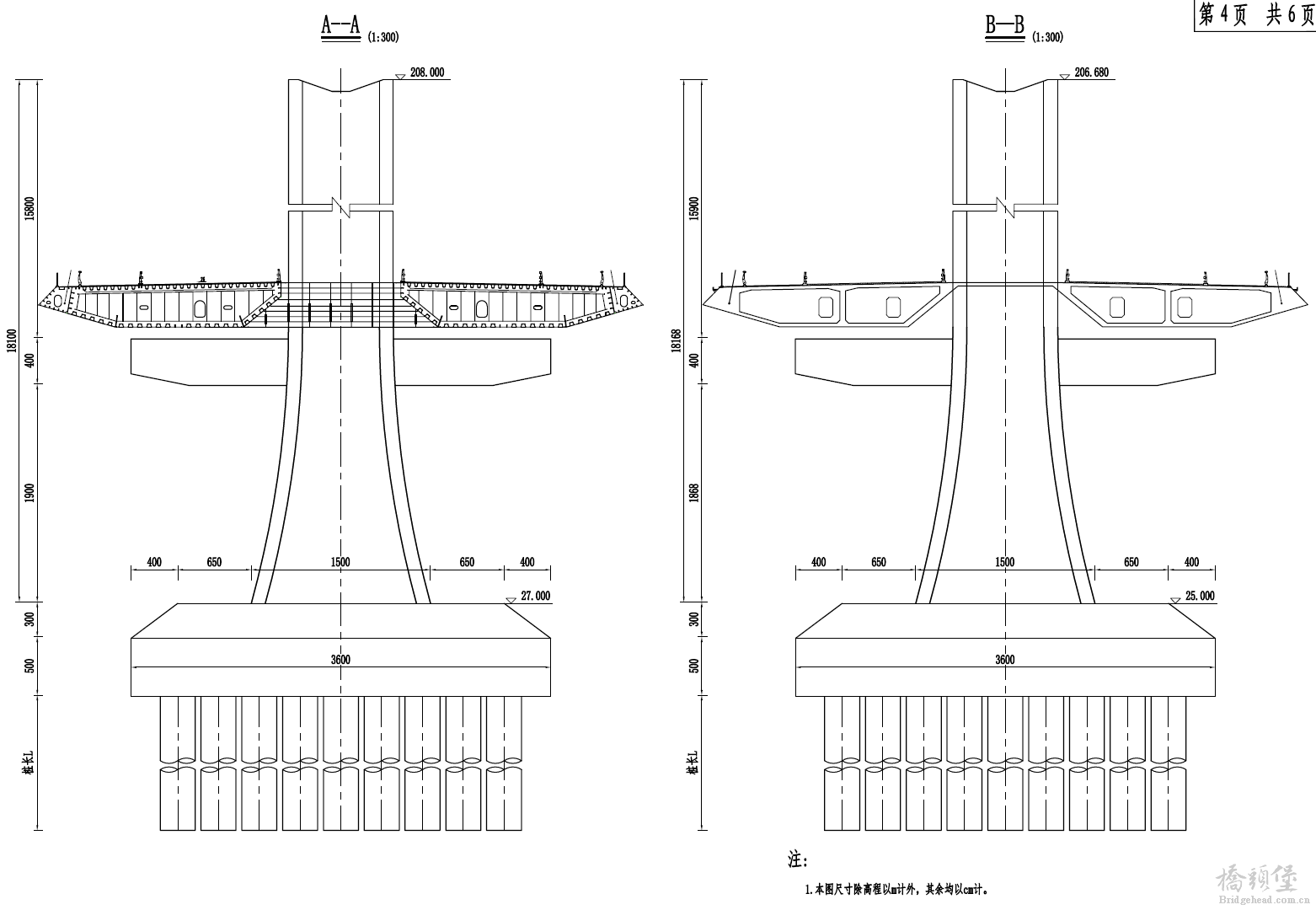

    (1)索塔为钢筋混凝土独柱形塔,采用C55混凝土。河西侧索塔总高度181m,河东侧索塔总高度181.68m,斜拉桥主梁梁底位置设置一道牛腿式下横梁。
    (2)下塔柱及中塔柱为分离式的矩形断面,中下塔柱在牛腿处设置横梁,中塔柱分离断面通过设置横梁合并为上塔柱哑铃型断面。塔柱断面从下到上,整体尺寸从西塔15x20m(东塔15.367x20.045)变化到9x11m。塔底横桥向西塔15m(东塔15.367m),塔顶横桥向9m;塔底顺桥向西塔20m(东塔20.045m),塔顶顺桥向11m。下塔柱标准壁厚1.4m,中塔柱壁厚1.2m,上塔柱壁厚1.0m。

    第二册第三分册(索拉及斜拉索).part5.rar

    15 MB, 下载次数: 14

    售价: 10 元堡币  [记录]

    第二册第三分册(索拉及斜拉索).part2.rar

    15 MB, 下载次数: 14

    售价: 5 元堡币  [记录]

    第二册第三分册(索拉及斜拉索).part3.rar

    15 MB, 下载次数: 21

    售价: 5 元堡币  [记录]

    第二册第三分册(索拉及斜拉索).part6.rar

    15 MB, 下载次数: 17

    售价: 5 元堡币  [记录]

    第二册第三分册(索拉及斜拉索).part4.rar

    15 MB, 下载次数: 19

    售价: 5 元堡币  [记录]

    第二册第三分册(索拉及斜拉索).part1.rar

    15 MB, 下载次数: 19

    售价: 5 元堡币  [记录]

    主线桥桥型布置图..pdf

    3.2 MB, 下载次数: 14

    售价: 10 元堡币  [记录]

    第二册第三分册(索拉及斜拉索).part7.rar

    1.4 MB, 下载次数: 14

    售价: 5 元堡币  [记录]

    精彩评论2

     楼主| 东风1型 发表于 2019-10-16 18:39:59 | 显示全部楼层
    中跨为钢箱梁,边跨为混凝土箱梁。

    中跨钢箱梁图纸暂缺,欢迎有图的朋友共享

    第二册第二分册(混凝土主梁段).part5.rar

    15 MB, 下载次数: 37

    第二册第二分册(混凝土主梁段).part3.rar

    15 MB, 下载次数: 39

    第二册第二分册(混凝土主梁段).part1.rar

    15 MB, 下载次数: 31

    第二册第二分册(混凝土主梁段).part2.rar

    15 MB, 下载次数: 37

    第二册第二分册(混凝土主梁段).part4.rar

    15 MB, 下载次数: 43

    第二册第二分册(混凝土主梁段).part6.rar

    10.6 MB, 下载次数: 41

    sylvten100 发表于 2019-10-17 15:20:24 | 显示全部楼层
    非常好(✪▽✪)非常感谢。
