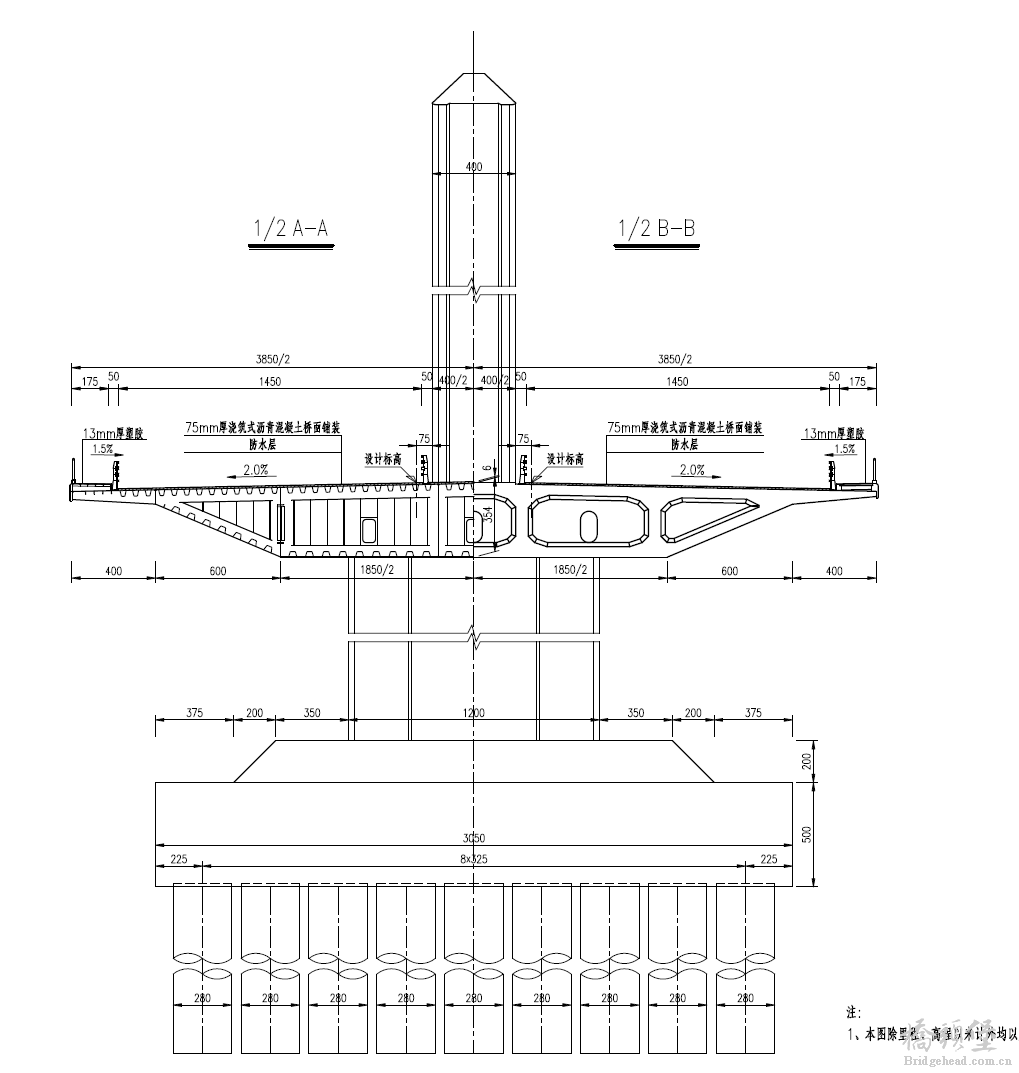

(136+254)m单塔混合梁斜拉桥主桥施工图

东风1型 发表于 2019-10-9 21:40:42 | 显示全部楼层 | 阅读模式
  • 斜拉类型单塔斜拉
  • 跨径200~300
  • 功能城市桥
  • 工法悬浇
  • 材料组合
  • 图别施工图
  • 文件类型pdf
信息详情
容桂特大桥为伦桂路上用于跨越容桂水道(I级航道)的特殊构造物,连接 容桂马岗两地,是控制整个项目周期的最主要节点。容桂特大桥桩号范围为 K1+427. 589 至 K3+246. 089,桥梁全长 1818.5m。跨径布置为:(3X30m)(小箱 梁)+(36+43+46. 5+43+36m)(现浇连续箱梁)+ (5 X 30m+5 X 30m)(小箱 梁)+ (55+100+55m)(变截面连续箱梁)+ (48. 2+87. 8+254)(独塔斜拉桥) + (2X 42m)(现浇连续箱梁)+ (4X 30m+5 X 30m+4X 30m+5 X 30m)(小箱梁)。

主桥为独塔斜拉桥,墩、塔、梁固结,跨径组成为48.2+87.8+254m。

主梁边跨48.2+87.8=136m为预应力混凝土箱梁,预应力混凝土箱梁伸过桥塔15.0m,通过钢混结合段与主跨钢箱梁连接。

斜拉索间距混凝土箱梁侧为6m,钢箱梁侧为12m,边、中跨侧均为准单索面。

桥塔为顺桥向倒“Y”形独塔,桥面以上塔高102m。




48.2+87.8+254m独塔斜拉桥.part4.rar
