[求助] 迈达斯建立的箱涵模型角点弯矩不闭合呢

[复制链接]
炎黄狼王 发表于 2019-7-9 18:38:29 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 炎黄狼王 于 2019-7-9 18:50 编辑 3 I" _1 U: r" r5 s6 v
# W% g9 K: t& h3 l% L% S: t
我参照着老朱的箱涵教程建了一个双孔箱涵的模型,在只有自重的时候,各个角点处的弯矩都是左右相等的。就是说总的弯矩加起来是0。然后,我把土压力,移动荷载各种添加好了,再运行,发现左上角和右下角的角点弯矩不闭合了。按理不是应该左右相等,方向相反么。怎么会有这种情况出现呢?老朱的讲时模型也是这样的。) `4 B1 x5 Q0 j2 @6 D8 y9 h% R
5 n; L7 t6 A5 z1 _- g% v
1 d$ p" [3 f7 R' r0 n( U" j/ K, l4 @7 Q3 A1 q- S5 u
3 n' @& Y+ D9 W+ M# K

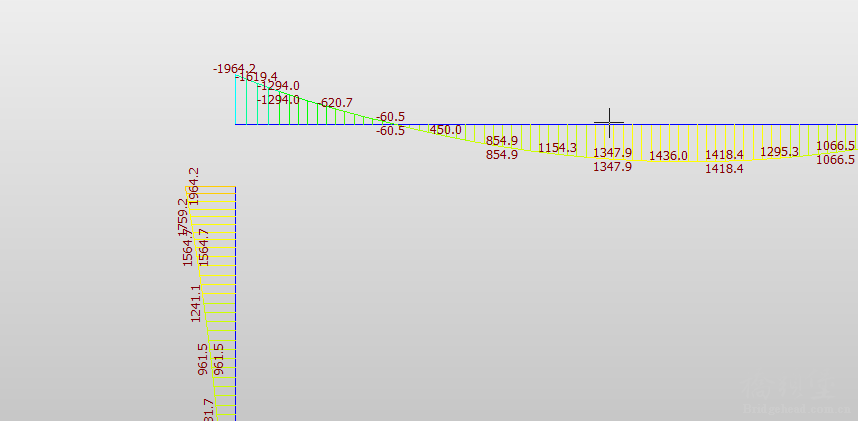

其他荷载加上了,左上角不等了

其他荷载加上了,左上角不等了

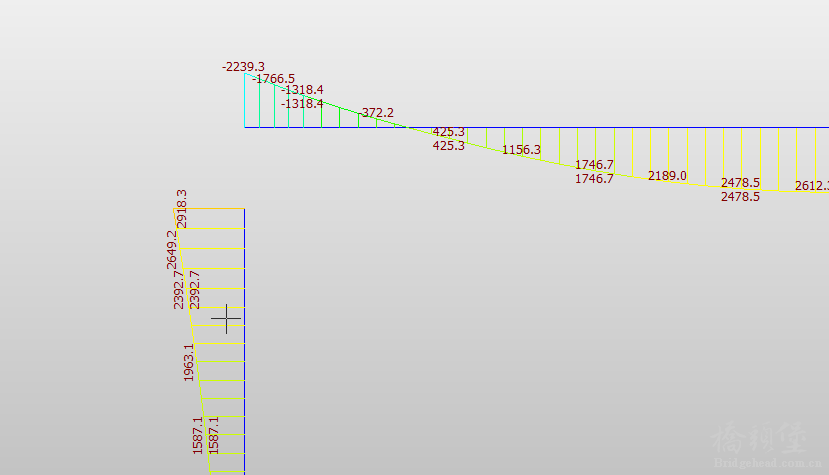

老朱的模型,只有恒荷载的时候,左上角是相等的。

老朱的模型,只有恒荷载的时候,左上角是相等的。

精彩评论4

刘山QQ 发表于 2019-7-10 08:28:29 | 显示全部楼层
理论上刚性连接的地方,总弯矩之和为0。但是你这种情况应该选的max min,出现的数值是各个工况的最不利弯矩,而这两种情况不是一起出现的,所以数值不一样。

点评

哦,确实是读取的max,all下就能看到两组数据,都是闭合的。感谢感谢~  详情 回复 发表于 2019-7-12 16:56
雪狼儿88 发表于 2019-7-10 08:40:25 | 显示全部楼层
但是按理说同一种组合下,角点两边的弯矩是一致的,也就是说最大弯矩应该是同时出现的才对的
$ k3 V3 V8 d3 Z; ]  D

 楼主| 炎黄狼王 发表于 2019-7-12 16:56:16 | 显示全部楼层
刘山QQ 发表于 2019-7-10 08:28
: h  t/ {$ k5 ?5 h理论上刚性连接的地方,总弯矩之和为0。但是你这种情况应该选的max min,出现的数值是各个工况的最不利弯矩 ...

; N: ^. D! b; c哦,确实是读取的max,all下就能看到两组数据,都是闭合的。感谢感谢~

zmy916 发表于 2019-9-29 09:57:08 | 显示全部楼层
能分享下你的箱涵迈达斯模型吗??
