(88+218+218+88)m三塔叠合梁自锚式悬索桥图纸

东风1型 发表于 2019-5-10 21:37:34 | 显示全部楼层 | 阅读模式
  • 悬索类型自锚悬索
  • 跨径200~300
  • 功能城市桥
  • 工法顶推转体
  • 材料组合
  • 图别施工图
  • 文件类型pdf
信息详情
本帖最后由 东风1型 于 2019-5-10 21:39 编辑

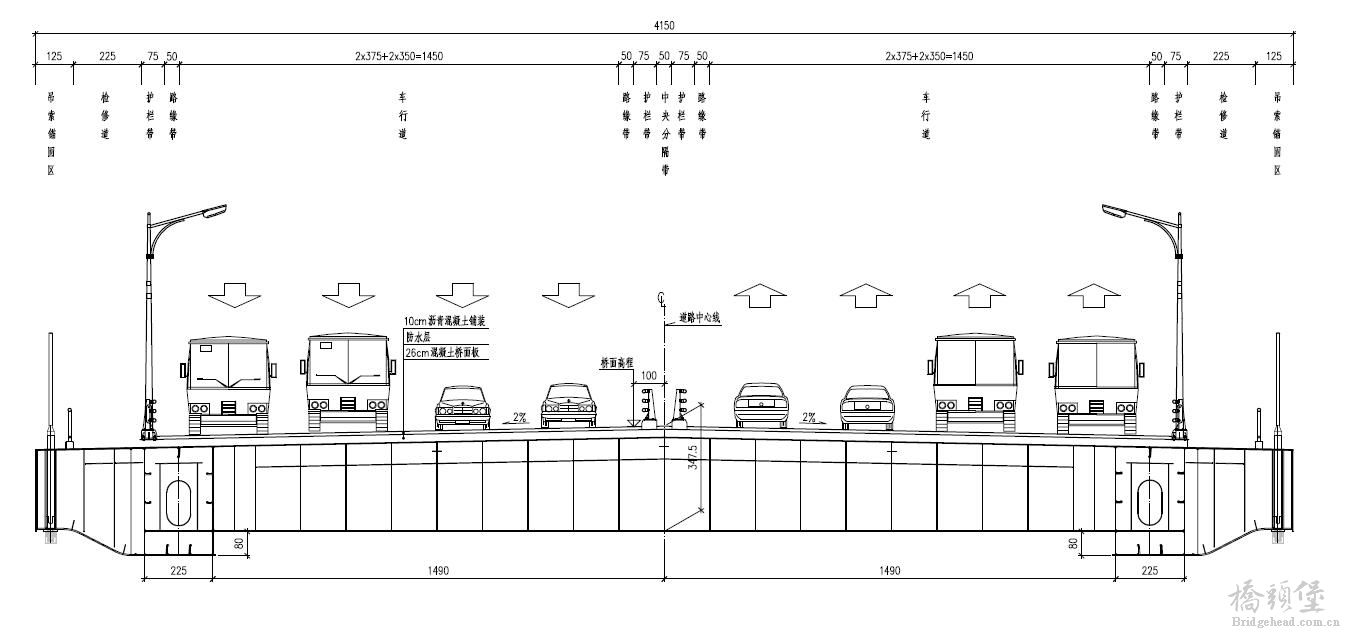

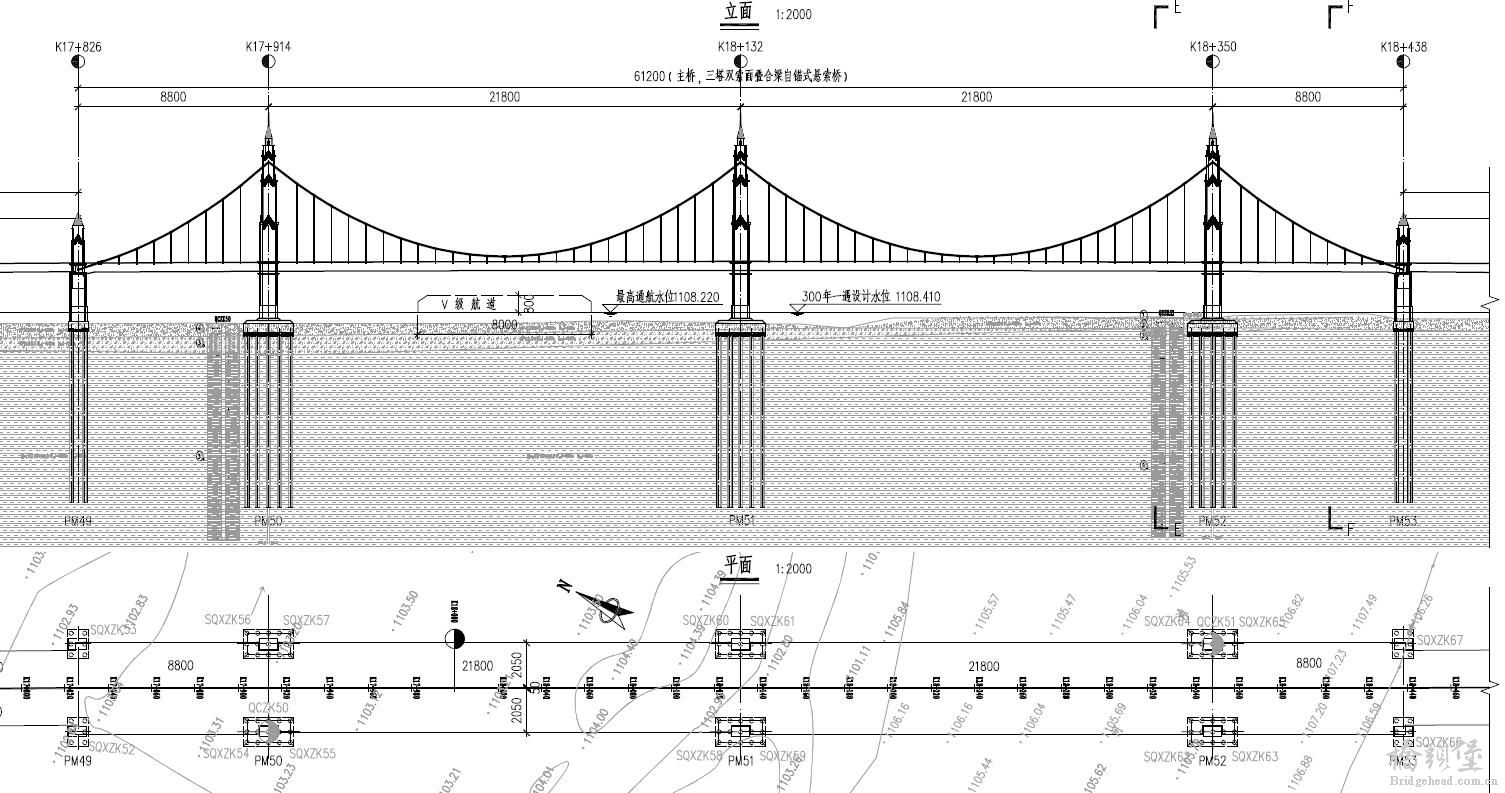

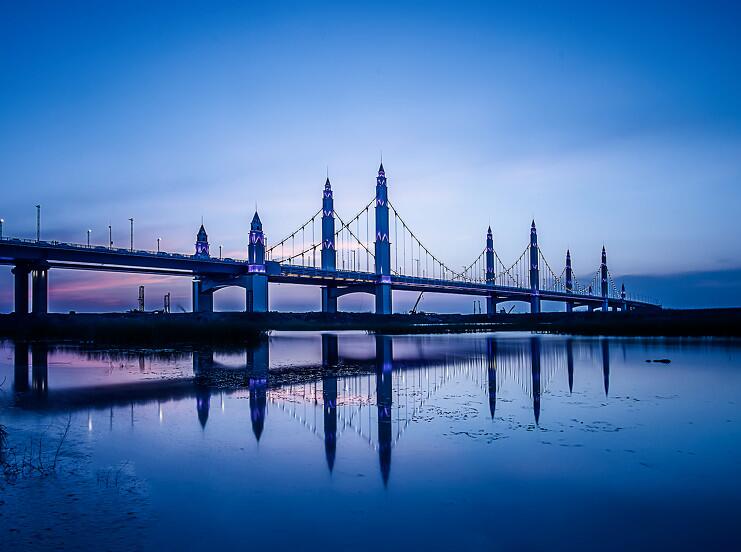

主桥采用三塔双索面叠合梁自锚式悬索桥,跨径布置88+218+218+88=612m。桥宽41.5m,双主梁断面,整幅布置,纵梁高度3.855m,吊索间距8m,主塔采用矩形截面,矩形承台,桩基础为2.dm钻孔灌注桩,桩长80m。
本项目采用双向8车道标准,标准断面全宽34.5m,其中主桥为整幅结构,其余桥梁均为双幅分离结构。


桥梁详细介绍参看这里

02.第二分册 主桥(主梁).part2.rar

2.68 MB, 下载次数: 8

售价: 20 元堡币  [记录]

01.第一分册 桥梁总体.rar

4.15 MB, 下载次数: 9

售价: 10 元堡币  [记录]

02.第二分册 主桥(主塔边墩及基础).part2.rar

4.54 MB, 下载次数: 11

售价: 10 元堡币  [记录]

02.第二分册 主桥(主塔边墩及基础).part1.rar

10 MB, 下载次数: 11

售价: 20 元堡币  [记录]

02.第二分册 主桥(缆吊系统).rar

11.45 MB, 下载次数: 15

售价: 10 元堡币  [记录]

02.第二分册 主桥(主梁).part1.rar

15 MB, 下载次数: 8

售价: 20 元堡币  [记录]
