使用mathCAD prime 计算的承台

5588826 发表于 2018-12-28 17:26:43 | 显示全部楼层 | 阅读模式
欢迎下载,并指出不妥之处9 c0 I1 k5 l. g# m$ j( C

承台计算.rar

716.13 KB, 下载次数: 164

精彩评论倒序浏览

1.2万查看10评论

nkdjgxyzy 发表于 2018-12-29 09:59:00
做的不错,参考一下,谢谢分享。
举报 回复
Cchen 发表于 2018-12-29 10:02:12
学习学习,感谢楼主分享!
举报 回复
loupoo 发表于 2018-12-29 11:00:06

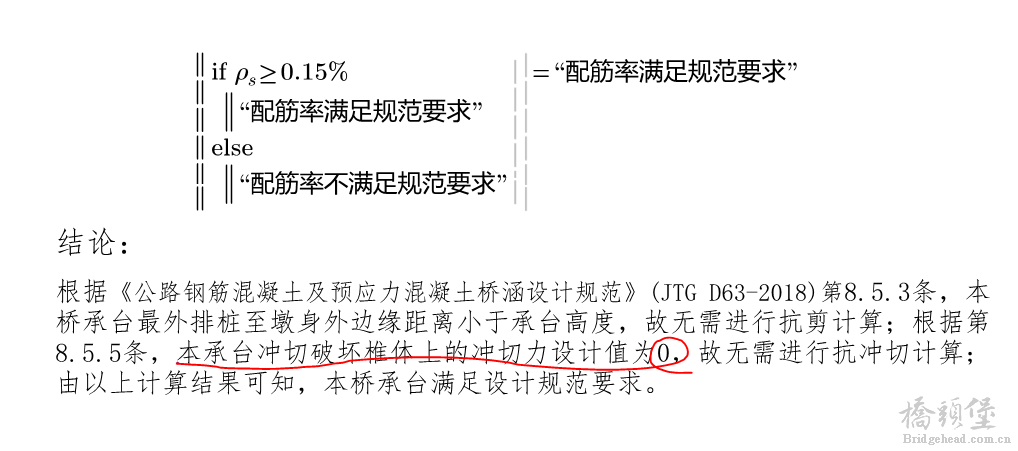

冲切力怎么可能是0呢???& ^# t9 Y- e2 O8 F9 U; {
另外 本人也喜欢用prime做工程计算哦

点评

根据公预规2018第8.5.5条公式8.5.5-1里面关于Fld的解释“Fld——作用于冲切破坏椎体上的冲切力设计值,可取柱或墩台的竖向力设计值减去椎体范围内桩的反力设计值;”我编辑的计算书里面所有的基桩都是在承台破坏椎体  详情 回复 发表于 2019-3-29 09:37
举报 回复
wendy007 发表于 2018-12-29 12:59:37
谢谢楼主分享之,有空学习+研究下!
举报 回复
cjcc 发表于 2018-12-29 15:35:08
文件格式为xps,需要安装mathcad prime
举报 回复
callmealin 发表于 2019-1-3 21:27:19
终于看到了mathcad prime,不过不是源文件.mcdx
举报 回复
5588826 发表于 2019-3-29 09:37:37
loupoo 发表于 2018-12-29 11:00
  w0 P; }* K/ c0 u8 e冲切力怎么可能是0呢???
' D7 c. n0 s; J7 a1 n) O9 s5 {/ T另外 本人也喜欢用prime做工程计算哦

& \1 v- E. l0 V/ e" ]根据公预规2018第8.5.5条公式8.5.5-1里面关于Fld的解释“Fld——作用于冲切破坏椎体上的冲切力设计值,可取柱或墩台的竖向力设计值减去椎体范围内桩的反力设计值;”我编辑的计算书里面所有的基桩都是在承台破坏椎体以内的,所以Fld=0。这是我的理解,不知道是否正确,请多多指教,谢谢) @9 r6 c' p) z$ E1 t$ m0 l# b

点评

难道你的所有基桩都在墩体边缘内边????  详情 回复 发表于 2019-4-2 16:08
举报 回复
loupoo 发表于 2019-4-2 16:08:43
5588826 发表于 2019-3-29 09:37
) W( p; E& B/ R" l; g根据公预规2018第8.5.5条公式8.5.5-1里面关于Fld的解释“Fld——作用于冲切破坏椎体上的冲切力设计值,可 ...
1 Q6 y$ q* w0 R, S) f- X  E
难道你的所有基桩都在墩体边缘内边????
' k  j+ G4 \" ^+ K3 _$ O$ `* y

点评

对的。我设计的所有基桩都在墩身边。  详情 回复 发表于 2019-5-23 16:44
举报 回复
5588826 发表于 2019-5-23 16:44:57
loupoo 发表于 2019-4-2 16:08
- i7 Z* ?+ S# M* O, i: l" r- c) j7 Y难道你的所有基桩都在墩体边缘内边????
6 R3 O8 x* W* _( x
对的。我设计的所有基桩都在墩身边。( c  R: ^3 N9 r7 X% s# A3 o/ A: g
举报 回复
A夏洛克A... 发表于 2020-6-28 14:22:22
参考一下,谢谢分享。
举报 回复
