6 y, z' |0 o4 w; k7 K我最近验算了一下交通部08版简支T梁通用图(编号2-2)锚下局部受压尺寸,发现好像不满足规范要求。现在把计算过程写出来,请教一下论坛中的前辈,是不是我哪里算错了。 5 d: {$ M5 h# j+ H" e
6 K* r( R) u% S& @5 F

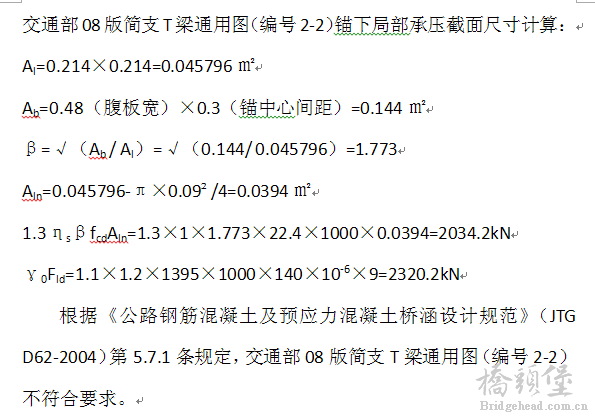

交通部08版简支T梁通用图(编号2-2)锚下局部承压截面尺寸计算: Al=0.214×0.214=0.045796㎡ Ab=0.48(腹板宽)×0.3(锚中心间距)=0.144㎡ β=√(Ab / Al)=√(0.144/ 0.045796)=1.773 Aln=0.045796-π×0.09²/4=0.0394㎡ 1.3ηsβfcdAln=1.3×1×1.773×22.4×1000×0.0394=2034.2kN γ0Fld=1.1×1.2×1395×1000×140×10-6×9=2320.2kN 根据《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)第5.7.1条规定,交通部08版简支T梁通用图(编号2-2)不符合要求。 第5.7.2条我就不验算了,加了钢筋压浆后肯定能满足承载能力要求的。 请问各位前辈,这第5.7.1条规定不符合要求是怎么回事呢? ; H, x) D7 d1 q* B+ i* S. e+ z
