日本钢板组合梁制造施工过程

flytowin 发表于 2018-12-7 15:25:04 | 显示全部楼层 | 阅读模式
本帖最后由 flytowin 于 2018-12-7 15:25 编辑
2 `0 A# }: w5 B/ S3 T# J8 q- `) \0 f( P7 `
国道45号閉伊川钢板组合施工制造过程
施工中的组合梁
业主: 国土交通省 東北地方整備局# V0 f& M0 m* y3 h" W" G- |
工事名:国道45号 閉伊川橋上部工工事
工期:平成27317日~平成29713
3 U" i* \, f/ n5 h% l構造形式:6孔连续钢板组合梁,48+4x54+440 R, y! d" }5 K& q6 K: P# A
橋長:308m、幅員:12.8m、2車線、一般国道
! r& Z/ _4 H6 f8 U6 {, r+ f4 `鋼材重量:耐候性鋼材 約1100t,约280kg/m2
立面图与平面

) b; _' b. ~$ F- I/ E

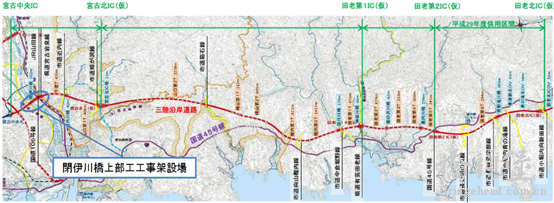

架设位置

$ d: A7 m- ]% p# O* ?' x
工厂制作

4 _3 U7 a) V. f7 r
制造厂位置
工厂制作流程
8 s4 e; R, A3 m* P2 l  q8 V
1、  工艺评审完成后,钢板预处理
2、  钢板切割下料
3、  钢板钻孔
4、  节段钢板之间组装手工焊缝固定
5、  节段钢板焊接

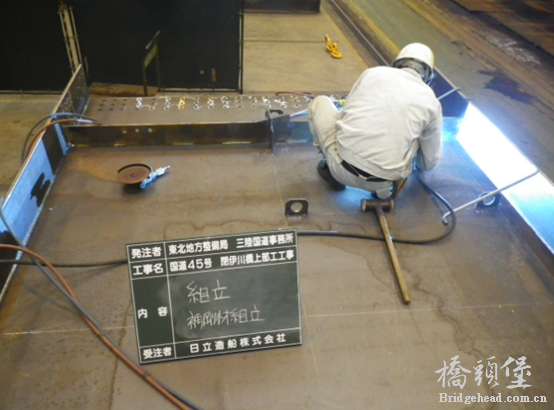

6、  加劲肋组装手工焊缝固定
7、  加劲肋焊接

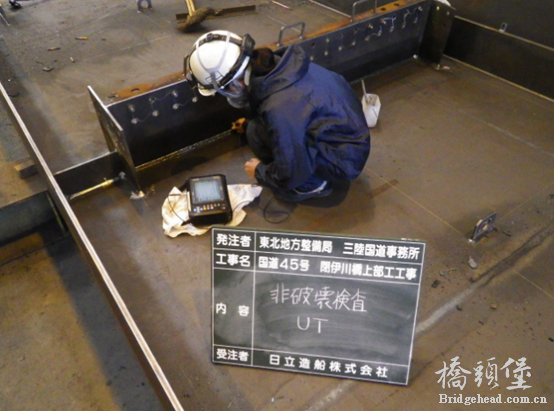

8、  焊缝无损检测
9、 节段试拼装

; ^6 |- \. |; J& t/ Q
10、  节段发送号堆放

: z0 b$ R4 ]& J; c$ Z4 ?, F
现场施工

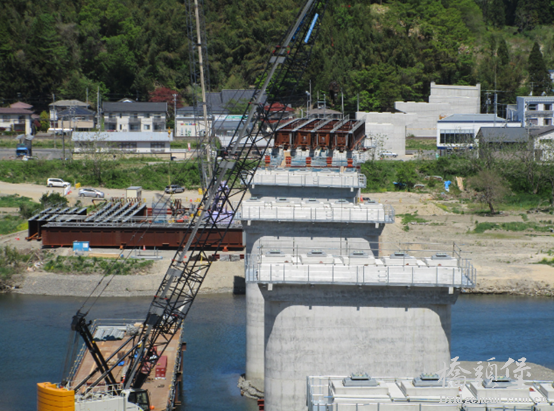

1、  下构施工 栈桥搭设

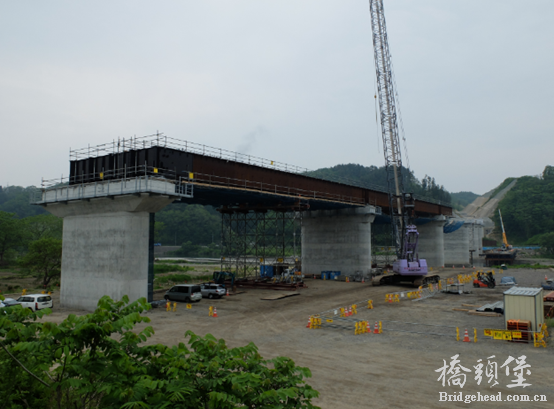

2、 左岸架设

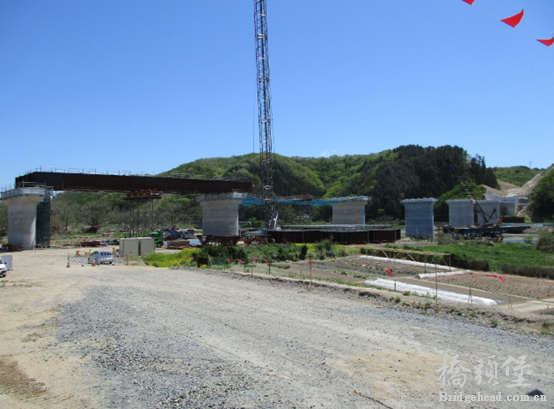

3、右岸架设
4、左岸第二孔架设

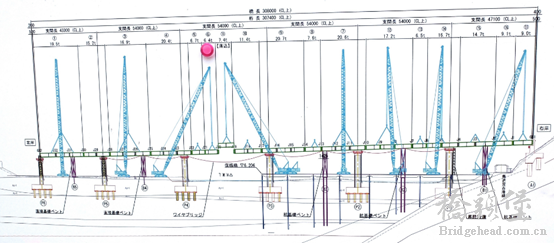

5、  架设方案图示意

, n: S7 e# y" U+ C: N3 E
精彩评论倒序浏览

1万查看2评论

nkdjgxyzy 发表于 2018-12-9 18:15:24
图片很好,有文字说明就更好了。
举报 回复
cjcc 发表于 2018-12-10 03:39:16
感谢分享及翻译。
! C. t* @4 Y2 _2 ^8 F% {7 N原文参见:
& f) J. ?9 ?' F* N2 hhttp://genba-story.com/iwate14/index.html
