[讨论] 【深度讨论】支承加劲肋需要顶紧到顶板吗

  [复制链接]
东风1型 发表于 2018-9-15 11:46:45 | 显示全部楼层 |阅读模式
话题检索
结构体系: 梁桥 » 其它
桥梁部位: 上部结构 » 梁 » 加劲肋
材料:

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
整理自某钢桥群精彩技术讨论话题,分享给更多的同行学习,也欢迎交流补充您的技术观点~~~~~~
) y" u" q, z2 `& P+ j( t

【Mr.Chao】:

问一下大家,支座加劲肋要不要接触上翼缘?


【中铁二院-刘甜甜 man】<18511073803> :

能接触当然最好 请见BS5400-3:2000第9.14.1条。虽此条并未被国内大多数设计院注意,仍需仔细考虑。

考虑到顶板U肋与支承加劲肋冲突,可离开顶板一定距离,不过须检算此处轮载作用时板的压屈稳定。


【Mr.Chao】:

看到赵老总《桥梁钢结构细节设计》P204,说“支承加劲肋上端需力求接触上翼缘”,所以有点范迷糊了。谢谢@【中铁二院-刘甜甜 man】<18511073803>


【中铁二院-刘甜甜 man】<18511073803> :

赵总大桥院顶尖专家,除了对钢混结合段的传力路径个人有别的看法外,对赵总大部分看法完全赞同


【Mr.Wu-ChongQing】:

在钢箱梁中不需要,顶上去会在桥面板上刚度突变,轮载作用下产生较大的疲劳应力幅


【中铁二院-刘甜甜 man】<18511073803>:

不会,一般竖向加劲肋设置在腹板附近,已经天然避开车轮迹线


【Mr.DU】:

支座加劲肋有必要顶到顶板上去?感觉不顶的多一些


【Mr.Wu-Shanghai】:

一般要顶上去吧


【中铁二院-刘甜甜 man】<18511073803>:

顶上去受力更好,离开一定距离,一般验算也没问题。国内基本都不顶


【Mr.Xibei】:

顶到顶板有什么特殊需要吗?加劲肋作用除了加劲还有其他功能?


【Mr.Wu-ChongQing】:

竖向加劲肋是一般设置在支座隔板上没有直接设置在腹板上,只有钢板梁或者工字叠合梁一般会在腹板上


【中铁二院-刘甜甜 man】<18511073803>:

设置在腹板附近,腹板同时可以作为加劲肋的作用。不是说设置在腹板上。。。


【Mr.Chao】:

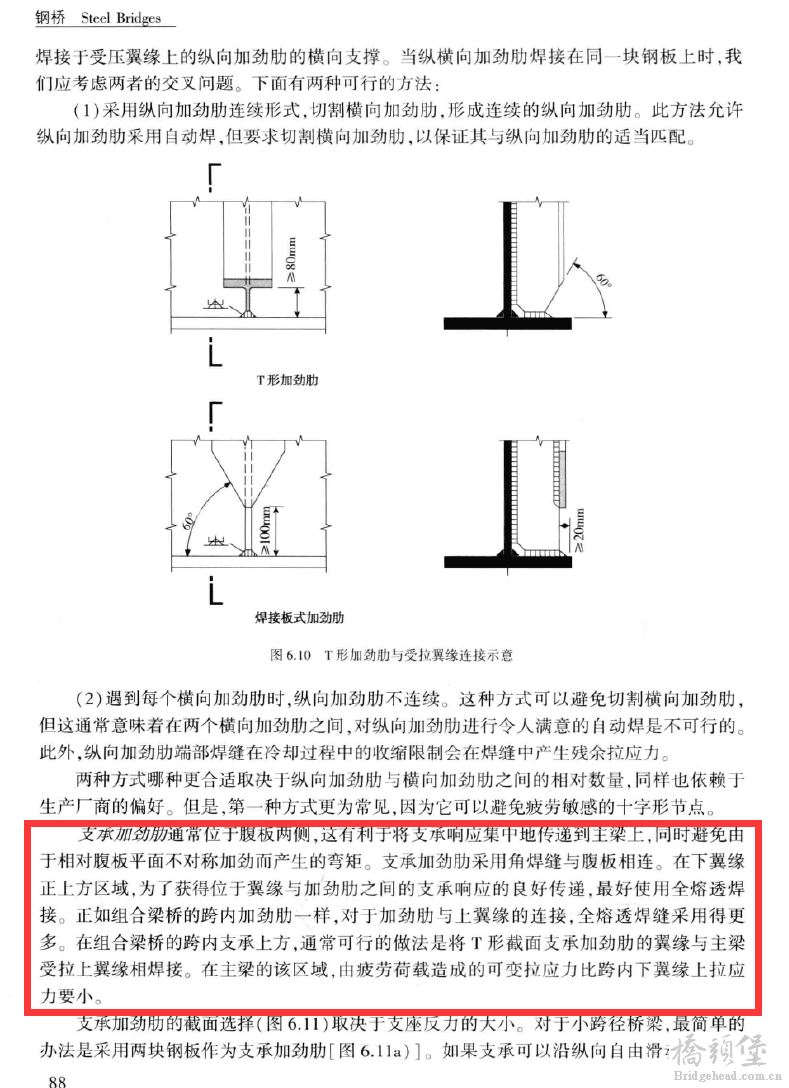

另外,看规范与吴老师的《钢桥》里示意图,都是顶到上面的


【Mr.Wu-Shanghai】:

不顶是顶板U肋位置冲突吧


【Mr.DU】:

那到底顶还是不顶


【Mr.Wu-Shanghai】:

看你们老总要求


【中铁二院-刘甜甜 man】<18511073803>:

尽量离得更近嘛。你们又不检算,你要检算板的压屈温度肯定是没有问题啊


【Mr.Xibei】:

局部验算通过了  我觉得就可以了   至于顶上能起到锦上添花的效果  那肯定最好


【Mr.Wu-ChongQing】:

是不是还可以从另一个角度考虑,加劲肋不宜与受拉翼缘焊接, 支座地方不论是横向还是竖向都是上拉。只是不知道这么想对不对


【Mr.Xibei】:

可以从疲劳解释?


【Admin.Chen】 :
钢箱梁支点的支撑加劲肋 不需要完全顶上去。* v. i, ~( R9 {
* x  a& M& ~+ w+ g7 k
  1)顶到顶板 通常会与顶板纵向加劲肋冲突
- [. ]- R# q6 l) m4 o  2)顶板的第二体系 已经由顶板纵向加劲肋、隔板横向加劲肋加劲,应力及刚度满足要求,不需要支撑加劲肋额外加劲
$ u5 \( ]% \7 N2 |  3)支撑加劲肋与支座垫板直接相顶 受力最大部位在底部  通过支撑加劲肋面积 有效宽度内腹板面积满足局部承压 再将支座反力通过支撑加劲肋往上扩散 应力逐渐减小 加劲肋顶部受力已经很小 竖向应力满足后 就可以截断  假如支撑加劲肋与顶板纵向加劲肋没有冲突 可以伸至顶板 支撑加劲肋作为受压构件 连接到顶板后 支撑边界更好


【中铁二院-刘甜甜 man】<18511073803>:

这个又是一个争议点。美国NCHRP 第102和147报告是加劲肋不与受拉区连接,日本抄美国,中国抄日本。但是在欧洲最新的几个桥梁检测中发现,不连接腹板反而开裂了。所以欧规正在走向连接


【Admin.Chen】 :
QQ图片20180915113607.png QQ图片20180915113610.png QQ图片20180915113612.png QQ图片20180915113615.png


【Mr.Wu-Shanghai】:

是不是算支承加劲肋的公式本来就有前提条件?


【Mr.Wu-Shanghai】:

陈老师,可否在支座位置,纵向个别加劲肋断开,让支承加劲肋与顶板接触


【Mr.Wu-ChongQing】:

受益匪浅呐,破坏了正交异性板的传力途径


【Mr.Huang】:

好似大家也没谁真的顶到顶板吧


【Mr.Wu-Shanghai】:

可能只会有一个U肋断掉


【Admin.Chen】:

底板纵向加劲肋让位于支撑加劲肋


【中铁二院-刘甜甜 man】<18511073803>:
1 e) V+ p! ]9 N$ Q6 Q' I' `

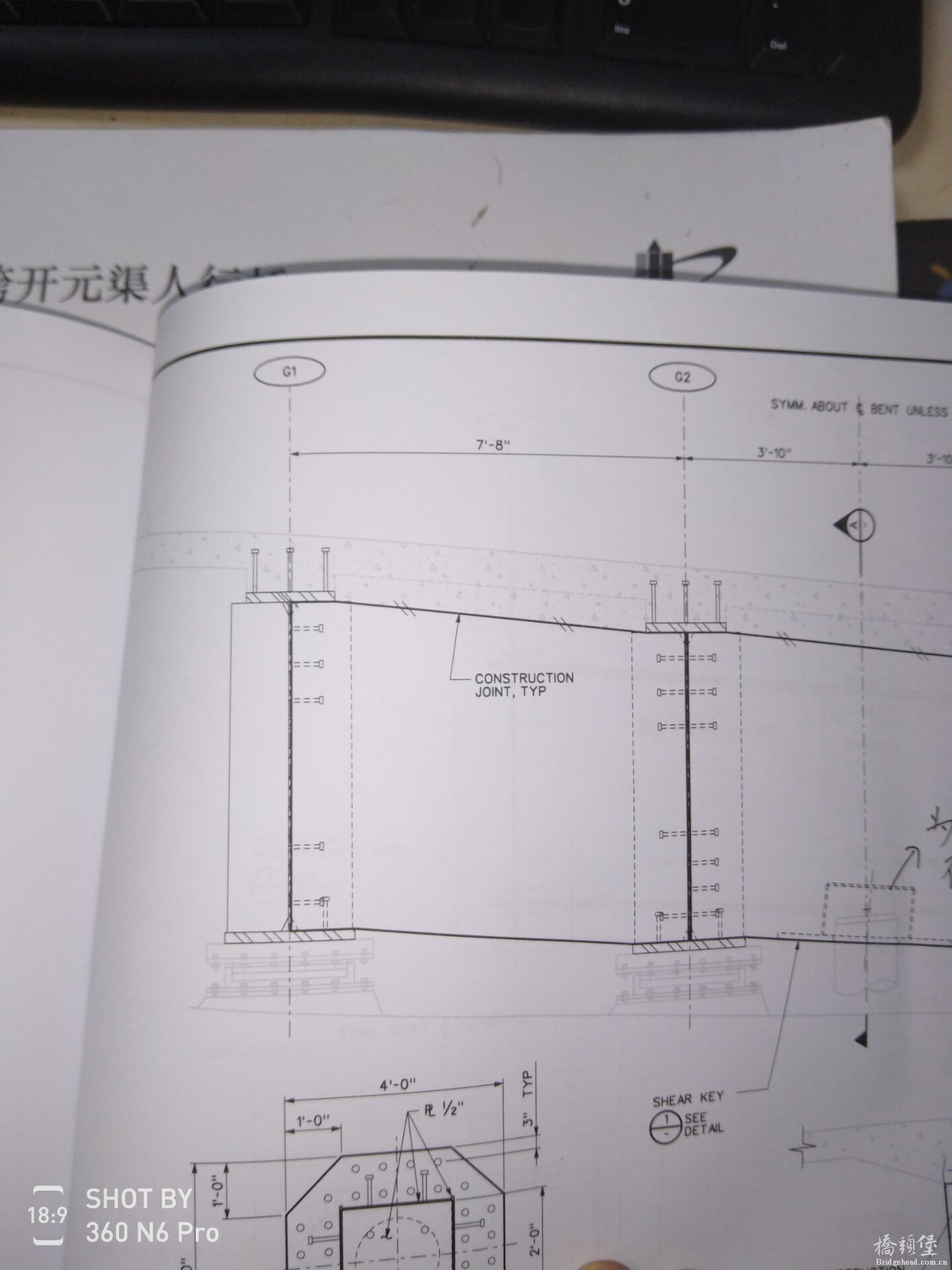

不要怀疑 不要犹豫,国外真的会顶到


【Mr.Wu-ChongQing】:

这个是叠合梁 ?


【Mr.Wu-ChongQing】:

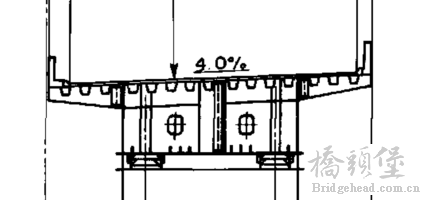

QQ图片20180915113622.jpg    QQ图片20180915113620.png
) r2 @( Q7 G4 X! i+ E7 q" T+ X5 C
看了一下资料,美国的顶上去了,日本的没有如@【中铁二院-刘甜甜 man】<18511073803>所说


【中铁二院-刘甜甜 man】<18511073803>:

@【Mr.Wu-ChongQing】 其实也如所说,受力没问题,也没必要强求顶上去


【Mr.Huang】:

基本都是尽量向上,反正没坏处,但牺牲顶板加劲没必要
@【Mr.Wu-ChongQing】 图上做个活动门是什么意图


【Mr.Wu-ChongQing】:

人孔


【Mr.Huang】:

开关门?


【Mr.Wu-ChongQing】:

对,日本人做的很讲究


【中铁二院-刘甜甜 man】<18511073803>:

船舶上面的做法


【Mr.Huang】:

这是病,得治啊,箱子里面有必要吗里面


【Stone】:

钢桥跟船舶相比  属于小儿科吧


【Mr.Wu-ChongQing】:

嗯和船舶包括飞机很多地方都是相通的  只是他们研究的要更深一点

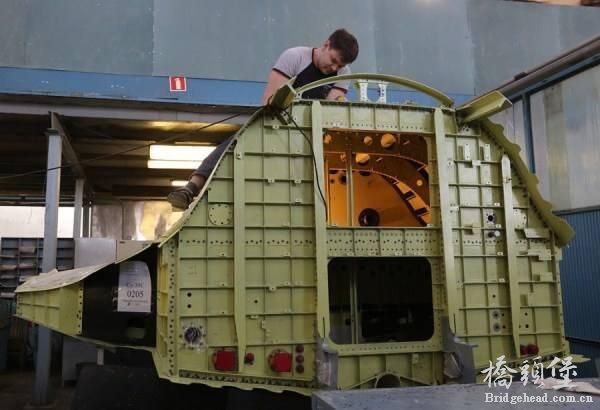

这个是su35的隔板


【Mr.Huanxiao】:

你这个是在造飞机吧


【中铁二院-刘甜甜 man】<18511073803> :

把搞飞机和船舶的抓过来搞钢桥会不会得心应手哇


【Mr.Chen】:

欧美的做法好像是更倾向于顶上去
QQ图片20180915113627.jpg QQ图片20180915113631.png


【中铁二院-刘甜甜 man】<18511073803>:

欧洲是这样,美国的看的不多。反正欧美都不喜欢纯钢箱梁,结合梁更喜欢点。


【Mr.Chen】:

跨径100m左右以下是这样的


【User】:

碰到有的设计支座加劲高度仅为梁高1/3左右 这个可以吗

* l$ T$ i7 E, }: F! T9 M
参与人数 1堡币 +20 收起 理由
redflag + 20 欢迎交流!鼓励分享!很给力!

查看全部评分总评分 : 堡币 +20

精彩评论2

jarting 发表于 2018-9-17 20:42:29 | 显示全部楼层
群号可以分享一下吗?进去学习一下

rivermoon0623 发表于 2018-9-18 16:42:33 | 显示全部楼层
受益匪浅,学习了。谢谢各位大佬!
