30米桥面,盖梁设置全长30米还是从中间段开?

家伟 发表于 2017-11-30 22:07:41 | 显示全部楼层 | 阅读模式

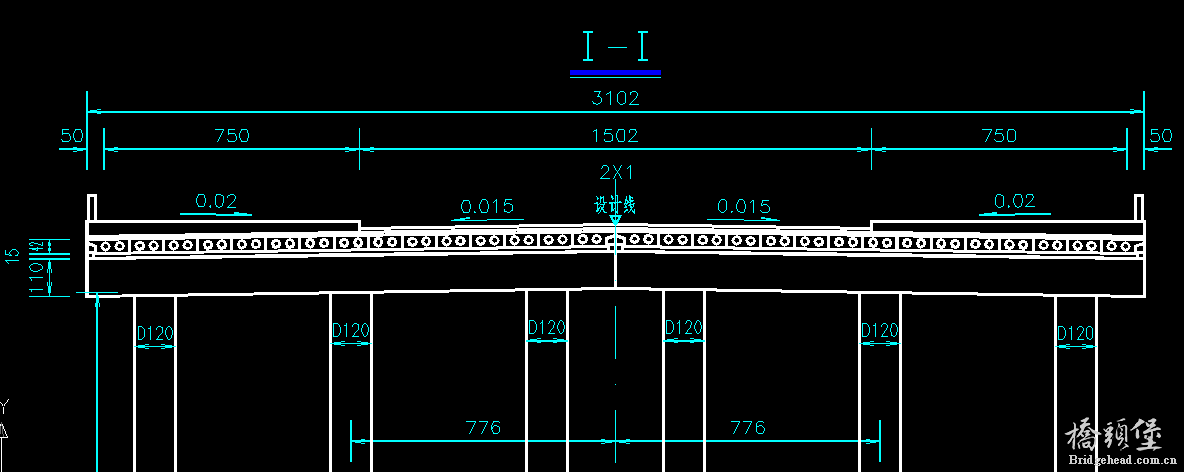

30米宽桥面布置

30米宽桥面布置

8 B2 W& k) T' c5 L" Q请教:8 H1 K9 C. Q1 f+ v# x
桥宽度范围内地质情况均匀相似。这种情况下,两个盖梁之间和两幅空心板之间都留了2厘米的纵向缝隙,而桥中心线的现浇铺装层和沥青铺装层是连续的,这样长期运营后会不会造成路面中线铺装层的纵向开裂?如果会,是否要把盖梁设置成30米长整体的形式,然后两幅空心板也连成一幅,横坡怎么做?有没有这么长的盖梁,设计和施工中是否有不妥?
" l: R) g  S' u另外分两幅的话中间的那两块空心板能用成带翼缘的边板吗?路中间没有隔离带,受力是否能行?
% A+ f1 m7 c! P
2 q% C) b0 h' ]$ u% V' P
精彩评论倒序浏览

1.4万查看13评论

家伟 发表于 2017-12-1 16:35:47
请教大家,问题挺简单就是不知怎么决定好
举报 回复
trueghost 发表于 2017-12-2 06:45:13
做成一整幅吧,30米宽没有问题。。。
举报 回复
ghs 发表于 2017-12-3 20:20:08
做成一幅,宽度应该可以。
举报 回复
nkdjgxyzy 发表于 2017-12-5 16:32:26
按图示做法也没有问题,这边的市政设计院都是这么做的

点评

谢谢。 如果按照图示做法的话,分幅的两个盖梁连接处的空心板能不能用如图所示的带翼缘边板?因为路面中心处没有分隔带,08标准图空心板边板能不能承受此时的车辆荷载?我觉得应该能,标准图边板配筋比中板多,而且  详情 回复 发表于 2017-12-8 15:11
举报 回复
z2l1y1 发表于 2017-12-5 20:19:09
30米宽,建议分幅

点评

谢谢。 请问分幅的考虑是基于哪些原因呢?  详情 回复 发表于 2017-12-8 15:04
举报 回复
家伟 发表于 2017-12-8 15:04:37
z2l1y1 发表于 2017-12-5 20:19
+ P4 Q( ^" t7 b' j) K30米宽,建议分幅
+ m! A. {4 C2 j5 `, U$ \5 ~* T9 ^
谢谢。
8 Z; e6 m# W, ?: C/ p. w请问分幅的考虑是基于哪些原因呢?8 M# `" a7 j2 W
举报 回复
家伟 发表于 2017-12-8 15:11:58
nkdjgxyzy 发表于 2017-12-5 16:32! a4 W' N& e. ?7 [/ z7 @
按图示做法也没有问题,这边的市政设计院都是这么做的

4 l! [% N- _6 \; [# x; ]# i4 V9 ^' H谢谢。
; S& V4 g) M6 T) O, J如果按照图示做法的话,分幅的两个盖梁连接处的空心板能不能用如图所示的带翼缘边板?因为路面中心处没有分隔带,08标准图空心板边板能不能承受此时的车辆荷载?我觉得应该能,标准图边板配筋比中板多,而且横向整体分配受力。但是不确定是否如此,您怎么看?
: t' [1 o! D& T  m4 M/ w2 [! j$ P3 K

点评

边板的外翼缘一般悬臂长度不大,根部厚度也有20~25cm; 比照T形梁的翼缘尺寸,根部厚度差不多,悬臂长度要比它大,可以认为,从承受汽车荷载的角度考虑应该是没问题的; 使用上可能会出现的问题是中缝处桥面铺装开  详情 回复 发表于 2017-12-9 12:25
举报 回复
nkdjgxyzy 发表于 2017-12-9 12:25:26
家伟 发表于 2017-12-8 15:11
& ]& g9 I" S  l- L谢谢。
; W/ X/ w! C; d& V7 v1 ^% }如果按照图示做法的话,分幅的两个盖梁连接处的空心板能不能用如图所示的带翼缘边板?因为路面中 ...
( X. C7 \- A. v4 X
边板的外翼缘一般悬臂长度不大,根部厚度也有20~25cm;
+ r8 b0 S) M- d# |3 \1 ^$ |比照T形梁的翼缘尺寸,根部厚度差不多,悬臂长度要比它大,可以认为,从承受汽车荷载的角度考虑应该是没问题的;7 g+ |0 X2 Q8 g  O
使用上可能会出现的问题是中缝处桥面铺装开裂
  B: d0 f5 O6 X& ]  u* O% _0 }1 Y  h, v- t5 u7 J7 T9 Q+ b
举报 回复
iceseu 发表于 2018-1-11 11:51:32
30m宽度,建议按分幅做。分幅后对桥墩、盖梁受力均有好处(温度作用、砼收缩徐变效应,地质不好时还有横向沉降差异)。! Q7 r, A) U5 a- V( j
空心板边板挑臂长度不长的话,一般没有什么问题,市政上经常遇到路口设桥,桥宽时需要分幅处理。
举报 回复
nkdjgxyzy 发表于 2018-1-12 12:47:38
本帖最后由 nkdjgxyzy 于 2018-1-12 12:52 编辑
" ^; j: R  \6 Q! ^! D
+ ?( a4 W# U  S5 d3 S- r城市桥梁宽度较大,各地的处理方式和习惯也有所不同
2 ~& }( Z0 V5 q" j" G1、按图示做法
0 l/ o7 ~& g. L3 F* T3 u2、31m的宽度不算太大,做成整幅也可以
8 Z" f; G! R' F  Z1 D; z; ]      上述做法的好处是路幅形式与衔接道路一致,红线宽度也不变
+ l3 Y2 T( \# G, g3、分幅:分2幅,需设置中央分隔带;分3幅,需设置两侧分隔带。分幅的做法,从技术角度看较为为合理,但涉及到桥梁范围内路幅布置形式及宽度的变化,可能需要与决策机构、规划部门的良好沟通才能实现。1 Z3 V2 i& m. a
举报 回复
liumingyon... 发表于 2018-1-13 14:40:32
都可以的,没问题。不会开裂
举报 回复
tanyangdon... 发表于 2019-3-1 17:03:37
整体式盖梁有做到40m宽的吗?我们有个设计在方案阶段,想做个40m宽的整体式盖梁。
